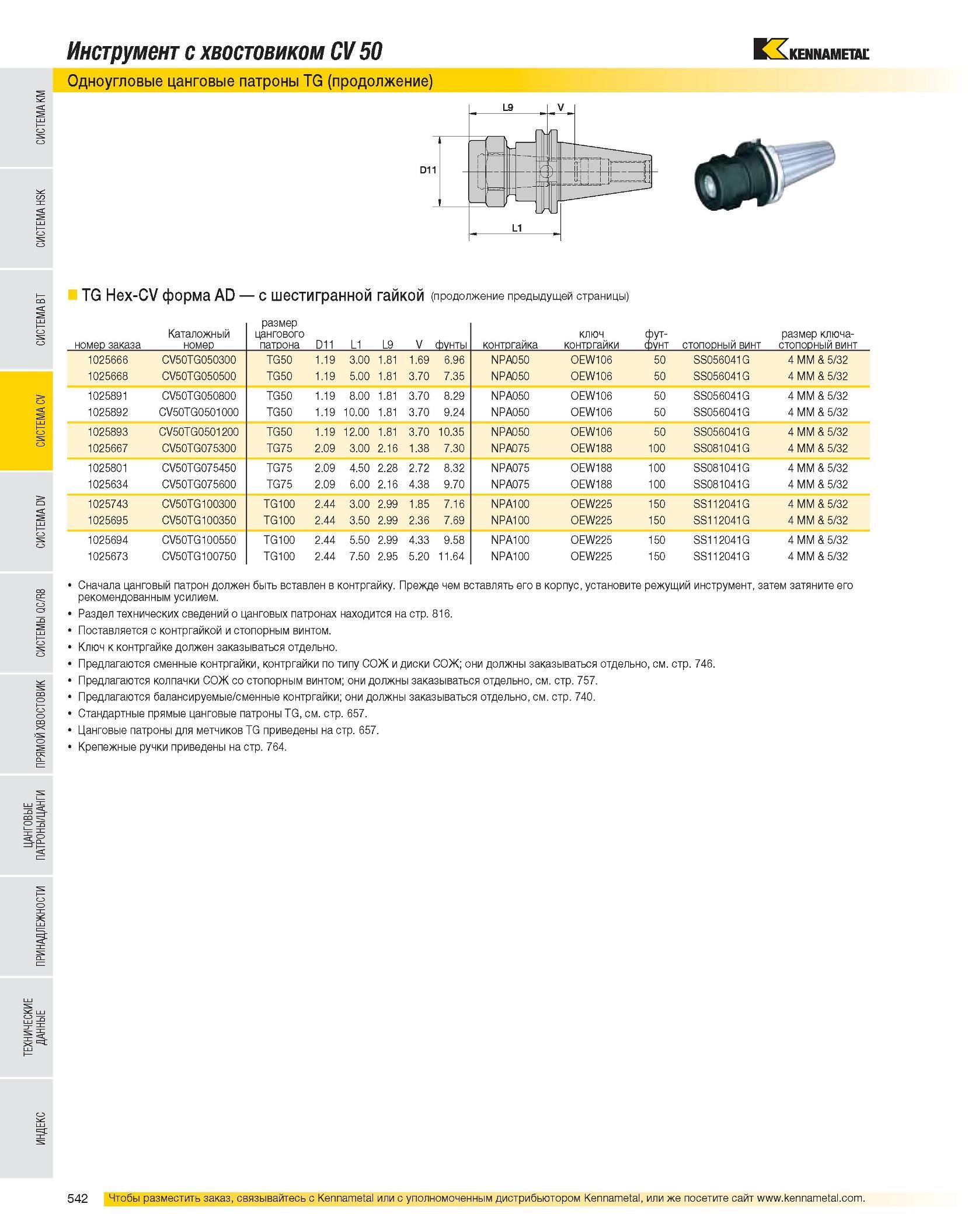

543 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.542
Каталог KENNAMETAL 2007 Системы инструмента Стр. 542 0543 Lab2u Инструмент с хвостовиком CV 50 Одноугловые цанговые патроны TG (продолжение) TG Hex-CV форма AD с шестигранной гайкой (продолжение предыдущей страницы) номер заказа Каталожный номер размер цангового патрона D11 L1 L9 V фунты контргайка ключ контргайки фф стопорный винт размер ключа-стопорный винт 1025666 CV50TG050300 TG50 1.19 3.00 1.81 1.69 6.96 NPA050 OEW106 50 SS056041G 4 MM & 5/32 1025668 CV50TG050500 TG50 1.19 5.00 1.81 3.70 7.35 NPA050 OEW106 50 SS056041G 4 MM & 5/32 1025891 CV50TG050800 TG50 1.19 8.00 1.81 3.70 8.29 NPA050 OEW106 50 SS056041G 4 MM & 5/32 1025892 CV50TG0501000 TG50 1.19 10.00 1.81 3.70 9.24 NPA050 OEW106 50 SS056041G 4 MM & 5/32 1025893 CV50TG0501200 TG50 1.19 12.00 1.81 3.70 10.35 NPA050 OEW106 50 SS056041G 4 MM & 5/32 1025667 CV50TG075300 TG75 2.09 3.00 2.16 1.38 7.30 NPA075 OEW188 100 SS081041G 4 MM & 5/32 1025801 CV50TG075450 TG75 2.09 4.50 2.28 2.72 8.32 NPA075 OEW188 100 SS081041G 4 MM & 5/32 1025634 CV50TG075600 TG75 2.09 6.00 2.16 4.38 9.70 NPA075 OEW188 100 SS081041G 4 MM & 5/32 1025743 CV50TG100300 TG100 2.44 3.00 2.99 1.85 7.16 NPA100 OEW225 150 SS112041G 4 MM & 5/32 1025695 CV50TG100350 TG100 2.44 3.50 2.99 2.36 7.69 NPA100 OEW225 150 SS112041G 4 MM & 5/32 1025694 CV50TG100550 TG100 2.44 5.50 2.99 4.33 9.58 NPA100 OEW225 150 SS112041G 4 MM & 5/32 1025673 CV50TG100750 TG100 2.44 7.50 2.95 5.20 11.64 NPA100 OEW225 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются сменные контргайки, контргайки по типу СОЖ и диски СОЖ; они должны заказываться отдельно, см. стр. 746. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Предлагаются балансируемые/сменные контргайки; они должны заказываться отдельно, см. стр. 740. Стандартные прямые цанговые патроны TG, см. стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657. Крепежные ручки приведены на стр. 764.
