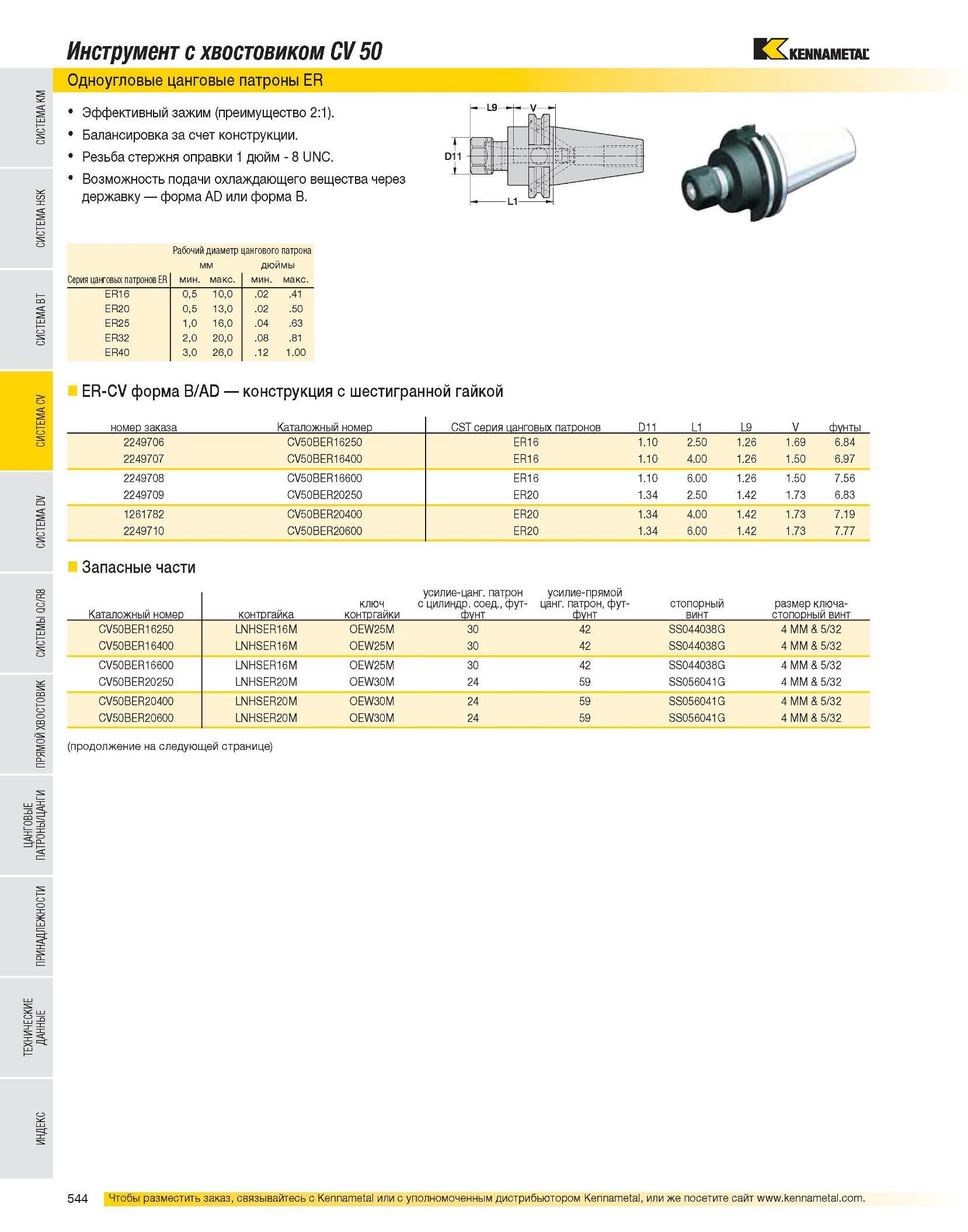

Инструмент с хвостовиком CV 50 Одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER-CV форма B/AD конструкция с шестигранной гайкой номер заказа Каталожный номер CST серия цанговых патронов D11 L1 L9 V фунты 2249706 CV50BER16250 ER16 1.10 2.50 1.26 1.69 6.84 2249707 CV50BER16400 ER16 1.10 4.00 1.26 1.50 6.97 2249708 CV50BER16600 ER16 1.10 6.00 1.26 1.50 7.56 2249709 CV50BER20250 ER20 1.34 2.50 1.42 1.73 6.83 1261782 CV50BER20400 ER20 1.34 4.00 1.42 1.73 7.19 2249710 CV50BER20600 ER20 1.34 6.00 1.42 1.73 7.77 Запасные части Каталожный номер контргайка ключ контргайки усилие-цанг. патрон с цилиндр. соед., фут-фунт усилие-прямой цанг. патрон, фут-фунт стопорный винт размер ключа-стопорный винт CV50BER16250 LNHSER16M OEW25M 30 42 SS044038G 4 MM & 5/32 CV50BER16400 LNHSER16M OEW25M 30 42 SS044038G 4 MM & 5/32 CV50BER16600 LNHSER16M OEW25M 30 42 SS044038G 4 MM & 5/32 CV50BER20250 LNHSER20M OEW30M 24 59 SS056041G 4 MM & 5/32 CV50BER20400 LNHSER20M OEW30M 24 59 SS056041G 4 MM & 5/32 CV50BER20600 LNHSER20M OEW30M 24 59 SS056041G 4 MM & 5/32 (продолжение на следующей странице)
