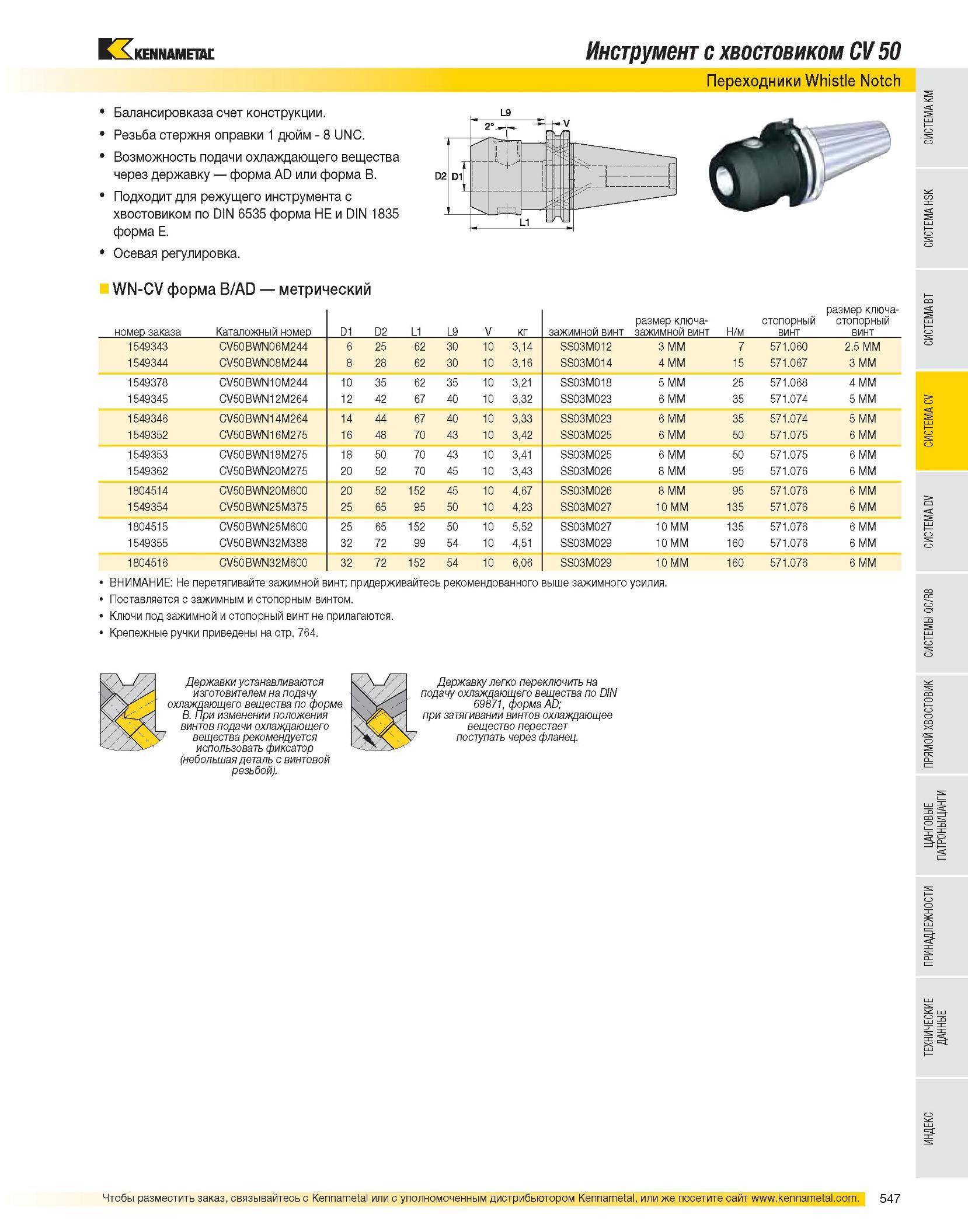

Инструмент с хвостовиком CV 50 Переходники Whistle Notch Балансировказа счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN-CV форма B/AD метрический номер заказа Каталожный номер D1 D2 L1 L9 V кг зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1549343 CV50BWN06M244 6 25 62 30 10 3,14 SS03M012 3 MM 7 571.060 2.5 MM 1549344 CV50BWN08M244 8 28 62 30 10 3,16 SS03M014 4 MM 15 571.067 3 MM 1549378 CV50BWN10M244 10 35 62 35 10 3,21 SS03M018 5 MM 25 571.068 4 MM 1549345 CV50BWN12M264 12 42 67 40 10 3,32 SS03M023 6 MM 35 571.074 5 MM 1549346 CV50BWN14M264 14 44 67 40 10 3,33 SS03M023 6 MM 35 571.074 5 MM 1549352 CV50BWN16M275 16 48 70 43 10 3,42 SS03M025 6 MM 50 571.075 6 MM 1549353 CV50BWN18M275 18 50 70 43 10 3,41 SS03M025 6 MM 50 571.075 6 MM 1549362 CV50BWN20M275 20 52 70 45 10 3,43 SS03M026 8 MM 95 571.076 6 MM 1804514 CV50BWN20M600 20 52 152 45 10 4,67 SS03M026 8 MM 95 571.076 6 MM 1549354 CV50BWN25M375 25 65 95 50 10 4,23 SS03M027 10 MM 135 571.076 6 MM 1804515 CV50BWN25M600 25 65 152 50 10 5,52 SS03M027 10 MM 135 571.076 6 MM 1549355 CV50BWN32M388 32 72 99 54 10 4,51 SS03M029 10 MM 160 571.076 6 MM 1804516 CV50BWN32M600 32 72 152 54 10 6,06 SS03M029 10 MM 160 571.076 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
