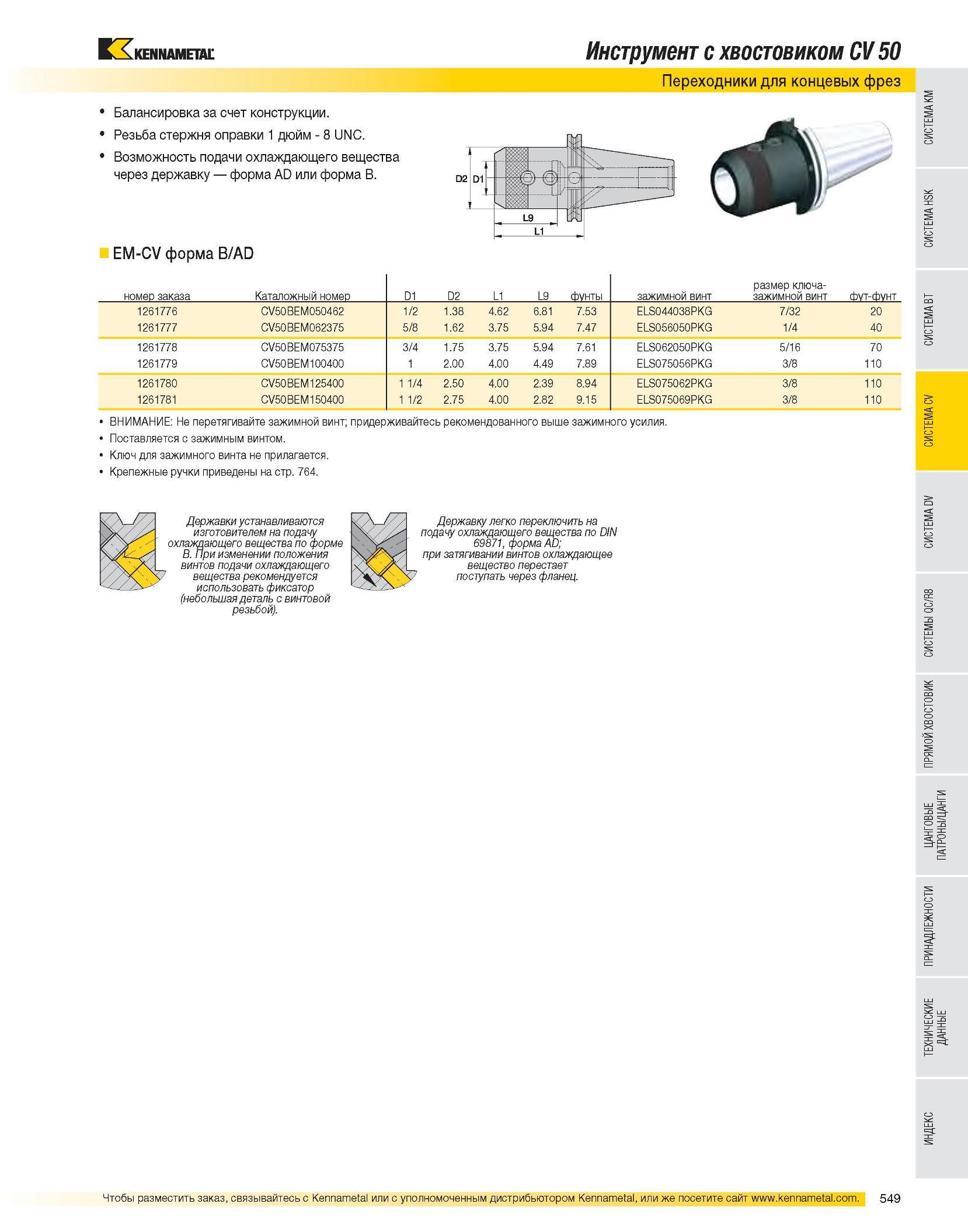

Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающего вещества через державку форма AD или форма B. Инструмент с хвостовиком CV 50 Переходники для концевых фрез EM-CV форма B/AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут-фунт 1261776 CV50BEM050462 1/2 1.38 4.62 6.81 7.53 ELS044038PKG 7/32 20 1261777 CV50BEM062375 5/8 1.62 3.75 5.94 7.47 ELS056050PKG 1/4 40 1261778 CV50BEM075375 3/4 1.75 3.75 5.94 7.61 ELS062050PKG 5/16 70 1261779 CV50BEM100400 1 2.00 4.00 4.49 7.89 ELS075056PKG 3/8 110 1261780 CV50BEM125400 1 1/4 2.50 4.00 2.39 8.94 ELS075062PKG 3/8 110 1261781 CV50BEM150400 1 1/2 2.75 4.00 2.82 9.15 ELS075069PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
