553 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.552

Каталог KENNAMETAL 2007 Системы инструмента Стр. 552 0553 Lab2u

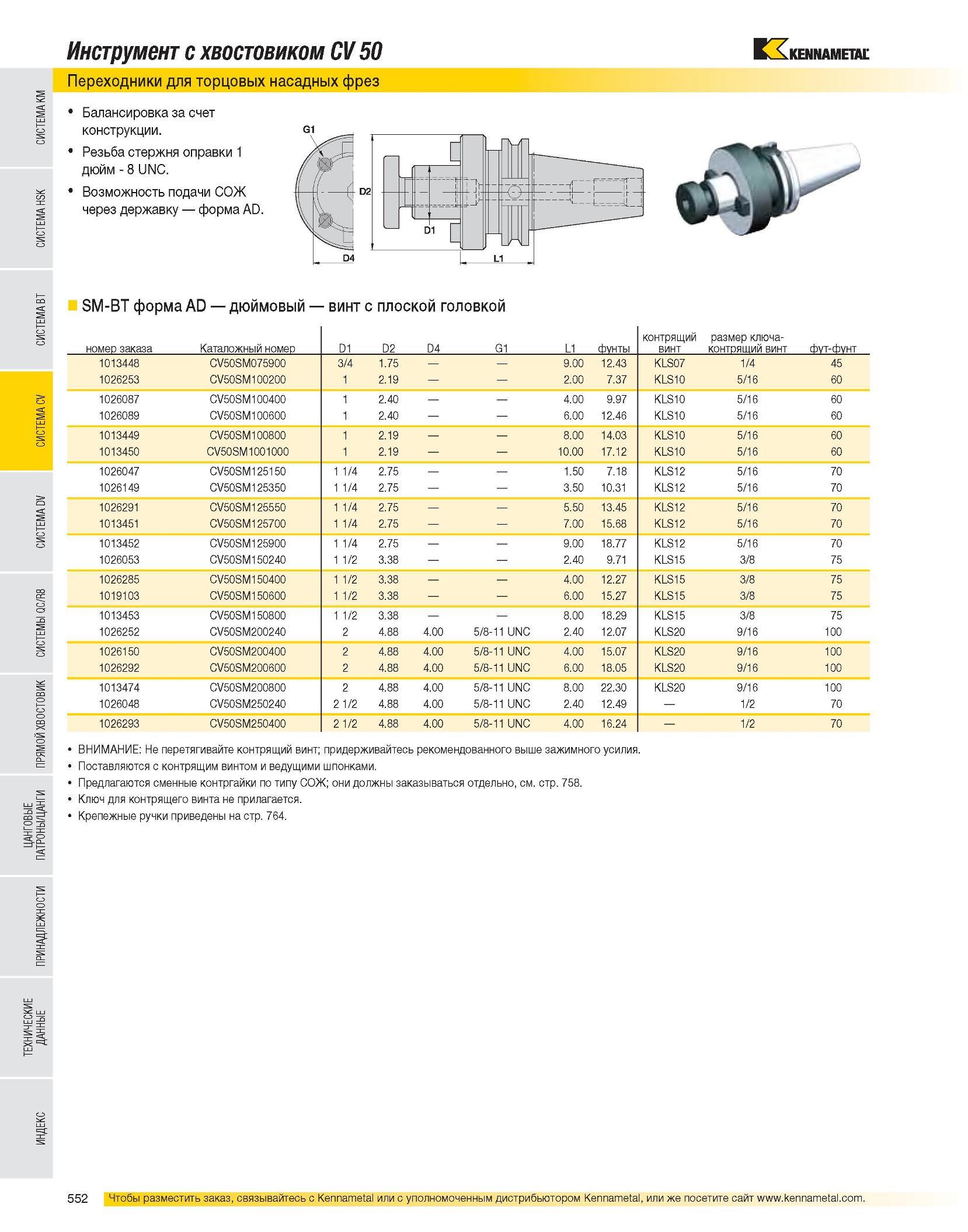

Инструмент с хвостовиком CV 50 Переходники для торцовых насадных фрез Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи СОЖ через державку форма AD. SM-BT форма AD дюймовый винт с плоской головкой номер заказа Каталожный номер D1 D2 D4 G1 L1 фунты контрящий винт размер ключа-контрящий винт фут-фунт 1013448 CV50SM075900 3/4 1.75 9.00 12.43 KLS07 1/4 45 1026253 CV50SM100200 1 2.19 2.00 7.37 KLS10 5/16 60 1026087 CV50SM100400 1 2.40 4.00 9.97 KLS10 5/16 60 1026089 CV50SM100600 1 2.40 6.00 12.46 KLS10 5/16 60 1013449 CV50SM100800 1 2.19 8.00 14.03 KLS10 5/16 60 1013450 CV50SM1001000 1 2.19 10.00 17.12 KLS10 5/16 60 1026047 CV50SM125150 1 1/4 2.75 1.50 7.18 KLS12 5/16 70 1026149 CV50SM125350 1 1/4 2.75 3.50 10.31 KLS12 5/16 70 1026291 CV50SM125550 1 1/4 2.75 5.50 13.45 KLS12 5/16 70 1013451 CV50SM125700 1 1/4 2.75 7.00 15.68 KLS12 5/16 70 1013452 CV50SM125900 1 1/4 2.75 9.00 18.77 KLS12 5/16 70 1026053 CV50SM150240 1 1/2 3.38 2.40 9.71 KLS15 3/8 75 1026285 CV50SM150400 1 1/2 3.38 4.00 12.27 KLS15 3/8 75 1019103 CV50SM150600 1 1/2 3.38 6.00 15.27 KLS15 3/8 75 1013453 CV50SM150800 1 1/2 3.38 8.00 18.29 KLS15 3/8 75 1026252 CV50SM200240 2 4.88 4.00 5/8-11 UNC 2.40 12.07 KLS20 9/16 100 1026150 CV50SM200400 2 4.88 4.00 5/8-11 UNC 4.00 15.07 KLS20 9/16 100 1026292 CV50SM200600 2 4.88 4.00 5/8-11 UNC 6.00 18.05 KLS20 9/16 100 1013474 CV50SM200800 2 4.88 4.00 5/8-11 UNC 8.00 22.30 KLS20 9/16 100 1026048 CV50SM250240 2 1/2 4.88 4.00 5/8-11 UNC 2.40 12.49 1/2 70 1026293 CV50SM250400 2 1/2 4.88 4.00 5/8-11 UNC 4.00 16.24 1/2 70 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Предлагаются сменные контргайки по типу СОЖ; они должны заказываться отдельно, см. стр. 758. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764.
