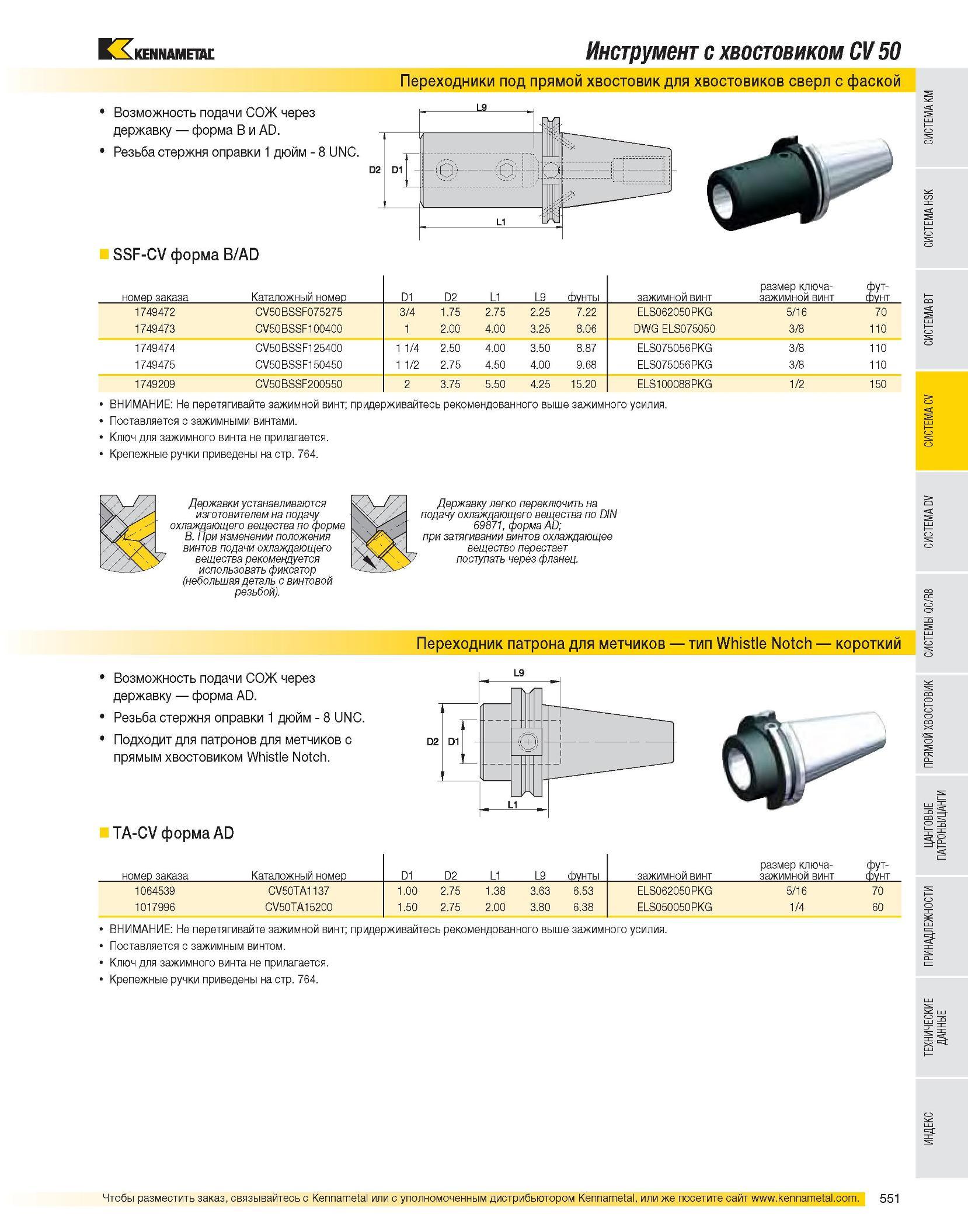

552 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.551

Каталог KENNAMETAL 2007 Системы инструмента Стр. 551 0552 Lab2u

Возможность подачи СОЖ через державку форма B и AD. Резьба стержня оправки 1 дюйм - 8 UNC. Инструмент с хвостовиком CV 50 Переходники под прямой хвостовик для хвостовиков сверл с фаской SSF-CV форма B/AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут- фунт 1749472 CV50BSSF075275 3/4 1.75 2.75 2.25 7.22 ELS062050PKG 5/16 70 1749473 CV50BSSF100400 1 2.00 4.00 3.25 8.06 DWG ELS075050 3/8 110 1749474 CV50BSSF125400 1 1/4 2.50 4.00 3.50 8.87 ELS075056PKG 3/8 110 1749475 CV50BSSF150450 1 1/2 2.75 4.50 4.00 9.68 ELS075056PKG 3/8 110 1749209 CV50BSSF200550 2 3.75 5.50 4.25 15.20 ELS100088PKG 1/2 150 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимными винтами. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Возможность подачи СОЖ через державку форма AD. Резьба стержня оправки 1 дюйм - 8 UNC Подходит для патронов для метчиков с прямым хвостовиком Whistle Notch. TA-CV форма AD номер заказа Каталожный номер D1 D2 L1 L9 фунты зажимной винт размер ключа-зажимной винт фут- фунт 1064539 CV50TA1137 1.00 2.75 1.38 3.63 6.53 ELS062050PKG 5/16 70 1017996 CV50TA15200 1.50 2.75 2.00 3.80 6.38 ELS050050PKG 1/4 60 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается. Крепежные ручки приведены на стр. 764. Переходник патрона для метчиков тип Whistle Notch короткий
