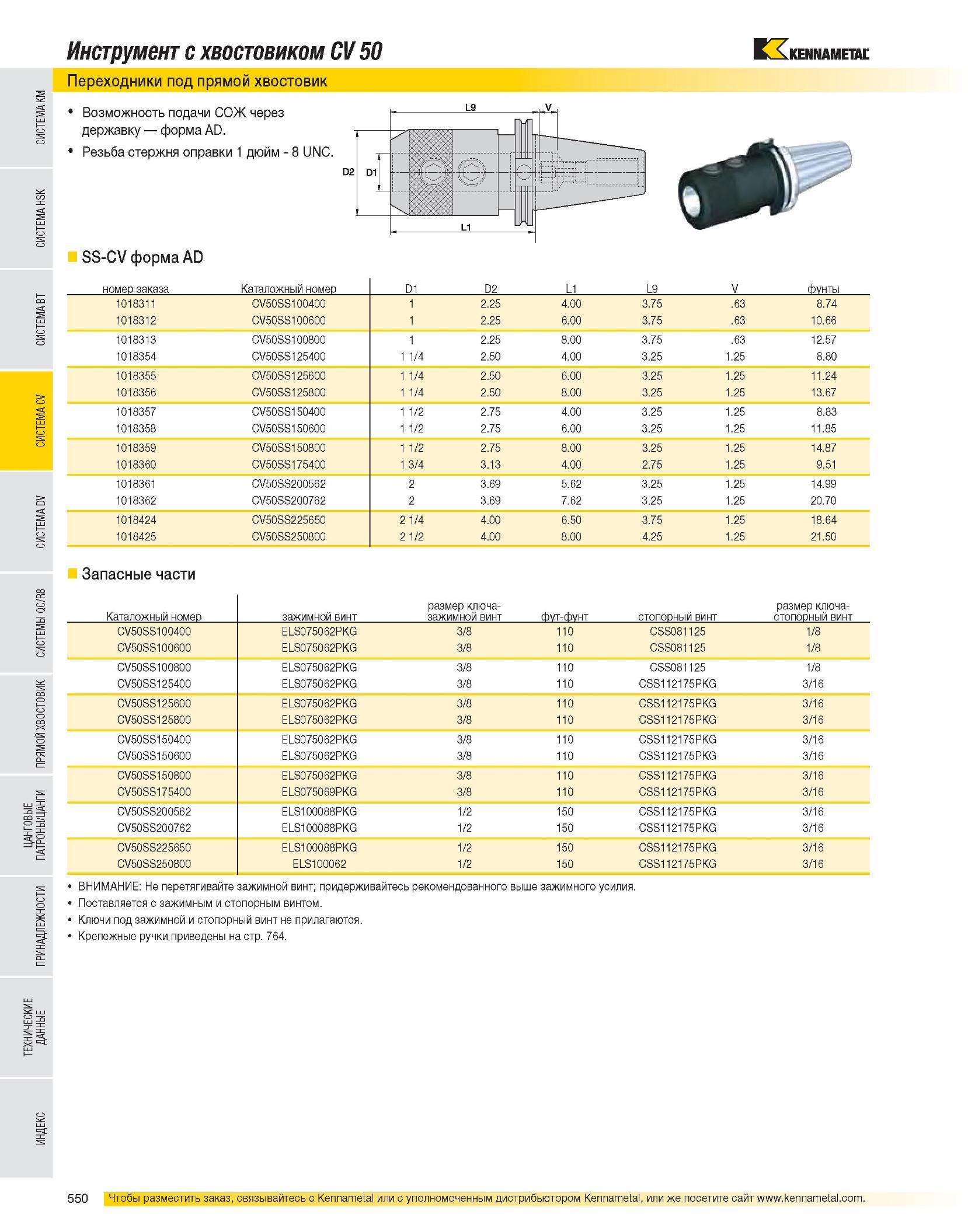

Инструмент с хвостовиком CV 50 Переходники под прямой хвостовик Возможность подачи СОЖ через державку форма AD. Резьба стержня оправки 1 дюйм - 8 UNC. SS-CV форма AD номер заказа Каталожный номер D1 D2 L1 L9 V фунты 1018311 CV50SS100400 1 2.25 4.00 3.75 .63 8.74 1018312 CV50SS100600 1 2.25 6.00 3.75 .63 10.66 1018313 CV50SS100800 1 2.25 8.00 3.75 .63 12.57 1018354 CV50SS125400 1 1/4 2.50 4.00 3.25 1.25 8.80 1018355 CV50SS125600 1 1/4 2.50 6.00 3.25 1.25 11.24 1018356 CV50SS125800 1 1/4 2.50 8.00 3.25 1.25 13.67 1018357 CV50SS150400 1 1/2 2.75 4.00 3.25 1.25 8.83 1018358 CV50SS150600 1 1/2 2.75 6.00 3.25 1.25 11.85 1018359 CV50SS150800 1 1/2 2.75 8.00 3.25 1.25 14.87 1018360 CV50SS175400 1 3/4 3.13 4.00 2.75 1.25 9.51 1018361 CV50SS200562 2 3.69 5.62 3.25 1.25 14.99 1018362 CV50SS200762 2 3.69 7.62 3.25 1.25 20.70 1018424 CV50SS225650 2 1/4 4.00 6.50 3.75 1.25 18.64 1018425 CV50SS250800 2 1/2 4.00 8.00 4.25 1.25 21.50 Запасные части Каталожный номер зажимной винт размер ключа-зажимной винт фут-фунт стопорный винт размер ключа-стопорный винт CV50SS100400 ELS075062PKG 3/8 110 CSS081125 1/8 CV50SS100600 ELS075062PKG 3/8 110 CSS081125 1/8 CV50SS100800 ELS075062PKG 3/8 110 CSS081125 1/8 CV50SS125400 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS125600 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS125800 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS150400 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS150600 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS150800 ELS075062PKG 3/8 110 CSS112175PKG 3/16 CV50SS175400 ELS075069PKG 3/8 110 CSS112175PKG 3/16 CV50SS200562 ELS100088PKG 1/2 150 CSS112175PKG 3/16 CV50SS200762 ELS100088PKG 1/2 150 CSS112175PKG 3/16 CV50SS225650 ELS100088PKG 1/2 150 CSS112175PKG 3/16 CV50SS250800 ELS100062 1/2 150 CSS112175PKG 3/16 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. Крепежные ручки приведены на стр. 764.
