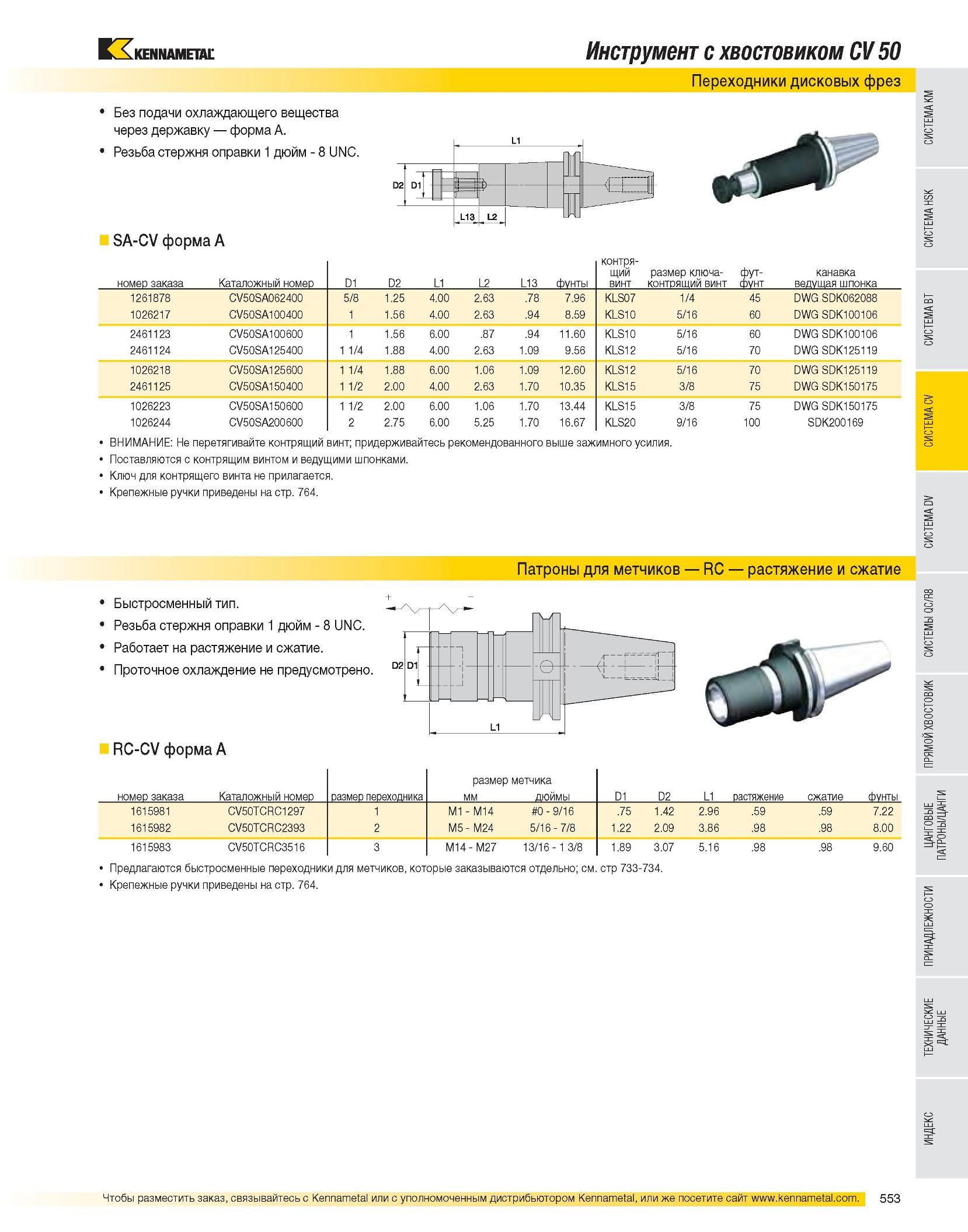

Без подачи охлаждающего вещества через державку форма A. Резьба стержня оправки 1 дюйм - 8 UNC. Инструмент с хвостовиком CV 50 Переходники дисковых фрез SA-CV форма A номер заказа Каталожный номер D1 D2 L1 L2 L13 фунты контря- щий винт размер ключа-контрящий винт фф канавка ведущая шпонка 1261878 CV50SA062400 5/8 1.25 4.00 2.63 .78 7.96 KLS07 1/4 45 DWG SDK062088 1026217 CV50SA100400 1 1.56 4.00 2.63 .94 8.59 KLS10 5/16 60 DWG SDK100106 2461123 CV50SA100600 1 1.56 6.00 .87 .94 11.60 KLS10 5/16 60 DWG SDK100106 2461124 CV50SA125400 1 1/4 1.88 4.00 2.63 1.09 9.56 KLS12 5/16 70 DWG SDK125119 1026218 CV50SA125600 1 1/4 1.88 6.00 1.06 1.09 12.60 KLS12 5/16 70 DWG SDK125119 2461125 CV50SA150400 1 1/2 2.00 4.00 2.63 1.70 10.35 KLS15 3/8 75 DWG SDK150175 1026223 CV50SA150600 1 1/2 2.00 6.00 1.06 1.70 13.44 KLS15 3/8 75 DWG SDK150175 1026244 CV50SA200600 2 2.75 6.00 5.25 1.70 16.67 KLS20 9/16 100 SDK200169 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с контрящим винтом и ведущими шпонками. Ключ для контрящего винта не прилагается. Крепежные ручки приведены на стр. 764. Патроны для метчиков RC растяжение и сжатие Быстросменный тип. Резьба стержня оправки 1 дюйм - 8 UNC. Работает на растяжение и сжатие. Проточное охлаждение не предусмотрено. RC-CV форма A размер метчика номер заказа Каталожный номер размер переходника мм дюймы D1 D2 L1 вастяжение сжатие фунты 1615981 CV50TCRC1297 1 M1 - M14 #0 - 9/16 .75 1.42 2.96 .59 .59 7.22 1615982 CV50TCRC2393 2 M5 - M24 5/16 - 7/8 1.22 2.09 3.86 .98 .98 8.00 1615983 CV50TCRC3516 3 M14 - M27 13/16 - 1 3/8 1.89 3.07 5.16 .98 .98 9.60 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр 733-734. Крепежные ручки приведены на стр. 764.
