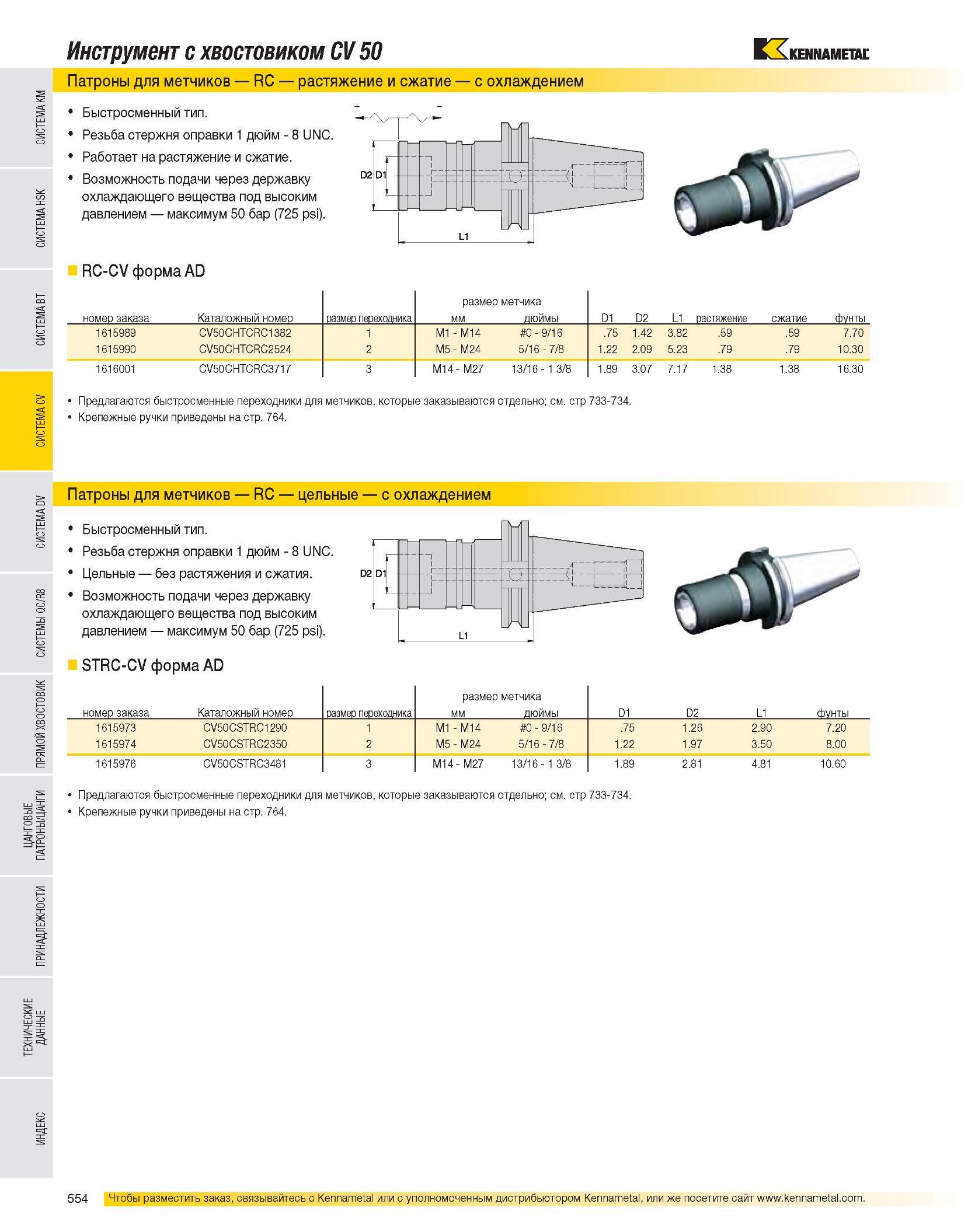

Инструмент с хвостовиком CV 50 Патроны для метчиков RC растяжение и сжатие с охлаждением Быстросменный тип. Резьба стержня оправки 1 дюйм - 8 UNC. Работает на растяжение и сжатие. Возможность подачи через державку охлаждающего вещества под высоким давлением максимум 50 бар (725 psi). RC-CV форма AD номер заказа Каталожный номер размер переходника размер метчика мм дюймы D1 D2 L1 вастяжение сжатие фунты 1615989 CV50CHTCRC1382 1 M1 - M14 #0 - 9/16 .75 1.42 3.82 .59 .59 7.70 1615990 CV50CHTCRC2524 2 M5 - M24 5/16 - 7/8 1.22 2.09 5.23 .79 .79 10.30 1616001 CV50CHTCRC3717 3 M14 - M27 13/16 - 1 3/8 1.89 3.07 7.17 1.38 1.38 16.30 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр 733-734. Крепежные ручки приведены на стр. 764. Патроны для метчиков RC цельные с охлаждением Быстросменный тип. Резьба стержня оправки 1 дюйм - 8 UNC. Цельные без растяжения и сжатия. ог Возможность подачи через державку охлаждающего вещества под высоким давлением максимум 50 бар (725 psi). STRC-CV форма AD размер метчика номер заказа Каталожный номер размер переходника мм дюймы D1 D2 L1 фунты 1615973 CV50CSTRC1290 1 M1 - M14 #0 - 9/16 .75 1.26 2.90 7.20 1615974 CV50CSTRC2350 2 M5 - M24 5/16 - 7/8 1.22 1.97 3.50 8.00 1615976 CV50CSTRC3481 3 M14 - M27 13/16 - 1 3/8 1.89 2.81 4.81 10.60 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр 733-734. Крепежные ручки приведены на стр. 764.
