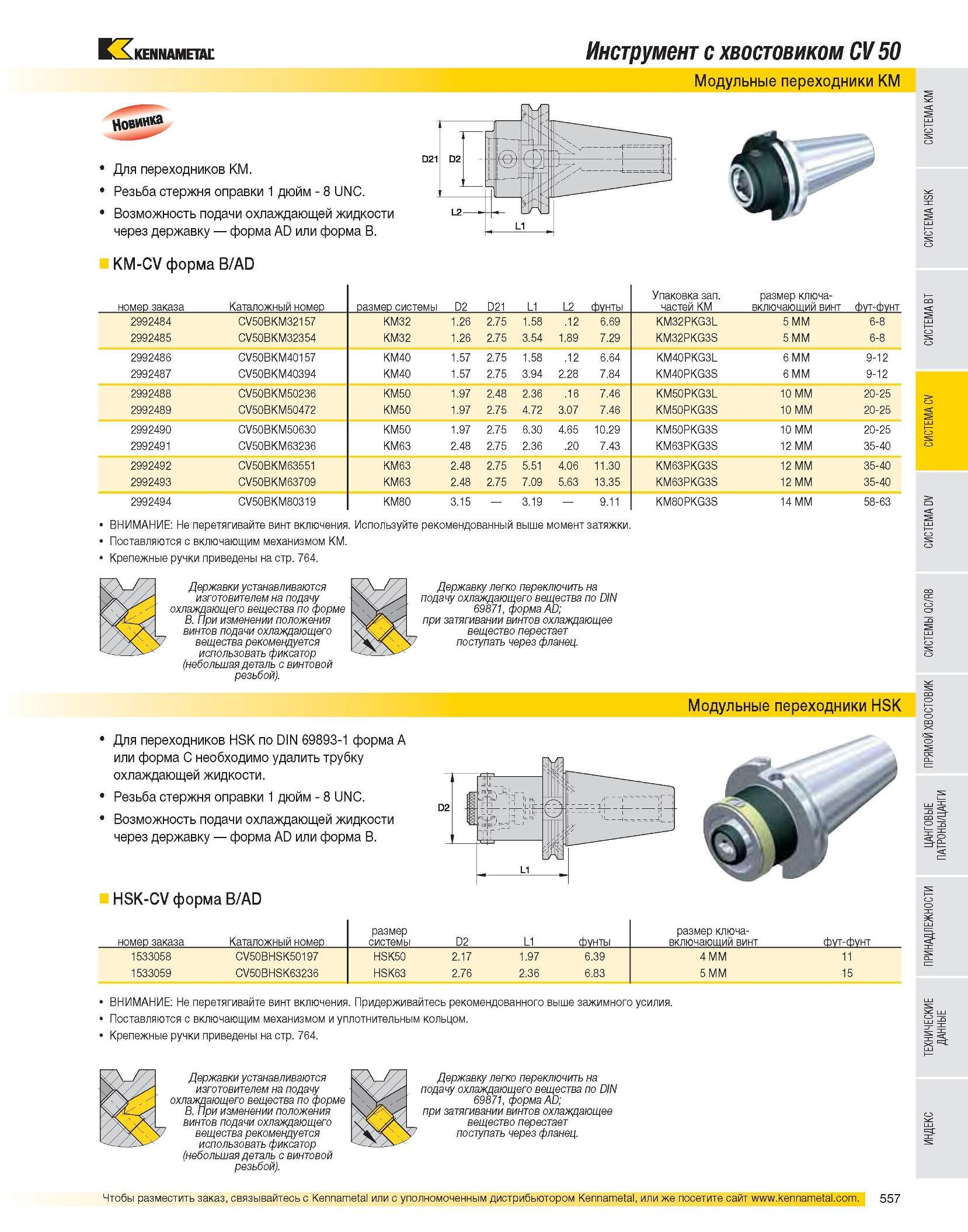

Инструмент с хвостовиком CV 50 Модульные переходники KM Для переходников KM. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. KM-CV форма B/AD номер заказа Каталожный номер размер системы D2 D21 L1 L2 фунты Упаковка зап. частей KM размер ключа-включающий винт фут-фунт 2992484 CV50BKM32157 KM32 1.26 2.75 1.58 .12 6.69 KM32PKG3L 5 MM 6-8 2992485 CV50BKM32354 KM32 1.26 2.75 3.54 1.89 7.29 KM32PKG3S 5 MM 6-8 2992486 CV50BKM40157 KM40 1.57 2.75 1.58 .12 6.64 KM40PKG3L 6 MM 9-12 2992487 CV50BKM40394 KM40 1.57 2.75 3.94 2.28 7.84 KM40PKG3S 6 MM 9-12 2992488 CV50BKM50236 KM50 1.97 2.48 2.36 .16 7.46 KM50PKG3L 10 MM 20-25 2992489 CV50BKM50472 KM50 1.97 2.75 4.72 3.07 7.46 KM50PKG3S 10 MM 20-25 2992490 CV50BKM50630 KM50 1.97 2.75 6.30 4.65 10.29 KM50PKG3S 10 MM 20-25 2992491 CV50BKM63236 KM63 2.48 2.75 2.36 .20 7.43 KM63PKG3S 12 MM 35-40 2992492 CV50BKM63551 KM63 2.48 2.75 5.51 4.06 11.30 KM63PKG3S 12 MM 35-40 2992493 CV50BKM63709 KM63 2.48 2.75 7.09 5.63 13.35 KM63PKG3S 12 MM 35-40 2992494 CV50BKM80319 KM80 3.15 3.19 9.11 KM80PKG3S 14 MM 58-63 ВНИМАНИЕ: Не перетягивайте винт включения. Используйте рекомендованный выше момент ; Поставляются с включающим механизмом KM. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Для переходников HSK по DIN 69893-1 форма A или форма C необходимо удалить трубку охлаждающей жидкости. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающей жидкости через державку форма AD или форма B. Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец. Модульные переходники HSK HSK-CV форма B/AD номер заказа Каталожный номер размер системы D2 L1 фунты размер ключа-включающий винт фут-фунт 1533058 CV50BHSK50197 HSK50 2.17 1.97 6.39 4 MM 11 1533059 CV50BHSK63236 HSK63 2.76 2.36 6.83 5 MM 15 ВНИМАНИЕ: Не перетягивайте винт включения. Придерживайтесь рекомендованного выше зажимного усилия. Поставляются с включающим механизмом и уплотнительным кольцом. Крепежные ручки приведены на стр. 764. Державки устанавливаются изготовителем на подачу охлаждающего вещества по форме B. При изменении положения винтов подачи охлаждающего вещества рекомендуется использовать фиксатор (небольшая деталь с винтовой резьбой). Державку легко переключить на подачу охлаждающего вещества по DIN 69871, форма AD; при затягивании винтов охлаждающее вещество перестает поступать через фланец.
