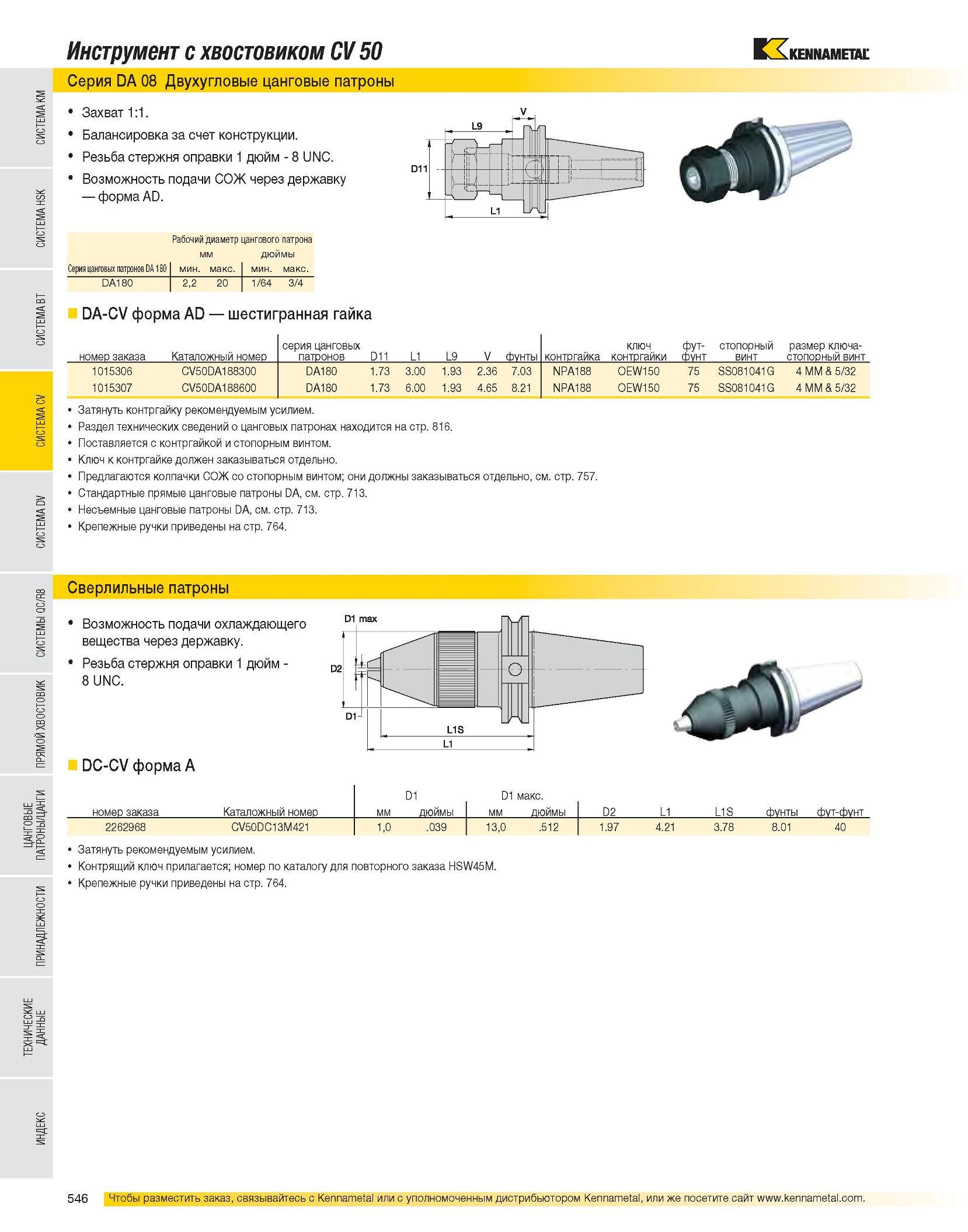

Инструмент с хвостовиком CV 50 Серия DA 08 Двухугловые цанговые патроны Захват 1:1. Балансировка за счет конструкции. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи СОЖ через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов DA 180 мин. макс. мин. макс. DA180 2,2 20 1/64 3/4 DA-CV форма AD шестигранная гайка номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки ут-унт фф стопорный винт размер ключа-стопорный винт 1015306 CV50DA188300 DA180 1.73 3.00 1.93 2.36 7.03 NPA188 OEW150 75 SS081041G 4 MM & 5/32 1015307 CV50DA188600 DA180 1.73 6.00 1.93 4.65 8.21 NPA188 OEW150 75 SS081041G 4 MM & 5/32 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны DA, см. стр. 713. Несъемные цанговые патроны DA, см. стр. 713. Крепежные ручки приведены на стр. 764. Сверлильные патроны Возможность подачи охлаждающего вещества через державку. Резьба стержня оправки 1 дюйм -8 UNC. DC-CV форма A номер заказа Каталожный номер D1 мм дюймы D1 макс. мм дюймы D2 L1 L1S фунты фут-фунт 2262968 CV50DC13M421 1,0 .039 13,0 .512 1.97 4.21 3.78 8.01 40 Затянуть рекомендуемым усилием. Контрящий ключ прилагается; номер по каталогу для повторного заказа HSW45M. Крепежные ручки приведены на стр. 764.
