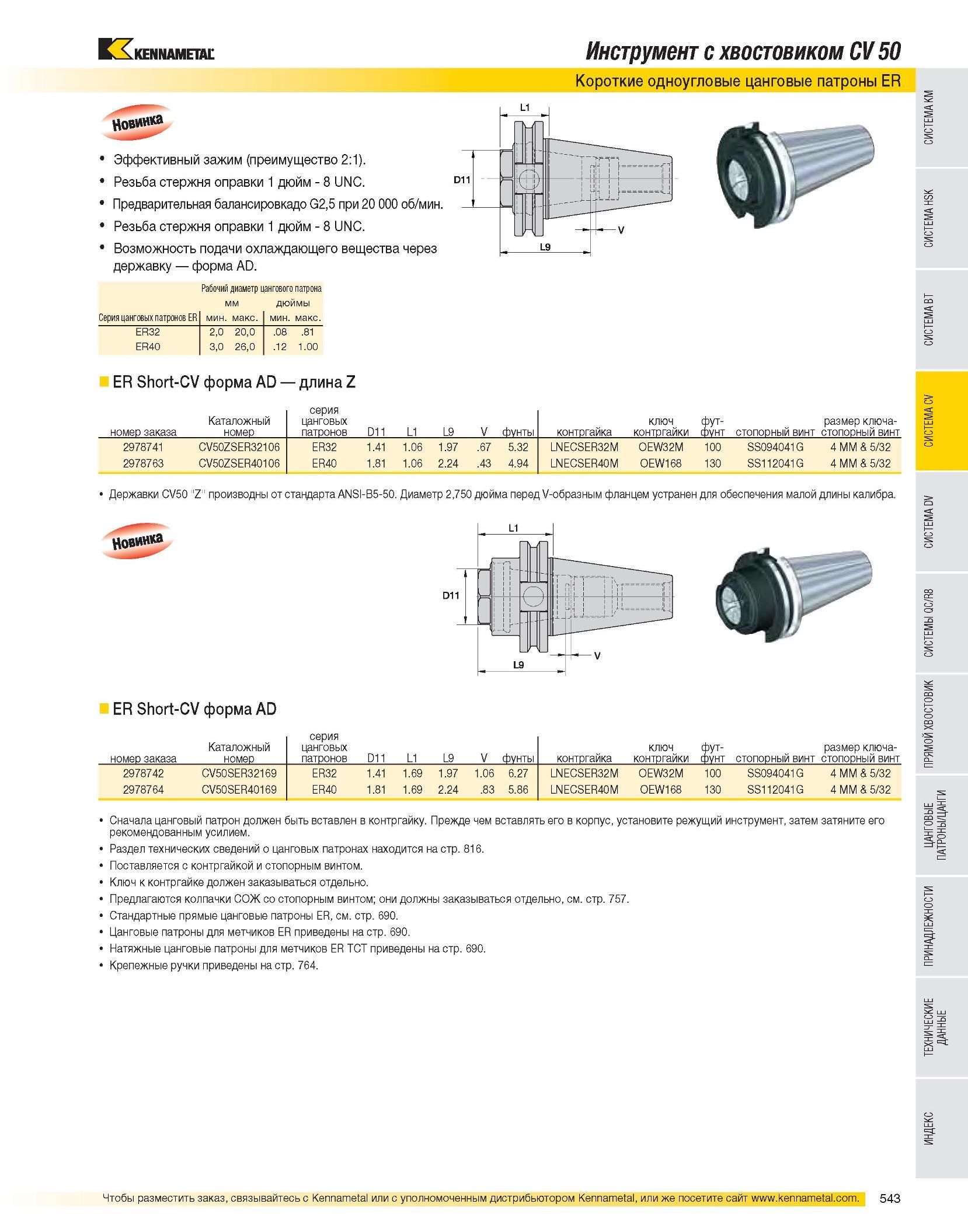

Инструмент с хвостовиком CV 50 Короткие одноугловые цанговые патроны ER Эффективный зажим (преимущество 2:1). Резьба стержня оправки 1 дюйм - 8 UNC. Предварительная балансировка до G2,5 при 20 000 об/мин. Резьба стержня оправки 1 дюйм - 8 UNC. Возможность подачи охлаждающего вещества через державку форма AD. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER Short-CV форма AD длина Z номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки фф стопорный винт размер ключа-стопорный винт 2978741 CV50ZSER32106 ER32 1.41 1.06 1.97 .67 5.32 LNECSER32M OEW32M 100 SS094041G 4 MM & 5/32 2978763 CV50ZSER40106 ER40 1.81 1.06 2.24 .43 4.94 LNECSER40M OEW168 130 SS112041G 4 MM & 5/32 Державки CV50 "Z" производны от стандарта ANSI-B5-50. Диаметр 2,750 дюйма перед V-образным фланцем устранен для обеспечения малой длины калибра. ER Short-CV форма AD номер заказа Каталожный номер серия цанговых патронов D11 L1 L9 V фунты контргайка ключ контргайки фут- фунт размер ключа-стопорный винт стопорный винт 2978742 CV50SER32169 ER32 1.41 1.69 1.97 1.06 6.27 LNECSER32M OEW32M 100 SS094041G 4 MM & 5/32 2978764 CV50SER40169 ER40 1.81 1.69 2.24 .83 5.86 LNECSER40M OEW168 130 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ к контргайке должен заказываться отдельно. Предлагаются колпачки СОЖ со стопорным винтом; они должны заказываться отдельно, см. стр. 757. Стандартные прямые цанговые патроны ER, см. стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690. Крепежные ручки приведены на стр. 764.
