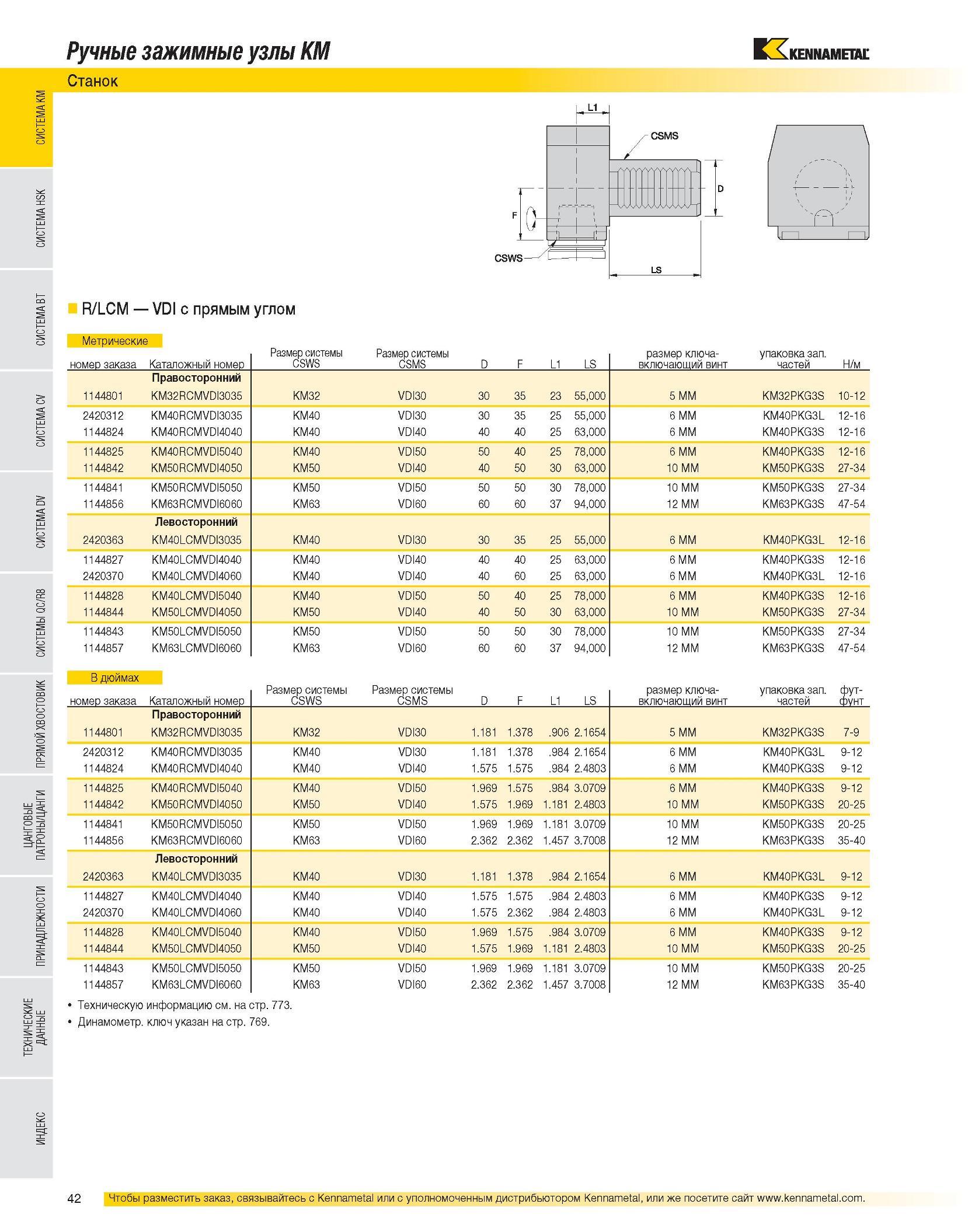

Ручные зажимные узлы KM Станок R/LCM VDI с прямым углом Метрические номер заказа Каталожный номер Размер системы CSWS Размер системы CSMS D F L1 LS размер ключа-включающий винт упаковка запасных частей Н/м Правосторонний 1144801 KM32RCMVDI3035 KM32 VDI30 30 35 23 55,000 5 MM KM32PKG3S 10-12 2420312 KM40RCMVDI3035 KM40 VDI30 30 35 25 55,000 6 MM KM40PKG3L 12-16 1144824 KM40RCMVDI4040 KM40 VDI40 40 40 25 63,000 6 MM KM40PKG3S 12-16 1144825 KM40RCMVDI5040 KM40 VDI50 50 40 25 78,000 6 MM KM40PKG3S 12-16 1144842 KM50RCMVDI4050 KM50 VDI40 40 50 30 63,000 10 MM KM50PKG3S 27-34 1144841 KM50RCMVDI5050 KM50 VDI50 50 50 30 78,000 10 MM KM50PKG3S 27-34 1144856 KM63RCMVDI6060 KM63 VDI60 60 60 37 94,000 12 MM KM63PKG3S 47-54 Левосторонний 2420363 KM40LCMVDI3035 KM40 VDI30 30 35 25 55,000 6 MM KM40PKG3L 12-16 1144827 KM40LCMVDI4040 KM40 VDI40 40 40 25 63,000 6 MM KM40PKG3S 12-16 2420370 KM40LCMVDI4060 KM40 VDI40 40 60 25 63,000 6 MM KM40PKG3L 12-16 1144828 KM40LCMVDI5040 KM40 VDI50 50 40 25 78,000 6 MM KM40PKG3S 12-16 1144844 KM50LCMVDI4050 KM50 VDI40 40 50 30 63,000 10 MM KM50PKG3S 27-34 1144843 KM50LCMVDI5050 KM50 VDI50 50 50 30 78,000 10 MM KM50PKG3S 27-34 1144857 KM63LCMVDI6060 KM63 VDI60 60 60 37 94,000 12 MM KM63PKG3S 47-54 В дюймах номер заказа Каталожный номер Размер системы CSWS Размер системы CSMS D F L1 LS размер ключа-включающий винт упаковка зап. частей фф Правосторонний 1144801 KM32RCMVDI3035 KM32 VDI30 1.181 1.378 .906 2.1654 5 MM KM32PKG3S 7-9 2420312 KM40RCMVDI3035 KM40 VDI30 1.181 1.378 .984 2.1654 6 MM KM40PKG3L 9-12 1144824 KM40RCMVDI4040 KM40 VDI40 1.575 1.575 .984 2.4803 6 MM KM40PKG3S 9-12 1144825 KM40RCMVDI5040 KM40 VDI50 1.969 1.575 .984 3.0709 6 MM KM40PKG3S 9-12 1144842 KM50RCMVDI4050 KM50 VDI40 1.575 1.969 1.181 2.4803 10 MM KM50PKG3S 20-25 1144841 KM50RCMVDI5050 KM50 VDI50 1.969 1.969 1.181 3.0709 10 MM KM50PKG3S 20-25 1144856 KM63RCMVDI6060 KM63 VDI60 2.362 2.362 1.457 3.7008 12 MM KM63PKG3S 35-40 Левосторонний 2420363 KM40LCMVDI3035 KM40 VDI30 1.181 1.378 .984 2.1654 6 MM KM40PKG3L 9-12 1144827 KM40LCMVDI4040 KM40 VDI40 1.575 1.575 .984 2.4803 6 MM KM40PKG3S 9-12 2420370 KM40LCMVDI4060 KM40 VDI40 1.575 2.362 .984 2.4803 6 MM KM40PKG3L 9-12 1144828 KM40LCMVDI5040 KM40 VDI50 1.969 1.575 .984 3.0709 6 MM KM40PKG3S 9-12 1144844 KM50LCMVDI4050 KM50 VDI40 1.575 1.969 1.181 2.4803 10 MM KM50PKG3S 20-25 1144843 KM50LCMVDI5050 KM50 VDI50 1.969 1.969 1.181 3.0709 10 MM KM50PKG3S 20-25 1144857 KM63LCMVDI6060 KM63 VDI60 2.362 2.362 1.457 3.7008 12 MM KM63PKG3S 35-40 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769.
