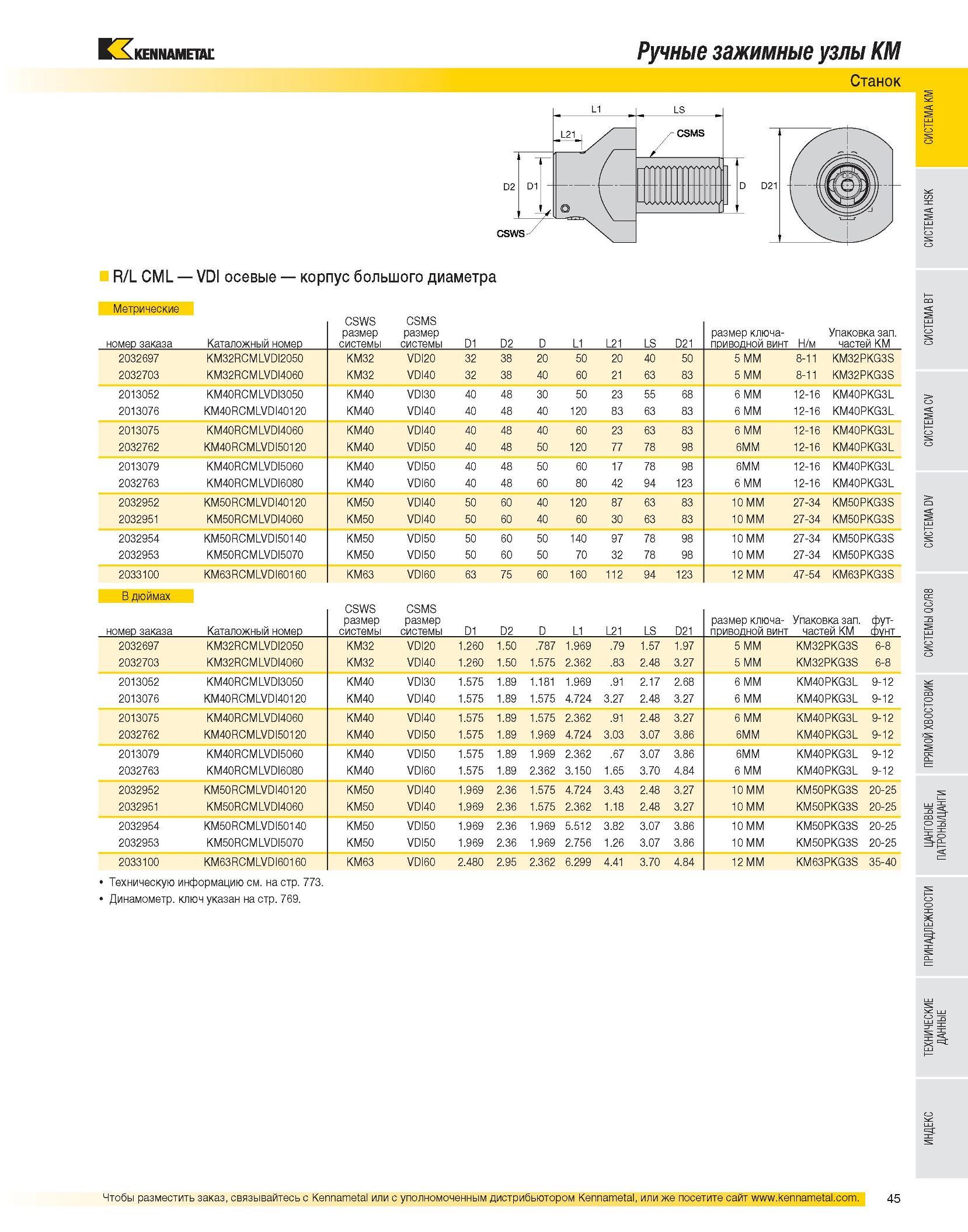

Ручные зажимные узлы KM Станок R/L CML VDI осевые корпус большого диаметра Метрические номер заказа Каталожный номер CSWS размер системы CSMS размер системы D1 D2 D L1 L21 LS D21 размер ключа-приводной винт Н/м Упаковка зап. частей KM 2032697 KM32RCMLVDI2050 KM32 VDI20 32 38 20 50 20 40 50 5 MM 8-11 KM32PKG3S 2032703 KM32RCMLVDI4060 KM32 VDI40 32 38 40 60 21 63 83 5 MM 8-11 KM32PKG3S 2013052 KM40RCMLVDI3050 KM40 VDI30 40 48 30 50 23 55 68 6 MM 12-16 KM40PKG3L 2013076 KM40RCMLVDI40120 KM40 VDI40 40 48 40 120 83 63 83 6 MM 12-16 KM40PKG3L 2013075 KM40RCMLVDI4060 KM40 VDI40 40 48 40 60 23 63 83 6 MM 12-16 KM40PKG3L 2032762 KM40RCMLVDI50120 KM40 VDI50 40 48 50 120 77 78 98 6MM 12-16 KM40PKG3L 2013079 KM40RCMLVDI5060 KM40 VDI50 40 48 50 60 17 78 98 6MM 12-16 KM40PKG3L 2032763 KM40RCMLVDI6080 KM40 VDI60 40 48 60 80 42 94 123 6 MM 12-16 KM40PKG3L 2032952 KM50RCMLVDI40120 KM50 VDI40 50 60 40 120 87 63 83 10 MM 27-34 KM50PKG3S 2032951 KM50RCMLVDI4060 KM50 VDI40 50 60 40 60 30 63 83 10 MM 27-34 KM50PKG3S 2032954 KM50RCMLVDI50140 KM50 VDI50 50 60 50 140 97 78 98 10 MM 27-34 KM50PKG3S 2032953 KM50RCMLVDI5070 KM50 VDI50 50 60 50 70 32 78 98 10 MM 27-34 KM50PKG3S 2033100 KM63RCMLVDI60160 KM63 VDI60 63 75 60 160 112 94 123 12 MM 47-54 KM63PKG3S В дюймах номер заказа Каталожный номер CSWS размер системы CSMS размер системы D1 D2 D L1 L21 LS D21 размер ключа-приводной винт Упаковка зап. частей KM фут- фунт 2032697 KM32RCMLVDI2050 KM32 VDI20 1.260 1.50 .787 1.969 .79 1.57 1.97 5 MM KM32PKG3S 6-8 2032703 KM32RCMLVDI4060 KM32 VDI40 1.260 1.50 1.575 2.362 .83 2.48 3.27 5 MM KM32PKG3S 6-8 2013052 KM40RCMLVDI3050 KM40 VDI30 1.575 1.89 1.181 1.969 .91 2.17 2.68 6 MM KM40PKG3L 9-12 2013076 KM40RCMLVDI40120 KM40 VDI40 1.575 1.89 1.575 4.724 3.27 2.48 3.27 6 MM KM40PKG3L 9-12 2013075 KM40RCMLVDI4060 KM40 VDI40 1.575 1.89 1.575 2.362 .91 2.48 3.27 6 MM KM40PKG3L 9-12 2032762 KM40RCMLVDI50120 KM40 VDI50 1.575 1.89 1.969 4.724 3.03 3.07 3.86 6MM KM40PKG3L 9-12 2013079 KM40RCMLVDI5060 KM40 VDI50 1.575 1.89 1.969 2.362 .67 3.07 3.86 6MM KM40PKG3L 9-12 2032763 KM40RCMLVDI6080 KM40 VDI60 1.575 1.89 2.362 3.150 1.65 3.70 4.84 6 MM KM40PKG3L 9-12 2032952 KM50RCMLVDI40120 KM50 VDI40 1.969 2.36 1.575 4.724 3.43 2.48 3.27 10 MM KM50PKG3S 20-25 2032951 KM50RCMLVDI4060 KM50 VDI40 1.969 2.36 1.575 2.362 1.18 2.48 3.27 10 MM KM50PKG3S 20-25 2032954 KM50RCMLVDI50140 KM50 VDI50 1.969 2.36 1.969 5.512 3.82 3.07 3.86 10 MM KM50PKG3S 20-25 2032953 KM50RCMLVDI5070 KM50 VDI50 1.969 2.36 1.969 2.756 1.26 3.07 3.86 10 MM KM50PKG3S 20-25 2033100 KM63RCMLVDI60160 KM63 VDI60 2.480 2.95 2.362 6.299 4.41 3.70 4.84 12 MM KM63PKG3S 35-40 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769.
