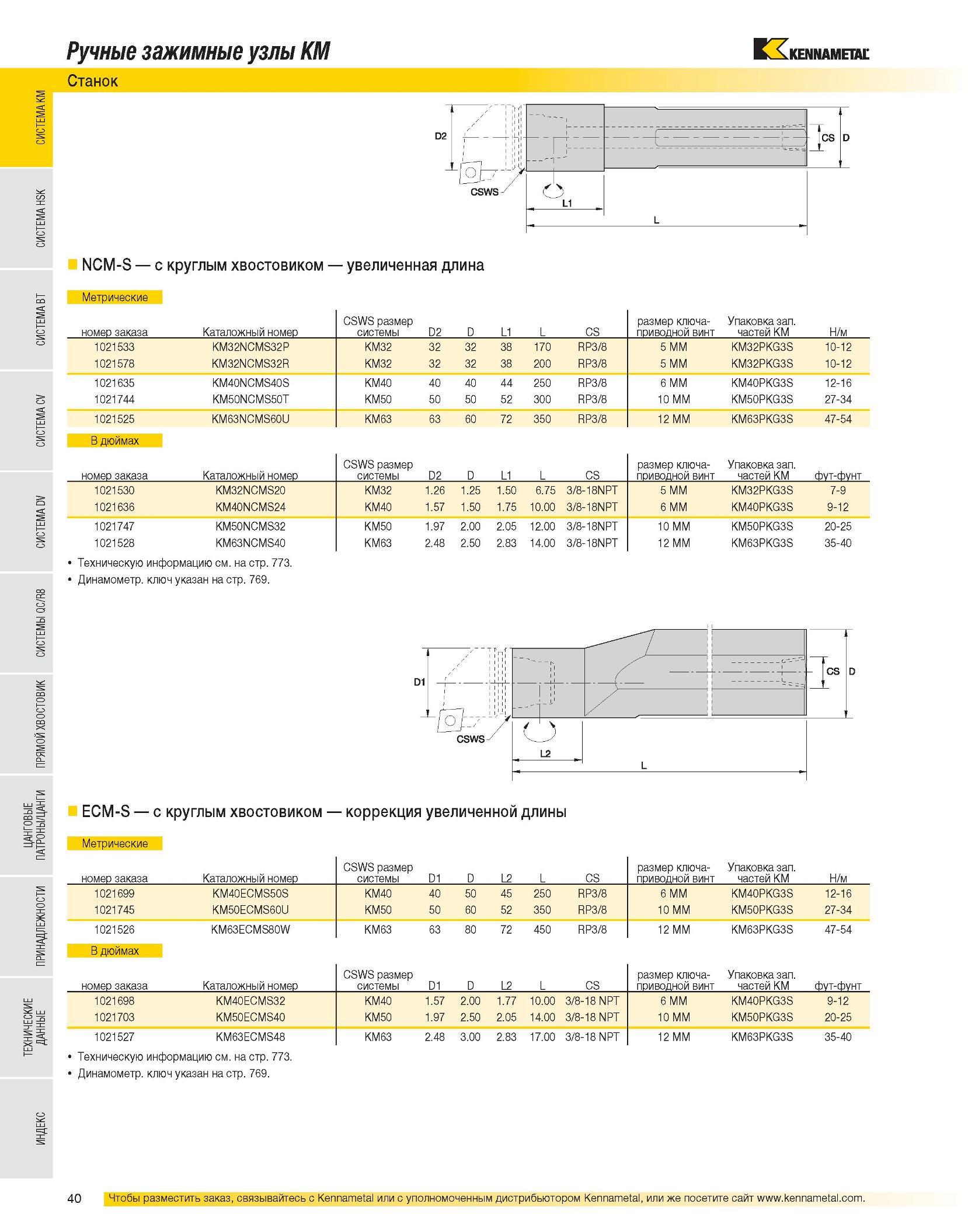

Ручные зажимные узлы KM Станок NCM-S с круглым хвостовиком увеличенная длина Метрические номер заказа Каталожный номер CSWS размер системы D2 D L1 L CS размер ключа-приводной винт Упаковка зап. частей KM Н/м 1021533 KM32NCMS32P KM32 32 32 38 170 RP3/8 5 MM KM32PKG3S 10-12 1021578 KM32NCMS32R KM32 32 32 38 200 RP3/8 5 MM KM32PKG3S 10-12 1021635 KM40NCMS40S KM40 40 40 44 250 RP3/8 6 MM KM40PKG3S 12-16 1021744 KM50NCMS50T KM50 50 50 52 300 RP3/8 10 MM KM50PKG3S 27-34 1021525 KM63NCMS60U KM63 63 60 72 350 RP3/8 12 MM KM63PKG3S 47-54 В дюймах номер заказа Каталожный номер CSWS размер системы D2 D L1 L CS размер ключа-приводной винт Упаковка зап. частей KM фут-фунт 1021530 KM32NCMS20 KM32 1.26 1.25 1.50 6.75 3/8-18NPT 5 MM KM32PKG3S 7-9 1021636 KM40NCMS24 KM40 1.57 1.50 1.75 10.00 3/8-18NPT 6 MM KM40PKG3S 9-12 1021747 KM50NCMS32 KM50 1.97 2.00 2.05 12.00 3/8-18NPT 10 MM KM50PKG3S 20-25 1021528 KM63NCMS40 KM63 2.48 2.50 2.83 14.00 3/8-18NPT 12 MM KM63PKG3S 35-40 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769. ECM-S с круглым хвостовиком коррекция увеличенной длины Метрические номер заказа Каталожный номер CSWS размер системы D1 D L2 L CS размер ключа-приводной винт Упаковка зап. частей KM Н/м 1021699 KM40ECMS50S KM40 40 50 45 250 RP3/8 6 MM KM40PKG3S 12-16 1021745 KM50ECMS60U KM50 50 60 52 350 RP3/8 10 MM KM50PKG3S 27-34 1021526 KM63ECMS80W KM63 63 80 72 450 RP3/8 12 MM KM63PKG3S 47-54 В дюймах номер заказа Каталожный номер CSWS размер системы D1 D L2 L CS размер ключа-приводной винт Упаковка зап. частей KM фут-фунт 1021698 KM40ECMS32 KM40 1.57 2.00 1.77 10.00 3/8-18 NPT 6 MM KM40PKG3S 9-12 1021703 KM50ECMS40 KM50 1.97 2.50 2.05 14.00 3/8-18 NPT 10 MM KM50PKG3S 20-25 1021527 KM63ECMS48 KM63 2.48 3.00 2.83 17.00 3/8-18 NPT 12 MM KM63PKG3S 35-40 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769.
