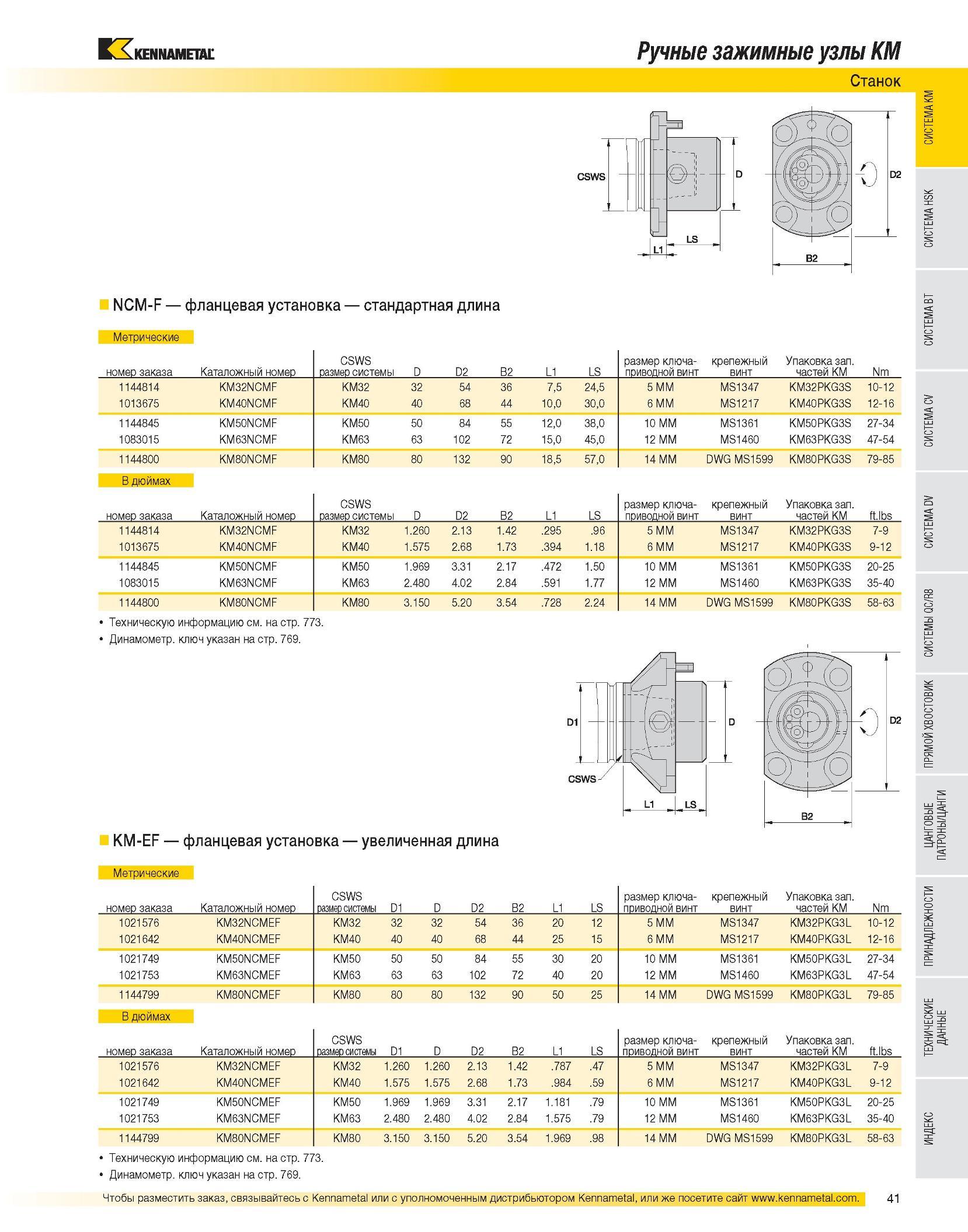

Ручные зажимные узлы KM Станок NCM-F фланцевая установка стандартная длина Метрические номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт Упаковка зап. частей KM Nm 1144814 KM32NCMF KM32 32 54 36 7,5 24,5 5 MM MS1347 KM32PKG3S 10-12 1013675 KM40NCMF KM40 40 68 44 10,0 30,0 6 MM MS1217 KM40PKG3S 12-16 1144845 KM50NCMF KM50 50 84 55 12,0 38,0 10 MM MS1361 KM50PKG3S 27-34 1083015 KM63NCMF KM63 63 102 72 15,0 45,0 12 MM MS1460 KM63PKG3S 47-54 1144800 KM80NCMF KM80 80 132 90 18,5 57,0 14 MM DWG MS1599 KM80PKG3S 79-85 В дюймах номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт Упаковка зап. частей KM ft.lbs 1144814 KM32NCMF KM32 1.260 2.13 1.42 .295 .96 5 MM MS1347 KM32PKG3S 7-9 1013675 KM40NCMF KM40 1.575 2.68 1.73 .394 1.18 6 MM MS1217 KM40PKG3S 9-12 1144845 KM50NCMF KM50 1.969 3.31 2.17 .472 1.50 10 MM MS1361 KM50PKG3S 20-25 1083015 KM63NCMF KM63 2.480 4.02 2.84 .591 1.77 12 MM MS1460 KM63PKG3S 35-40 1144800 KM80NCMF KM80 3.150 5.20 3.54 .728 2.24 14 MM DWG MS1599 KM80PKG3S 58-63 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769. KM-EF фланцевая установка увеличенная длина Метрические номер заказа Каталожный номер CSWS размер системы D1 D D2 B2 L1 LS размер ключа-приводной винт крепежный винт Упаковка зап. частей KM Nm 1021576 KM32NCMEF KM32 32 32 54 36 20 12 5 MM MS1347 KM32PKG3L 10-12 1021642 KM40NCMEF KM40 40 40 68 44 25 15 6 MM MS1217 KM40PKG3L 12-16 1021749 KM50NCMEF KM50 50 50 84 55 30 20 10 MM MS1361 KM50PKG3L 27-34 1021753 KM63NCMEF KM63 63 63 102 72 40 20 12 MM MS1460 KM63PKG3L 47-54 1144799 KM80NCMEF KM80 80 80 132 90 50 25 14 MM DWG MS1599 KM80PKG3L 79-85 В дюймах номер заказа Каталожный номер CSWS вазмев системы D1 D D2 B2 L1 LS размер ключа-приводной винт крепежный винт Упаковка зап. частей KM ft.lbs 1021576 KM32NCMEF KM32 1.260 1.260 2.13 1.42 .787 .47 5 MM MS1347 KM32PKG3L 7-9 1021642 KM40NCMEF KM40 1.575 1.575 2.68 1.73 .984 .59 6 MM MS1217 KM40PKG3L 9-12 1021749 KM50NCMEF KM50 1.969 1.969 3.31 2.17 1.181 .79 10 MM MS1361 KM50PKG3L 20-25 1021753 KM63NCMEF KM63 2.480 2.480 4.02 2.84 1.575 .79 12 MM MS1460 KM63PKG3L 35-40 1144799 KM80NCMEF KM80 3.150 3.150 5.20 3.54 1.969 .98 14 MM DWG MS1599 KM80PKG3L 58-63 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769.
