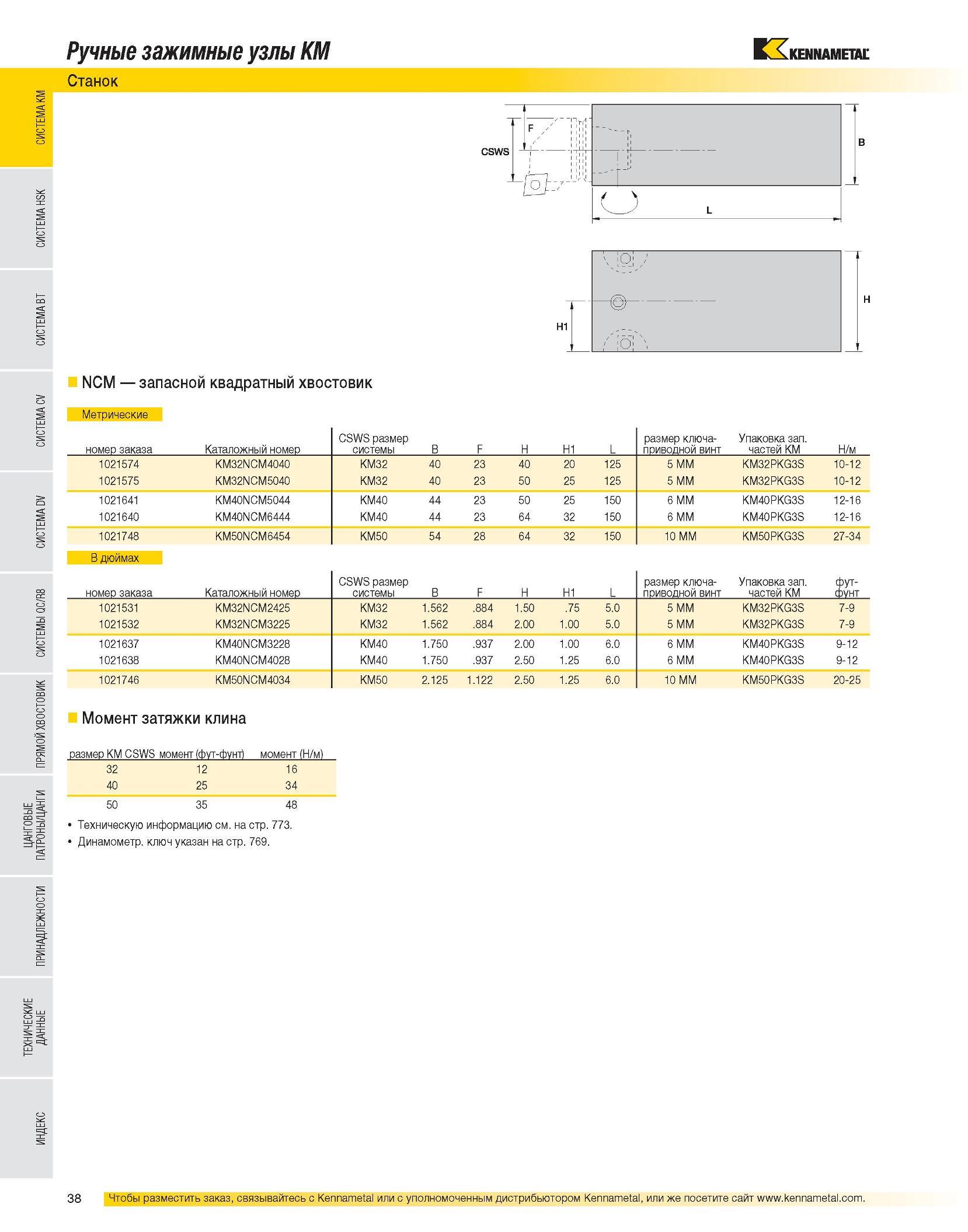

Ручные зажимные узлы KM Станок NCM запасной квадратный хвостовик Метрические номер заказа Каталожный номер CSWS размер системы B F H H1 L размер ключа-приводной винт Упаковка зап. частей KM Н/м 1021574 KM32NCM4040 KM32 40 23 40 20 125 5 MM KM32PKG3S 10-12 1021575 KM32NCM5040 KM32 40 23 50 25 125 5 MM KM32PKG3S 10-12 1021641 KM40NCM5044 KM40 44 23 50 25 150 6 MM KM40PKG3S 12-16 1021640 KM40NCM6444 KM40 44 23 64 32 150 6 MM KM40PKG3S 12-16 1021748 KM50NCM6454 KM50 54 28 64 32 150 10 MM KM50PKG3S 27-34 В дюймах номер заказа Каталожный номер CSWS размер системы B F H H1 L размер ключа-приводной винт Упаковка зап. частей KM фф 1021531 KM32NCM2425 KM32 1.562 .884 1.50 .75 5.0 5 MM KM32PKG3S 7-9 1021532 KM32NCM3225 KM32 1.562 .884 2.00 1.00 5.0 5 MM KM32PKG3S 7-9 1021637 KM40NCM3228 KM40 1.750 .937 2.00 1.00 6.0 6 MM KM40PKG3S 9-12 1021638 KM40NCM4028 KM40 1.750 .937 2.50 1.25 6.0 6 MM KM40PKG3S 9-12 1021746 KM50NCM4034 KM50 2.125 1.122 2.50 1.25 6.0 10 MM KM50PKG3S 20-25 Момент затяжки клина размер KM CSWS момент (фут-фунт) момент (Н/м) 32 12 16 40 25 34 50 35 48 Техническую информацию см. на стр. 773. Динамометр. ключ указан на стр. 769.
