38 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.36

Каталог KENNAMETAL 2007 Системы инструмента Стр. 36 0038 Lab2u

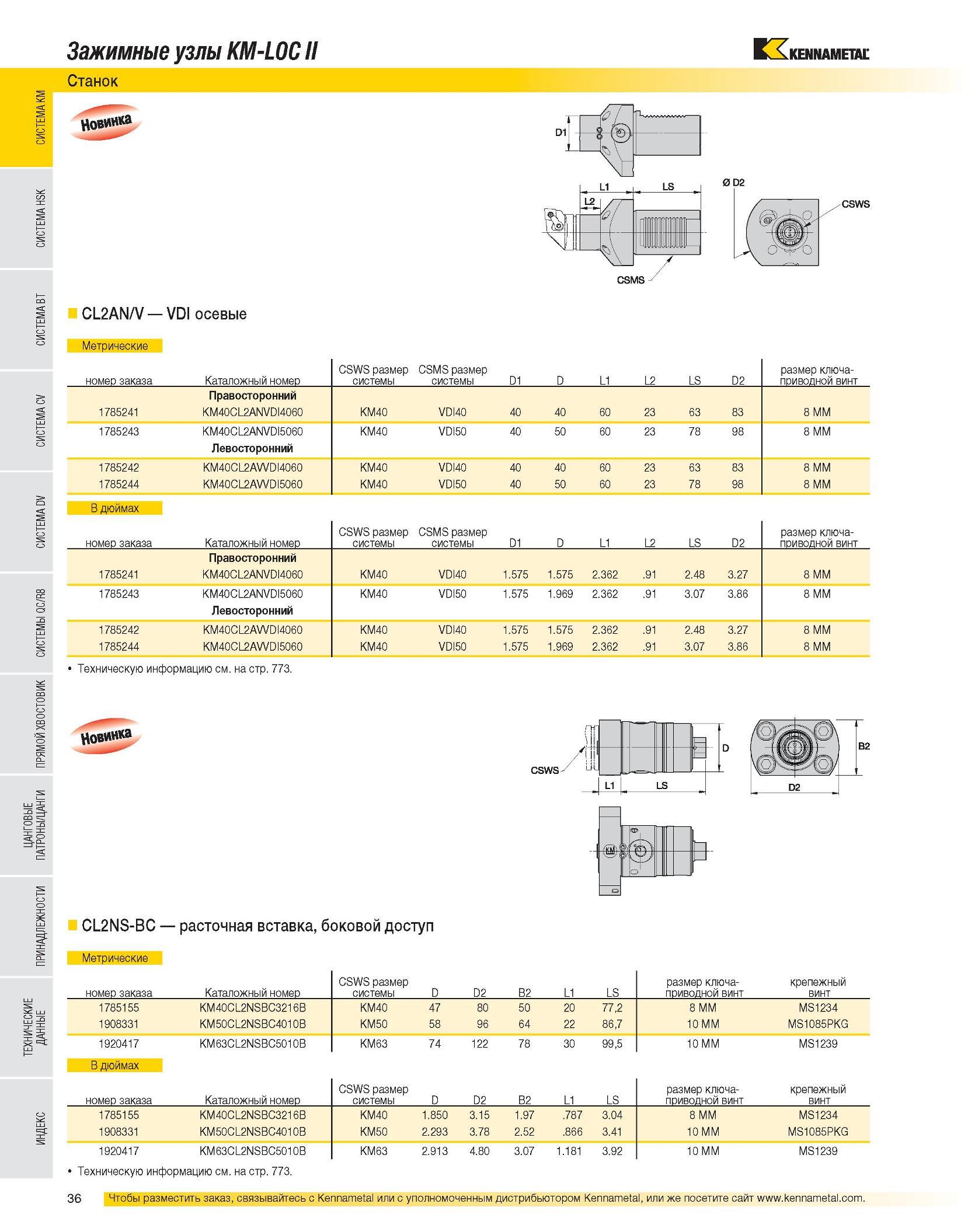

Зажимные узлы KM-LOCII Станок п, 0D2 CSWS CSMS CL2AN/V VDI осевые Метрические номер заказа Каталожный номер CSWS размер системы CSMS размер системы D1 D L1 L2 LS D2 размер ключа-приводной винт Правосторонний 1785241 KM40CL2ANVDI4060 KM40 VDI40 40 40 60 23 63 83 8 MM 1785243 KM40CL2ANVDI5060 KM40 VDI50 40 50 60 23 78 98 8 MM Левосторонний 1785242 KM40CL2AWDI4060 KM40 VDI40 40 40 60 23 63 83 8 MM 1785244 KM40CL2AVVDI5060 KM40 VDI50 40 50 60 23 78 98 8 MM В дюймах CSWS размер CSMS размер размер ключа- номер заказа Каталожный номер системы системы D1 D L1 L2 LS D2 приводной винт Правосторонний 1785241 KM40CL2ANVDI4060 KM40 VDI40 1.575 1.575 2.362 .91 2.48 3.27 8 MM 1785243 KM40CL2ANVDI5060 KM40 VDI50 1.575 1.969 2.362 .91 3.07 3.86 8 MM Левосторонний 1785242 KM40CL2AVVDI4060 KM40 VDI40 1.575 1.575 2.362 .91 2.48 3.27 8 MM 1785244 KM40CL2AVVDI5060 KM40 VDI50 1.575 1.969 2.362 .91 3.07 3.86 8 MM Техническую информацию см. на стр. 773. CL2NS-BC расточная вставка, боковой доступ Метрические номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785155 KM40CL2NSBC3216B KM40 47 80 50 20 77,2 8 MM MS1234 1908331 KM50CL2NSBC4010B KM50 58 96 64 22 86,7 10 MM MS1085PKG 1920417 KM63CL2NSBC5010B KM63 74 122 78 30 99,5 10 MM MS1239 В дюймах номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785155 KM40CL2NSBC3216B KM40 1.850 3.15 1.97 .787 3.04 8 MM MS1234 1908331 KM50CL2NSBC4010B KM50 2.293 3.78 2.52 .866 3.41 10 MM MS1085PKG 1920417 KM63CL2NSBC5010B KM63 2.913 4.80 3.07 1.181 3.92 10 MM MS1239 Техническую информацию см. на стр. 773.
