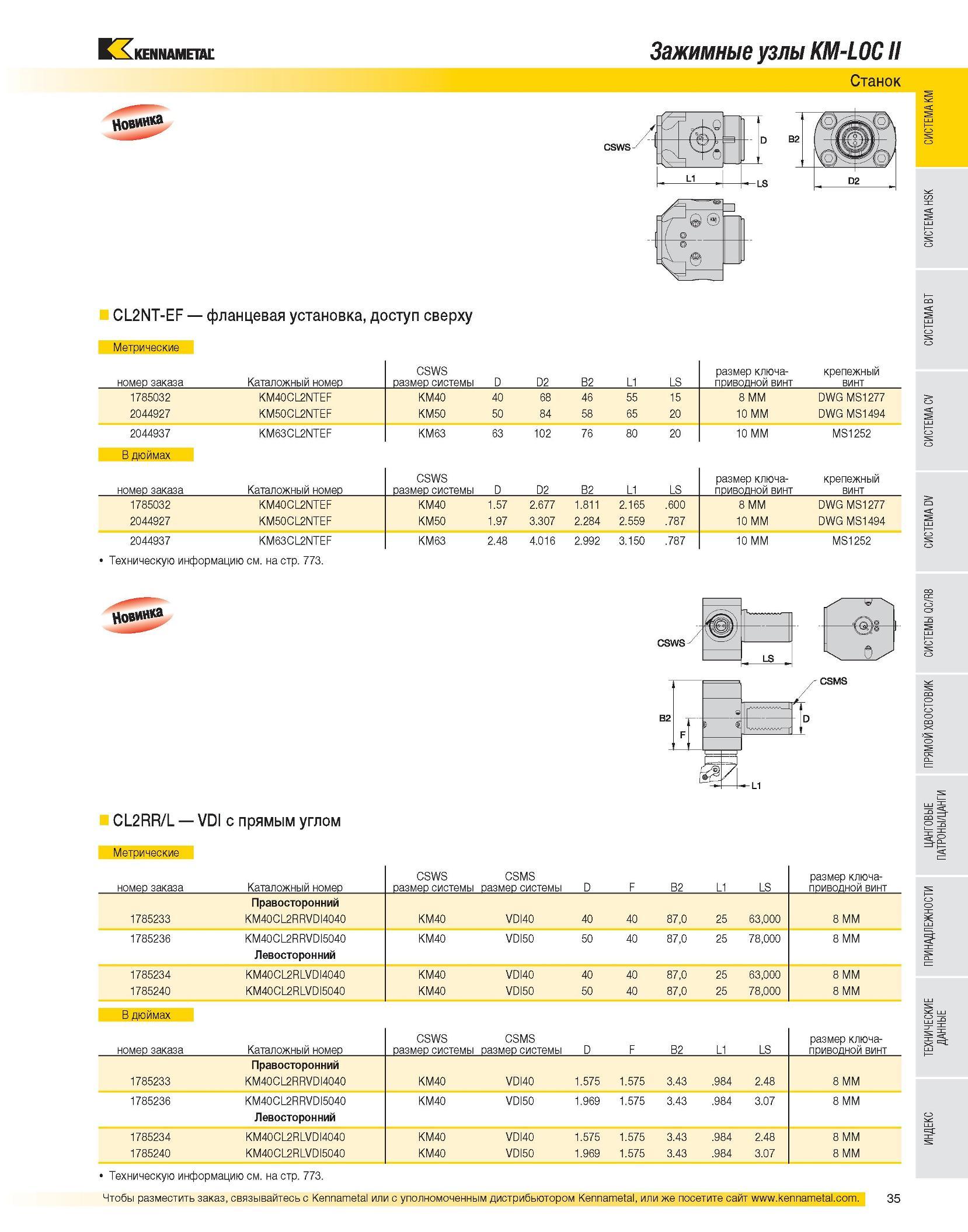

CL2NT-EF фланцевая установка, доступ сверху Метрические номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785032 KM40CL2NTEF KM40 40 68 46 55 15 8 MM DWG MS1277 2044927 KM50CL2NTEF KM50 50 84 58 65 20 10 MM DWG MS1494 2044937 KM63CL2NTEF KM63 63 102 76 80 20 10 MM MS1252 В дюймах номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785032 KM40CL2NTEF KM40 1.57 2.677 1.811 2.165 .600 8 MM DWG MS1277 2044927 KM50CL2NTEF KM50 1.97 3.307 2.284 2.559 .787 10 MM DWG MS1494 2044937 KM63CL2NTEF KM63 2.48 4.016 2.992 3.150 .787 10 MM MS1252 Техническую информацию см. на стр. 773. CL2RR/L VDI с прямым углом Метрические номер заказа Каталожный номер CSWS размер системы CSMS размер системы D F B2 L1 LS размер ключа-приводной винт Правосторонний 1785233 KM40CL2RRVDI4040 KM40 VDI40 40 40 87,0 25 63,000 8 MM 1785236 KM40CL2RRVDI5040 KM40 VDI50 50 40 87,0 25 78,000 8 MM Левосторонний 1785234 KM40CL2RLVDI4040 KM40 VDI40 40 40 87,0 25 63,000 8 MM 1785240 KM40CL2RLVDI5040 KM40 VDI50 50 40 87,0 25 78,000 8 MM В дюймах CSWS CSMS размер ключа- номер заказа Каталожный номер размер системы размер системы D F B2 L1 LS приводной винт Правосторонний 1785233 KM40CL2RRVDI4040 KM40 VDI40 1.575 1.575 3.43 .984 2.48 8 MM 1785236 KM40CL2RRVDI5040 KM40 VDI50 1.969 1.575 3.43 .984 3.07 8 MM Левосторонний 1785234 KM40CL2RLVDI4040 KM40 VDI40 1.575 1.575 3.43 .984 2.48 8 MM 1785240 KM40CL2RLVDI5040 KM40 VDI50 1.969 1.575 3.43 .984 3.07 8 MM Зажимные узлы KM-LOCII Станок Техническую информацию см. на стр. 773.
