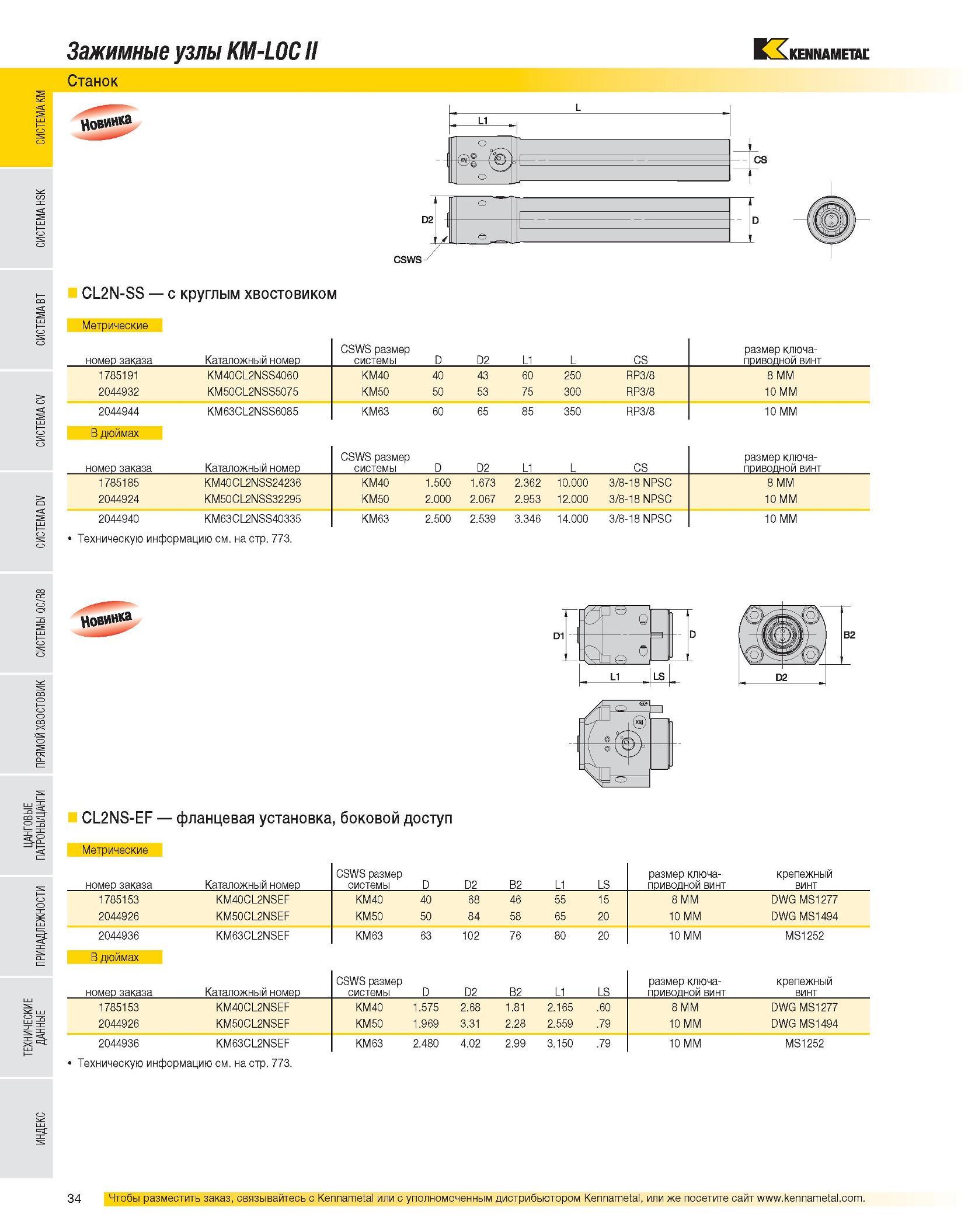

Зажимные узлы KM-LOCII Станок CL2N-SS с круглым хвостовиком Метрические номер заказа Каталожный номер CSWS размер системы D D2 L1 L CS размер ключа-приводной винт 1785191 KM40CL2NSS4060 KM40 40 43 60 250 RP3/8 8 MM 2044932 KM50CL2NSS5075 KM50 50 53 75 300 RP3/8 10 MM 2044944 KM63CL2NSS6085 KM63 60 65 85 350 RP3/8 10 MM В дюймах номер заказа Каталожный номер CSWS размер системы D D2 L1 L CS размер ключа-приводной винт 1785185 KM40CL2NSS24236 KM40 1.500 1.673 2.362 10.000 3/8-18 NPSC 8 MM 2044924 KM50CL2NSS32295 KM50 2.000 2.067 2.953 12.000 3/8-18 NPSC 10 MM 2044940 KM63CL2NSS40335 KM63 2.500 2.539 3.346 14.000 3/8-18 NPSC 10 MM Техническую информацию см. на стр. 773. CL2NS-EF фланцевая установка, боковой доступ Метрические номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785153 KM40CL2NSEF KM40 40 68 46 55 15 8 MM DWG MS1277 2044926 KM50CL2NSEF KM50 50 84 58 65 20 10 MM DWG MS1494 2044936 KM63CL2NSEF KM63 63 102 76 80 20 10 MM MS1252 В дюймах номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785153 KM40CL2NSEF KM40 1.575 2.68 1.81 2.165 .60 8 MM DWG MS1277 2044926 KM50CL2NSEF KM50 1.969 3.31 2.28 2.559 .79 10 MM DWG MS1494 2044936 KM63CL2NSEF KM63 2.480 4.02 2.99 3.150 .79 10 MM MS1252 Техническую информацию см. на стр. 773.
