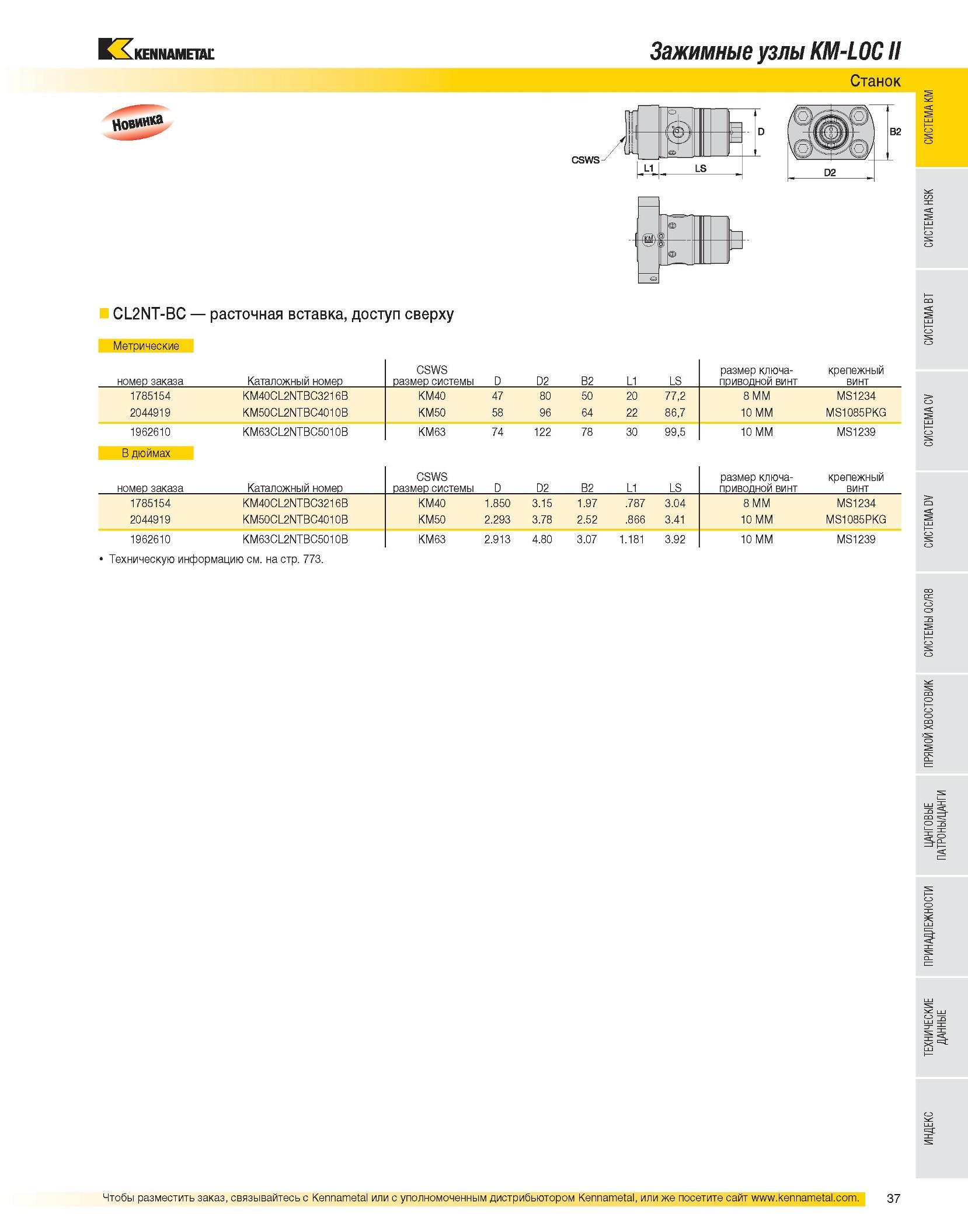

39 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.37

Каталог KENNAMETAL 2007 Системы инструмента Стр. 37 0039 Lab2u

Зажимные узлы KM-LOCII Станок CL2NT-BC расточная вставка, доступ сверху Метрические номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785154 KM40CL2NTBC3216B KM40 47 80 50 20 77,2 8 MM MS1234 2044919 KM50CL2NTBC4010B KM50 58 96 64 22 86,7 10 MM MS1085PKG 1962610 KM63CL2NTBC5010B KM63 74 122 78 30 99,5 10 MM MS1239 В дюймах номер заказа Каталожный номер CSWS размер системы D D2 B2 L1 LS размер ключа-приводной винт крепежный винт 1785154 KM40CL2NTBC3216B KM40 1.850 3.15 1.97 .787 3.04 8 MM MS1234 2044919 KM50CL2NTBC4010B KM50 2.293 3.78 2.52 .866 3.41 10 MM MS1085PKG 1962610 KM63CL2NTBC5010B KM63 2.913 4.80 3.07 1.181 3.92 10 MM MS1239 Техническую информацию см. на стр. 773.
