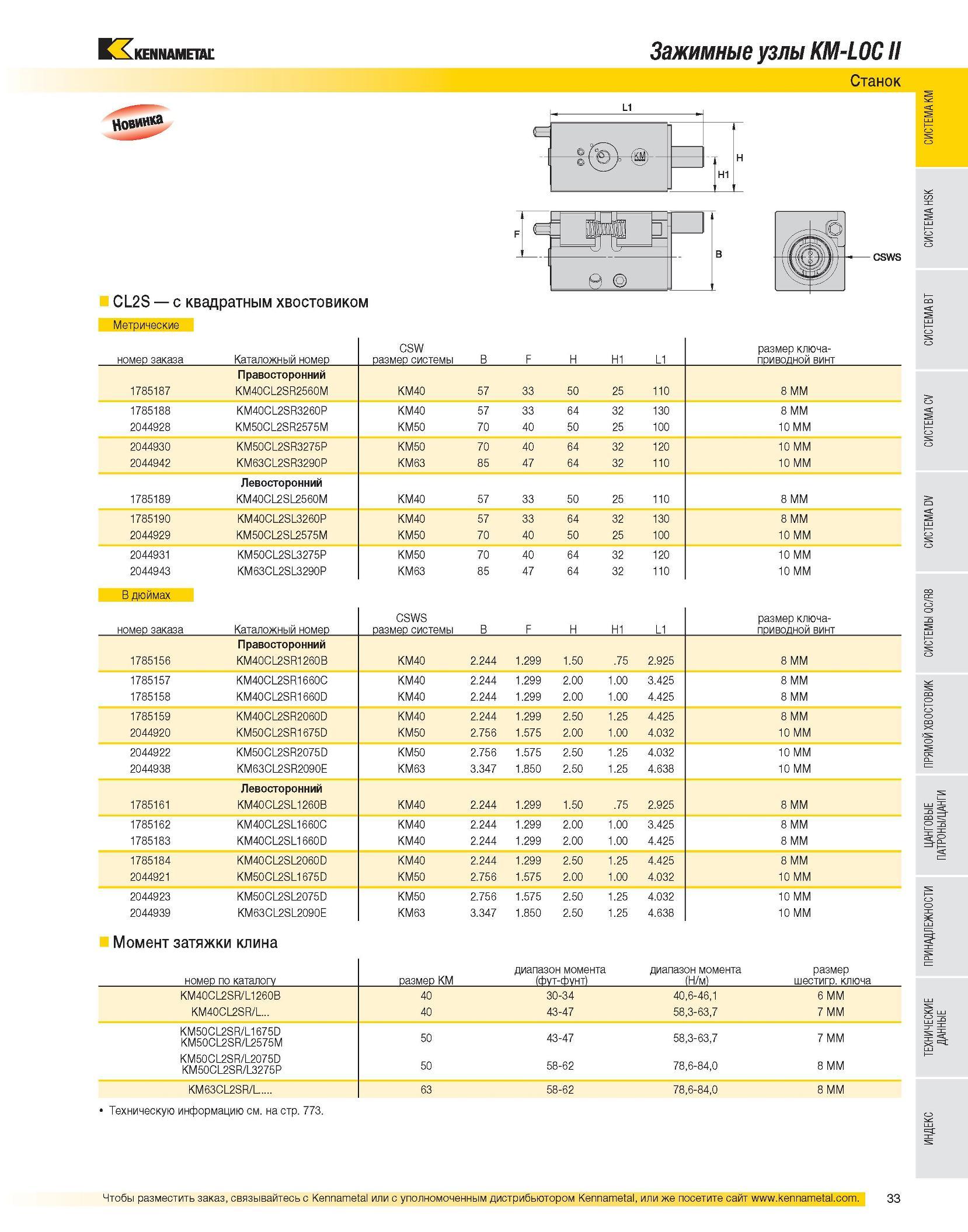

35 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.33

Каталог KENNAMETAL 2007 Системы инструмента Стр. 33 0035 Lab2u

Зажимные узлы KM-LOCII Станок CL2S с квадратным хвостовиком Метрические номер заказа Каталожный номер CSW размер системы B F H H1 L1 размер ключа-приводной винт Правосторонний 1785187 KM40CL2SR2560M KM40 57 33 50 25 110 8 MM 1785188 KM40CL2SR3260P KM40 57 33 64 32 130 8 MM 2044928 KM50CL2SR2575M KM50 70 40 50 25 100 10 MM 2044930 KM50CL2SR3275P KM50 70 40 64 32 120 10 MM 2044942 KM63CL2SR3290P KM63 85 47 64 32 110 10 MM 1785189 Левосторонний KM40CL2SL2560M KM40 57 33 50 25 110 8 MM 1785190 KM40CL2SL3260P KM40 57 33 64 32 130 8 MM 2044929 KM50CL2SL2575M KM50 70 40 50 25 100 10 MM 2044931 KM50CL2SL3275P KM50 70 40 64 32 120 10 MM 2044943 KM63CL2SL3290P KM63 85 47 64 32 110 10 MM В дюймах номер заказа Каталожный номер CSWS размер системы B F H H1 L1 размер ключа-приводной винт Правосторонний 1785156 KM40CL2SR1260B KM40 2.244 1.299 1.50 .75 2.925 8 MM 1785157 KM40CL2SR1660C KM40 2.244 1.299 2.00 1.00 3.425 8 MM 1785158 KM40CL2SR1660D KM40 2.244 1.299 2.00 1.00 4.425 8 MM 1785159 KM40CL2SR2060D KM40 2.244 1.299 2.50 1.25 4.425 8 MM 2044920 KM50CL2SR1675D KM50 2.756 1.575 2.00 1.00 4.032 10 MM 2044922 KM50CL2SR2075D KM50 2.756 1.575 2.50 1.25 4.032 10 MM 2044938 KM63CL2SR2090E KM63 3.347 1.850 2.50 1.25 4.638 10 MM Левосторонний 1785161 KM40CL2SL1260B KM40 2.244 1.299 1.50 .75 2.925 8 MM 1785162 KM40CL2SL1660C KM40 2.244 1.299 2.00 1.00 3.425 8 MM 1785183 KM40CL2SL1660D KM40 2.244 1.299 2.00 1.00 4.425 8 MM 1785184 KM40CL2SL2060D KM40 2.244 1.299 2.50 1.25 4.425 8 MM 2044921 KM50CL2SL1675D KM50 2.756 1.575 2.00 1.00 4.032 10 MM 2044923 KM50CL2SL2075D KM50 2.756 1.575 2.50 1.25 4.032 10 MM 2044939 KM63CL2SL2090E KM63 3.347 1.850 2.50 1.25 4.638 10 MM Момент затяжки клина номер по каталогу размер KM диапазон момента (фут-фунт) диапазон момента (Н/м) размер шестигр. ключа KM40CL2SR/L1260B 40 30-34 40,6-46,1 6 ММ KM40CL2SR/L 40 43-47 58,3-63,7 7 ММ KM50CL2SR/L1675D KM50CL2SR/L2575M 50 43-47 58,3-63,7 7 ММ KM50CL2SR/L2075D KM50CL2SR/L3275P 50 58-62 78,6-84,0 8 ММ KM63CL2SR/L 63 58-62 78,6-84,0 8 ММ Техническую информацию см. на стр. 773.
