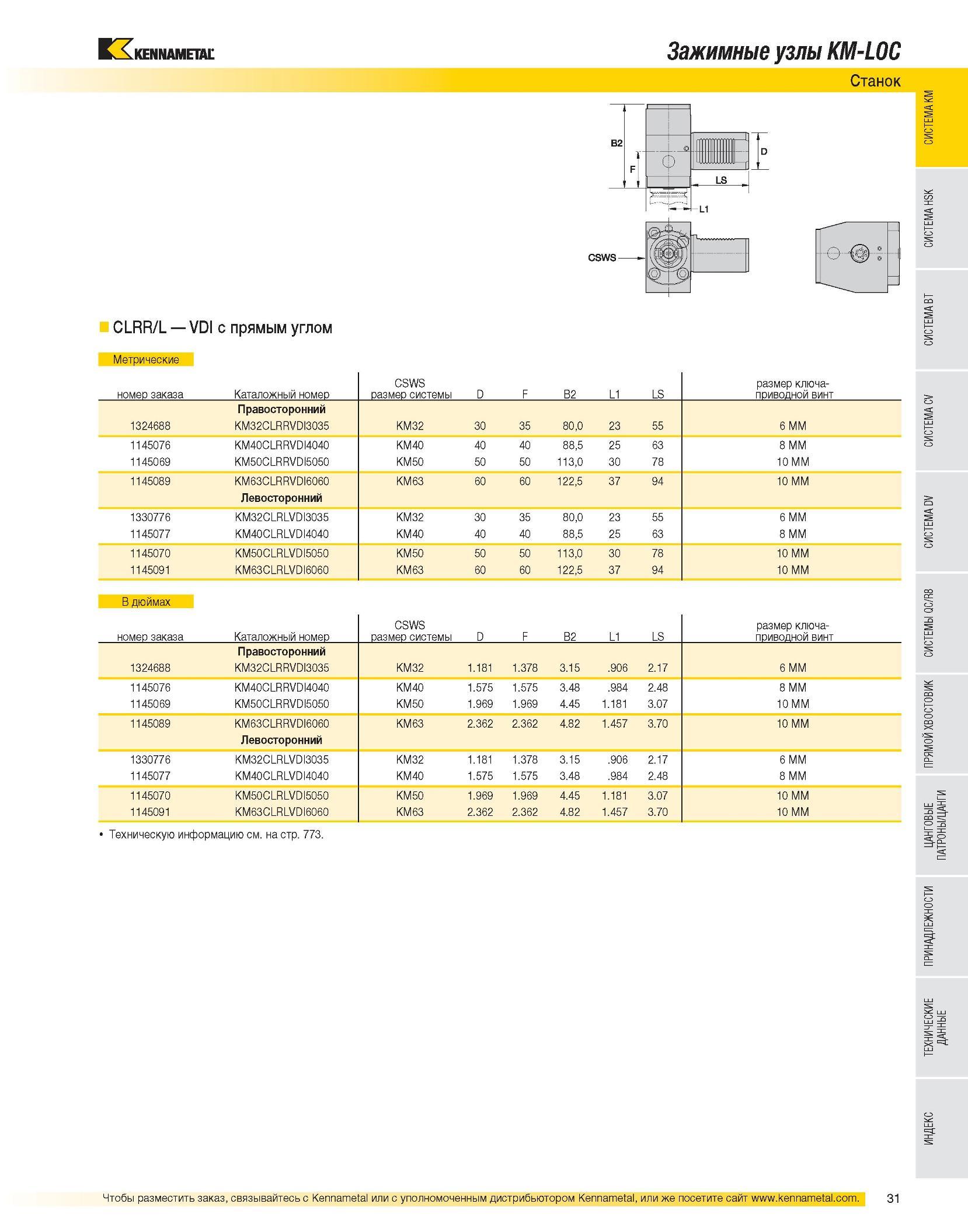

Зажимные узлы KM-LOC Станок CLRR/L VDI с прямым углом Метрические номер заказа Каталожный номер CSWS размер системы D F B2 L1 LS размер ключа-приводной винт Правосторонний 1324688 KM32CLRRVDI3035 KM32 30 35 80,0 23 55 6 MM 1145076 KM40CLRRVDI4040 KM40 40 40 88,5 25 63 8 MM 1145069 KM50CLRRVDI5050 KM50 50 50 113,0 30 78 10 MM 1145089 KM63CLRRVDI6060 KM63 60 60 122,5 37 94 10 MM Левосторонний 1330776 KM32CLRLVDI3035 KM32 30 35 80,0 23 55 6 MM 1145077 KM40CLRLVDI4040 KM40 40 40 88,5 25 63 8 MM 1145070 KM50CLRLVDI5050 KM50 50 50 113,0 30 78 10 MM 1145091 KM63CLRLVDI6060 KM63 60 60 122,5 37 94 10 MM В дюймах номер заказа Каталожный номер CSWS размер системы D F B2 L1 LS размер ключа-приводной винт Правосторонний 1324688 KM32CLRRVDI3035 KM32 1.181 1.378 3.15 .906 2.17 6 MM 1145076 KM40CLRRVDI4040 KM40 1.575 1.575 3.48 .984 2.48 8 MM 1145069 KM50CLRRVDI5050 KM50 1.969 1.969 4.45 1.181 3.07 10 MM 1145089 KM63CLRRVDI6060 KM63 2.362 2.362 4.82 1.457 3.70 10 MM Левосторонний 1330776 KM32CLRLVDI3035 KM32 1.181 1.378 3.15 .906 2.17 6 MM 1145077 KM40CLRLVDI4040 KM40 1.575 1.575 3.48 .984 2.48 8 MM 1145070 KM50CLRLVDI5050 KM50 1.969 1.969 4.45 1.181 3.07 10 MM 1145091 KM63CLRLVDI6060 KM63 2.362 2.362 4.82 1.457 3.70 10 MM Техническую информацию см. на стр. 773.
