30 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.28

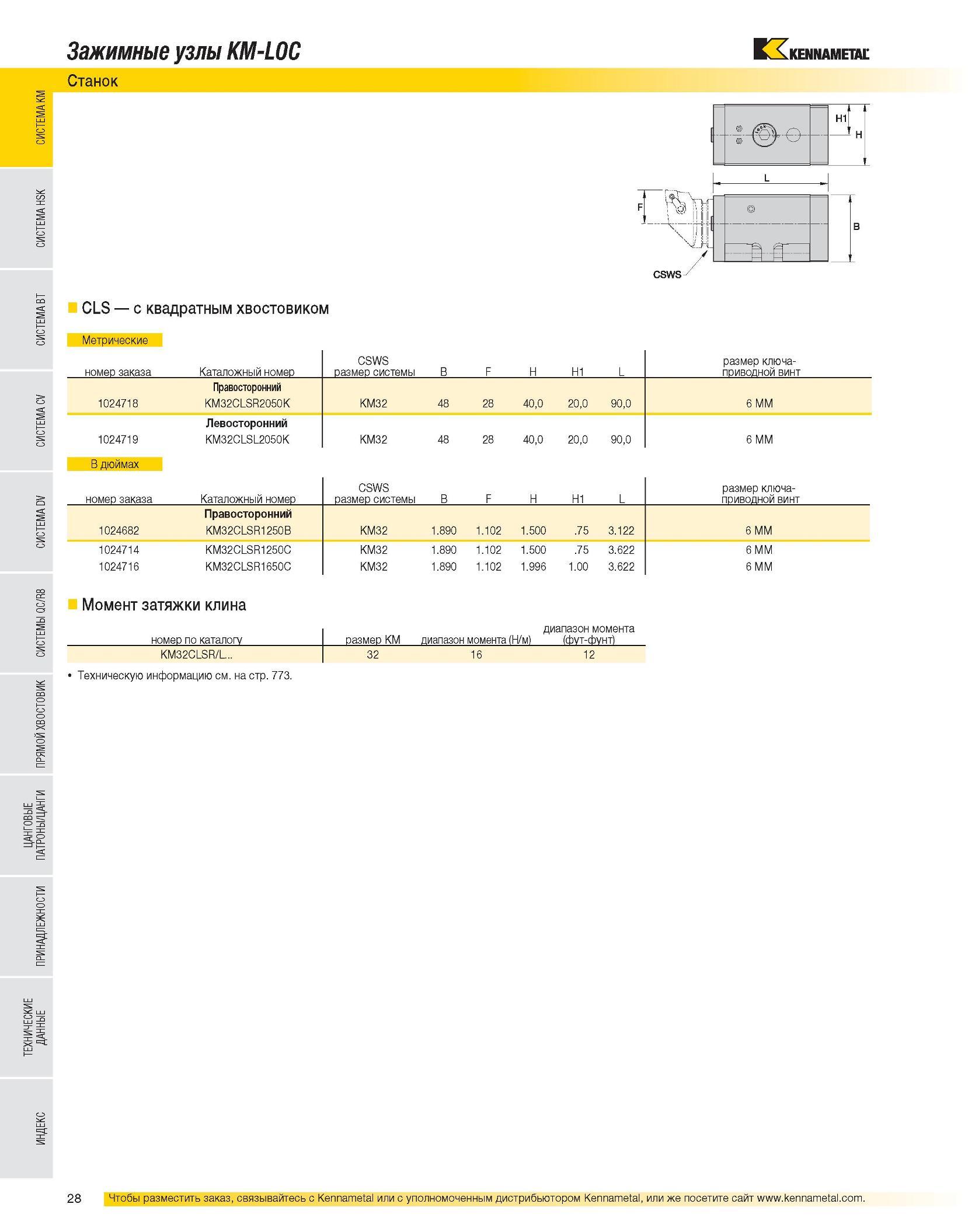

Каталог KENNAMETAL 2007 Системы инструмента Стр. 28 0030 Lab2u Зажимные узлы KM-LOC Станок CLS с квадратным хвостовиком Метрические номер заказа Каталожный номер CSWS размер системы B F H H1 L размер ключа-приводной винт Правосторонний 1024718 KM32CLSR2050K KM32 48 28 40,0 20,0 90,0 6 MM 1024719 Левосторонний KM32CLSL2050K KM32 48 28 40,0 20,0 90,0 6 MM В дюймах номер заказа Каталожный номер CSWS размер системы B F H H1 L размер ключа-приводной винт Правосторонний 1024682 KM32CLSR1250B KM32 1.890 1.102 1.500 .75 3.122 6 MM 1024714 KM32CLSR1250C KM32 1.890 1.102 1.500 .75 3.622 6 MM 1024716 KM32CLSR1650C KM32 1.890 1.102 1.996 1.00 3.622 6 MM Момент затяжки клина номер по каталогу размер KM диапазон момента (Н/м) диапазон момента (фут-фунт) KM32CLSR/L 32 16 12 Техническую информацию см. на стр. 773.
