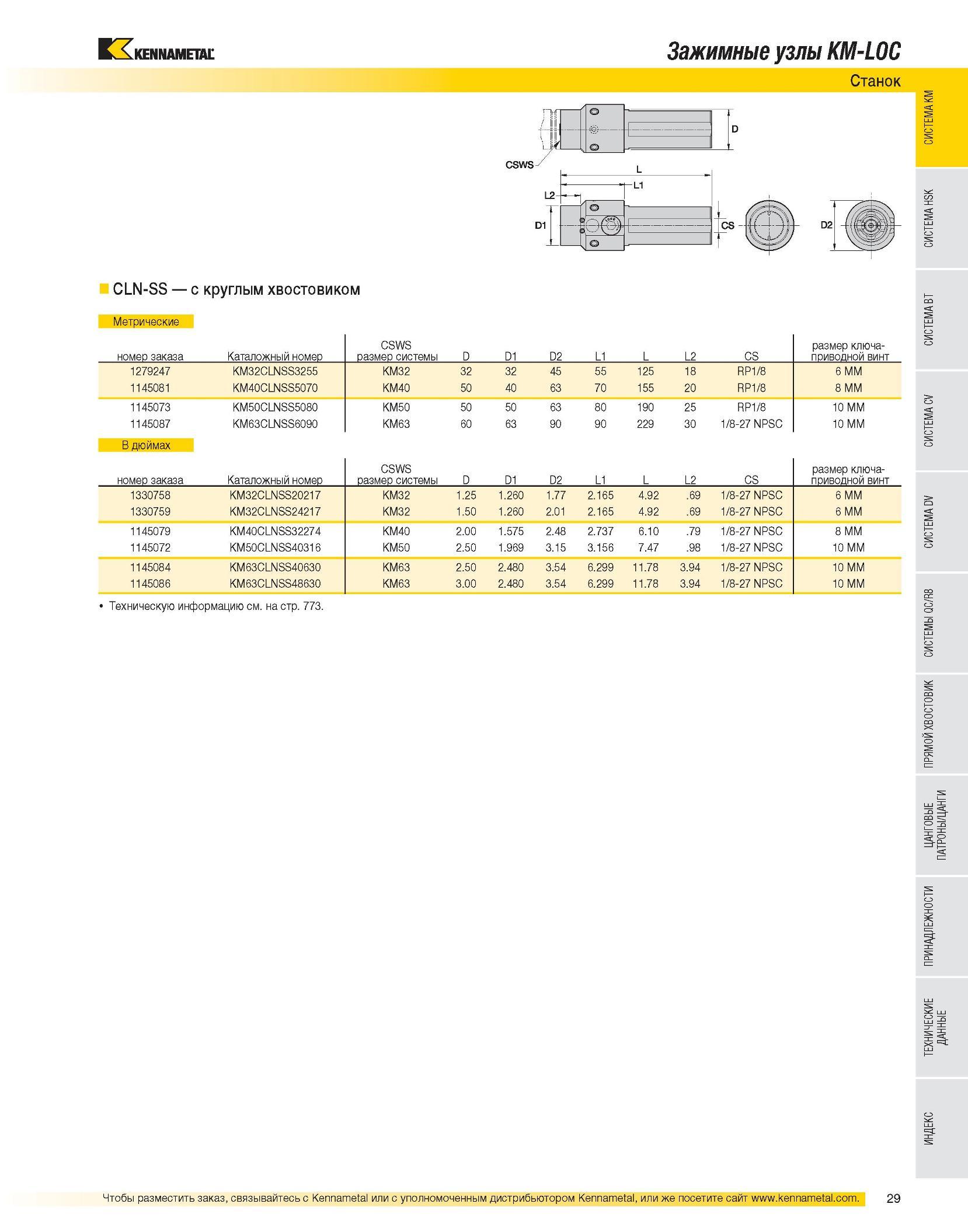

Зажимные узлы KM-LOC Станок CSWS-/ CLN-SS с круглым хвостовиком Метрические номер заказа Каталожный номер CSWS размер системы D D1 D2 L1 L L2 CS размер ключа-приводной винт 1279247 KM32CLNSS3255 KM32 32 32 45 55 125 18 RP1/8 6 MM 1145081 KM40CLNSS5070 KM40 50 40 63 70 155 20 RP1/8 8 MM 1145073 KM50CLNSS5080 KM50 50 50 63 80 190 25 RP1/8 10 MM 1145087 KM63CLNSS6090 KM63 60 63 90 90 229 30 1/8-27 NPSC 10 MM В дюймах номер заказа Каталожный номер CSWS размер системы D D1 D2 L1 L L2 CS размер ключа-приводной винт 1330758 KM32CLNSS20217 KM32 1.25 1.260 1.77 2.165 4.92 .69 1/8-27 NPSC 6 MM 1330759 KM32CLNSS24217 KM32 1.50 1.260 2.01 2.165 4.92 .69 1/8-27 NPSC 6 MM 1145079 KM40CLNSS32274 KM40 2.00 1.575 2.48 2.737 6.10 .79 1/8-27 NPSC 8 MM 1145072 KM50CLNSS40316 KM50 2.50 1.969 3.15 3.156 7.47 .98 1/8-27 NPSC 10 MM 1145084 KM63CLNSS40630 KM63 2.50 2.480 3.54 6.299 11.78 3.94 1/8-27 NPSC 10 MM 1145086 KM63CLNSS48630 KM63 3.00 2.480 3.54 6.299 11.78 3.94 1/8-27 NPSC 10 MM Техническую информацию см. на стр. 773.
