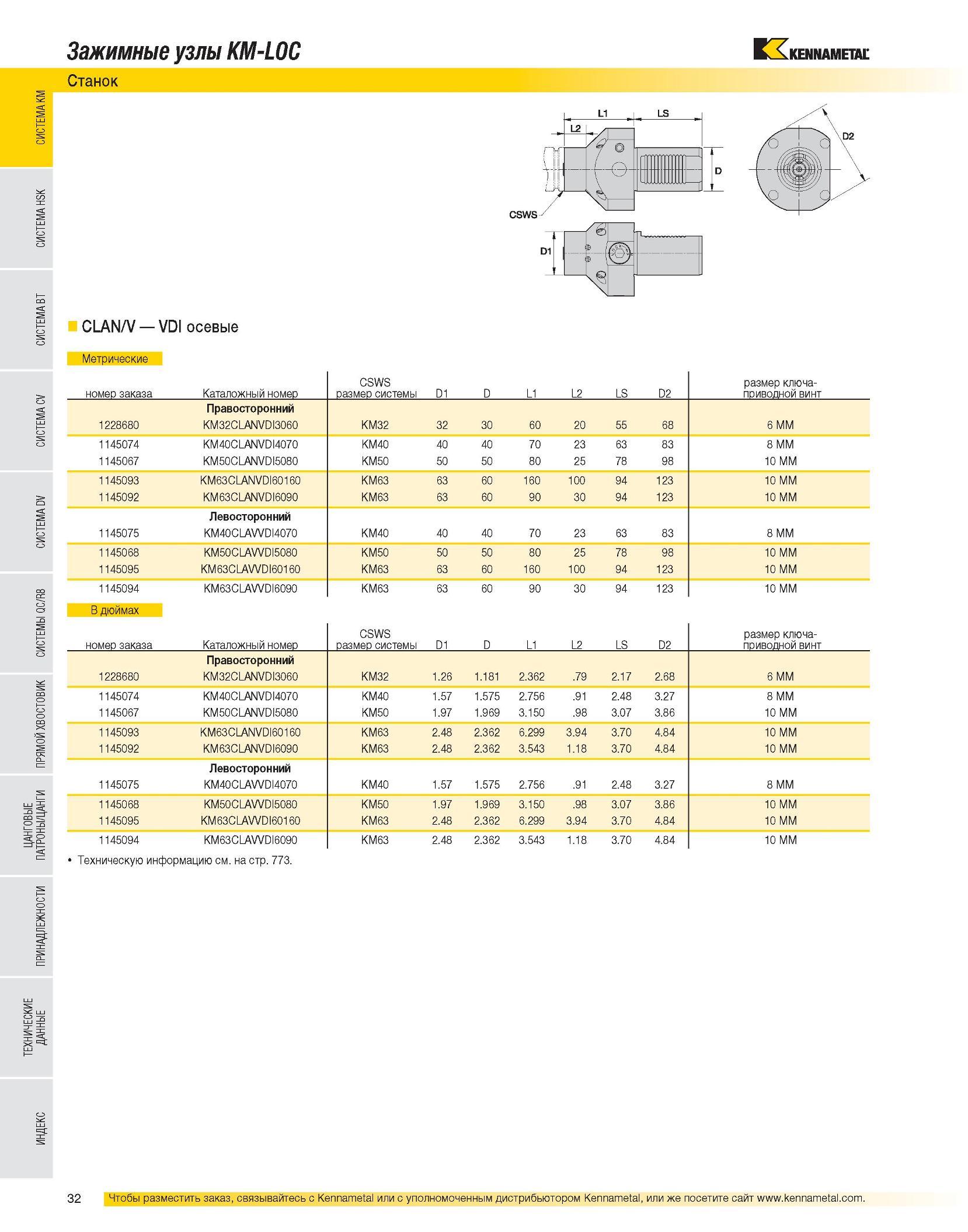

34 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.32

Каталог KENNAMETAL 2007 Системы инструмента Стр. 32 0034 Lab2u

Зажимные узлы KM-LOC Станок CLAN/V VDI осевые Метрические номер заказа Каталожный номер CSWS размер системы D1 D L1 L2 LS D2 размер ключа-приводной винт Правосторонний 1228680 KM32CLANVDI3060 KM32 32 30 60 20 55 68 6 MM 1145074 KM40CLANVDI4070 KM40 40 40 70 23 63 83 8 MM 1145067 KM50CLANVDI5080 KM50 50 50 80 25 78 98 10 MM 1145093 KM63CLANVDI60160 KM63 63 60 160 100 94 123 10 MM 1145092 KM63CLANVDI6090 KM63 63 60 90 30 94 123 10 MM 1145075 Левосторонний KM40CLAVVDI4070 KM40 40 40 70 23 63 83 8 MM 1145068 KM50CLAWDI5080 KM50 50 50 80 25 78 98 10 MM 1145095 KM63CLAWDI60160 KM63 63 60 160 100 94 123 10 MM 1145094 KM63CLAVVDI6090 KM63 63 60 90 30 94 123 10 MM В дюймах номер заказа Каталожный номер CSWS размер системы D1 D L1 L2 LS D2 размер ключа-приводной винт Правосторонний 1228680 KM32CLANVDI3060 KM32 1.26 1.181 2.362 .79 2.17 2.68 6 MM 1145074 KM40CLANVDI4070 KM40 1.57 1.575 2.756 .91 2.48 3.27 8 MM 1145067 KM50CLANVDI5080 KM50 1.97 1.969 3.150 .98 3.07 3.86 10 MM 1145093 KM63CLANVDI60160 KM63 2.48 2.362 6.299 3.94 3.70 4.84 10 MM 1145092 KM63CLANVDI6090 KM63 2.48 2.362 3.543 1.18 3.70 4.84 10 MM 1145075 Левосторонний KM40CLAVVDI4070 KM40 1.57 1.575 2.756 .91 2.48 3.27 8 MM 1145068 KM50CLAVVDI5080 KM50 1.97 1.969 3.150 .98 3.07 3.86 10 MM 1145095 KM63CLAVVDI60160 KM63 2.48 2.362 6.299 3.94 3.70 4.84 10 MM 1145094 KM63CLAVVDI6090 KM63 2.48 2.362 3.543 1.18 3.70 4.84 10 MM Техническую информацию см. на стр. 773.
