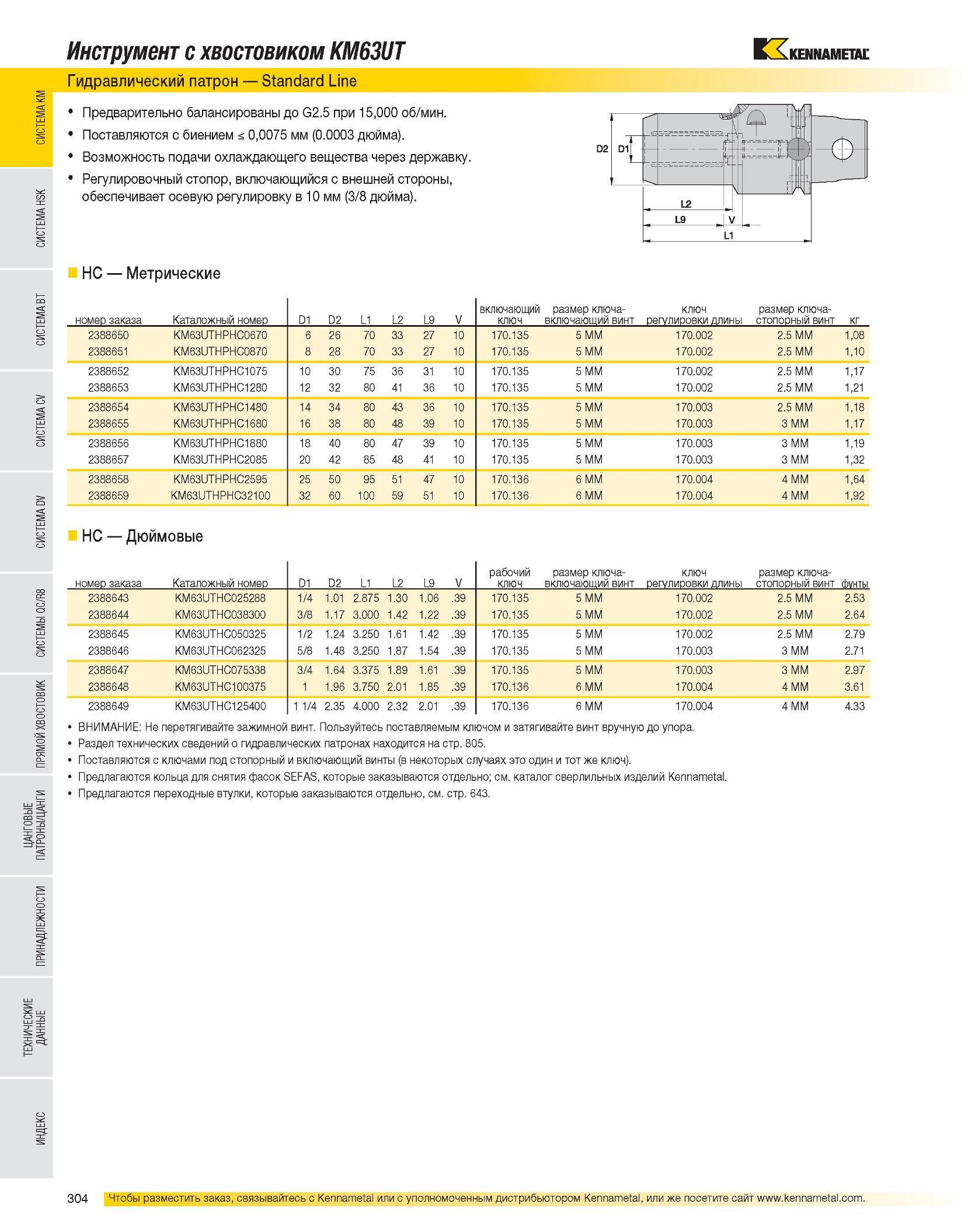

Инструмент с хвостовиком KM63UT Гидравлический патрон Standard Line Предварительно балансированы до G2.5 при 15,000 об/мин. Поставляются с биением < 0,0075 мм (0.0003 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC Метрические номер заказа Каталожный номер D1 D2 L1 L2 L9 V включающий ключ размер ключа-включающий винт ключ регулировки длины размер ключа-стопорный винт кг 2388650 KM63UTHPHC0670 6 26 70 33 27 10 170.135 5 MM 170.002 2.5 MM 1,08 2388651 KM63UTHPHC0870 8 28 70 33 27 10 170.135 5 MM 170.002 2.5 MM 1,10 2388652 KM63UTHPHC1075 10 30 75 36 31 10 170.135 5 MM 170.002 2.5 MM 1,17 2388653 KM63UTHPHC1280 12 32 80 41 36 10 170.135 5 MM 170.002 2.5 MM 1,21 2388654 KM63UTHPHC1480 14 34 80 43 36 10 170.135 5 MM 170.003 2.5 MM 1,18 2388655 KM63UTHPHC1680 16 38 80 48 39 10 170.135 5 MM 170.003 3 MM 1,17 2388656 KM63UTHPHC1880 18 40 80 47 39 10 170.135 5 MM 170.003 3 MM 1,19 2388657 KM63UTHPHC2085 20 42 85 48 41 10 170.135 5 MM 170.003 3 MM 1,32 2388658 KM63UTHPHC2595 25 50 95 51 47 10 170.136 6 MM 170.004 4 MM 1,64 2388659 KM63UTHPHC32100 32 60 100 59 51 10 170.136 6 MM 170.004 4 MM 1,92 HC Дюймовые номер заказа Каталожный номер D1 D2 L1 L2 L9 V рабочий ключ размер ключа-включающий винт ключ регулировки длины размер ключа-стопсюный винт фунты 2388643 KM63UTHC025288 1/4 1.01 2.875 1.30 1.06 .39 170.135 5 MM 170.002 2.5 MM 2.53 2388644 KM63UTHC038300 3/8 1.17 3.000 1.42 1.22 .39 170.135 5 MM 170.002 2.5 MM 2.64 2388645 KM63UTHC050325 1/2 1.24 3.250 1.61 1.42 .39 170.135 5 MM 170.002 2.5 MM 2.79 2388646 KM63UTHC062325 5/8 1.48 3.250 1.87 1.54 .39 170.135 5 MM 170.003 3 MM 2.71 2388647 KM63UTHC075338 3/4 1.64 3.375 1.89 1.61 .39 170.135 5 MM 170.003 3 MM 2.97 2388648 KM63UTHC100375 1 1.96 3.750 2.01 1.85 .39 170.136 6 MM 170.004 4 MM 3.61 2388649 KM63UTHC125400 1 1/4 2.35 4.000 2.32 2.01 .39 170.136 6 MM 170.004 4 MM 4.33 ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
