304 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.302

Каталог KENNAMETAL 2007 Системы инструмента Стр. 302 0304 Lab2u

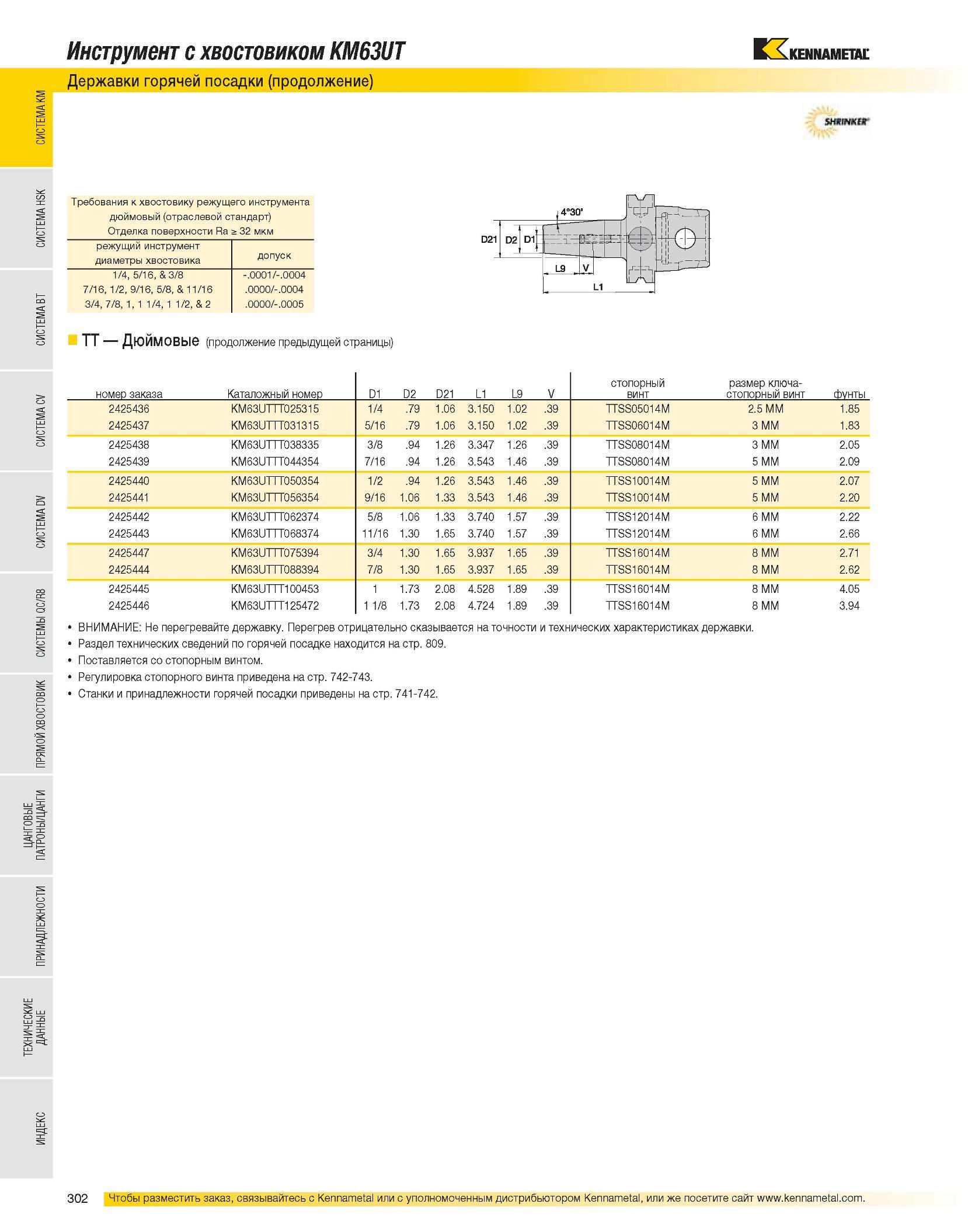

Инструмент с хвостовиком KM63UT Державки горячей посадки (продолжение) Требования к хвостовику режущего инструмента дюймовый (отраслевой стандарт) Отделка поверхности Ra > 32 мкм режущий инструмент диаметры хвостовика допуск 1/4, 5/16, & 3/8 -.0001/-.0004 7/16, 1/2, 9/16, 5/8, & 11/16 .0000/-.0004 3/4, 7/8, 1, 1 1/4, 1 1/2, & 2 .0000/-.0005 TT Дюймовые (продолжение предыдущей страницы) номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт фунты 2425436 KM63UTTT025315 1/4 .79 1.06 3.150 1.02 .39 TTSS05014M 2.5 MM 1.85 2425437 KM63UTTT031315 5/16 .79 1.06 3.150 1.02 .39 TTSS06014M 3 MM 1.83 2425438 KM63UTTT038335 3/8 .94 1.26 3.347 1.26 .39 TTSS08014M 3 MM 2.05 2425439 KM63UTTT044354 7/16 .94 1.26 3.543 1.46 .39 TTSS08014M 5 MM 2.09 2425440 KM63UTTT050354 1/2 .94 1.26 3.543 1.46 .39 TTSS10014M 5 MM 2.07 2425441 KM63UTTT056354 9/16 1.06 1.33 3.543 1.46 .39 TTSS10014M 5 MM 2.20 2425442 KM63UTTT062374 5/8 1.06 1.33 3.740 1.57 .39 TTSS12014M 6 MM 2.22 2425443 KM63UTTT068374 11/16 1.30 1.65 3.740 1.57 .39 TTSS12014M 6 MM 2.66 2425447 KM63UTTT075394 3/4 1.30 1.65 3.937 1.65 .39 TTSS16014M 8 MM 2.71 2425444 KM63UTTT088394 7/8 1.30 1.65 3.937 1.65 .39 TTSS16014M 8 MM 2.62 2425445 KM63UTTT100453 1 1.73 2.08 4.528 1.89 .39 TTSS16014M 8 MM 4.05 2425446 KM63UTTT125472 1 1/8 1.73 2.08 4.724 1.89 .39 TTSS16014M 8 MM 3.94 ВНИМАНИЕ: Не перегревайте державку. Перегрев отрицательно сказывается на точности и технических характеристиках державки. Раздел технических сведений по горячей посадке находится на стр. 809. Поставляется со стопорным винтом. Регулировка стопорного винта приведена на стр. 742-743. Станки и принадлежности горячей посадки приведены на стр. 741-742.
