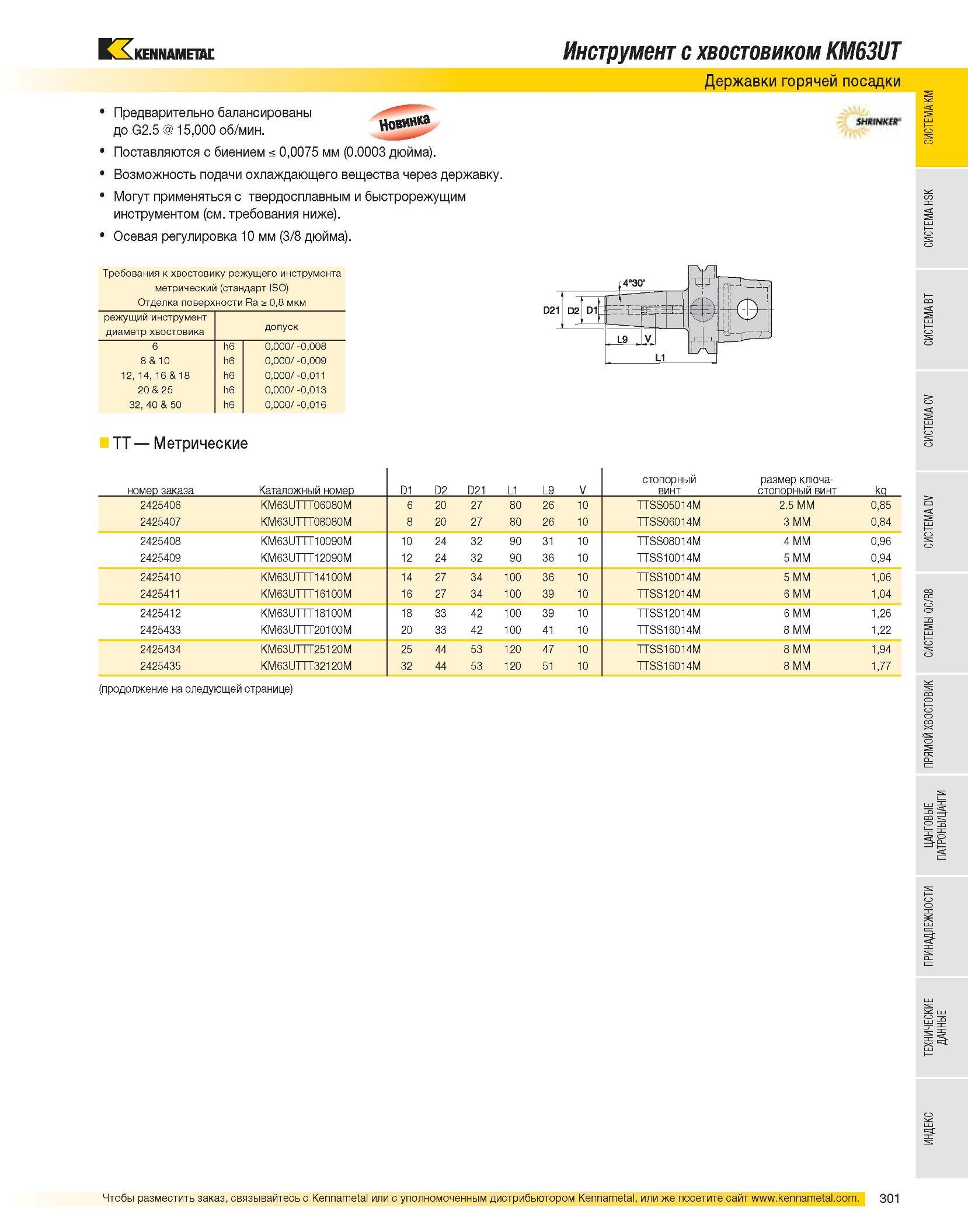

Предварительно балансированы до G2.5 @ 15,000 об/мин. Поставляются с биением 0,0075 мм (0.0003 дюйма). Возможность подачи охлаждающего вещества через державку. Могут применяться с твердосплавным и быстрорежущим инструментом (см. требования ниже). Осевая регулировка 10 мм (3/8 дюйма). Инструмент с хвостовиком KM63UT Державки горячей посадки Требования к хвостовику режущего инструмента метрический (стандарт ISO) Отделка поверхности Ra 0,8 мкм режущий инструмент диаметр хвостовика допуск 6 h6 0,000/ -0,008 8 & 10 h6 0,000/ -0,009 12, 14, 16 & 18 h6 0,000/ -0,011 20 & 25 h6 0,000/ -0,013 32, 40 & 50 h6 0,000/ -0,016 TT Метрические номер заказа Каталожный номер D1 D2 D21 L1 L9 V стопорный винт размер ключа-стопорный винт kg 2425406 KM63UTTT06080M 6 20 27 80 26 10 TTSS05014M 2.5 MM 0,85 2425407 KM63UTTT08080M 8 20 27 80 26 10 TTSS06014M 3 MM 0,84 2425408 KM63UTTT10090M 10 24 32 90 31 10 TTSS08014M 4 MM 0,96 2425409 KM63UTTT12090M 12 24 32 90 36 10 TTSS10014M 5 MM 0,94 2425410 KM63UTTT14100M 14 27 34 100 36 10 TTSS10014M 5 MM 1,06 2425411 KM63UTTT16100M 16 27 34 100 39 10 TTSS12014M 6 MM 1,04 2425412 KM63UTTT18100M 18 33 42 100 39 10 TTSS12014M 6 MM 1,26 2425433 KM63UTTT20100M 20 33 42 100 41 10 TTSS16014M 8 MM 1,22 2425434 KM63UTTT25120M 25 44 53 120 47 10 TTSS16014M 8 MM 1,94 2425435 KM63UTTT32120M 32 44 53 120 51 10 TTSS16014M 8 MM 1,77 (продолжение на следующей странице)
