302 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.300

Каталог KENNAMETAL 2007 Системы инструмента Стр. 300 0302 Lab2u

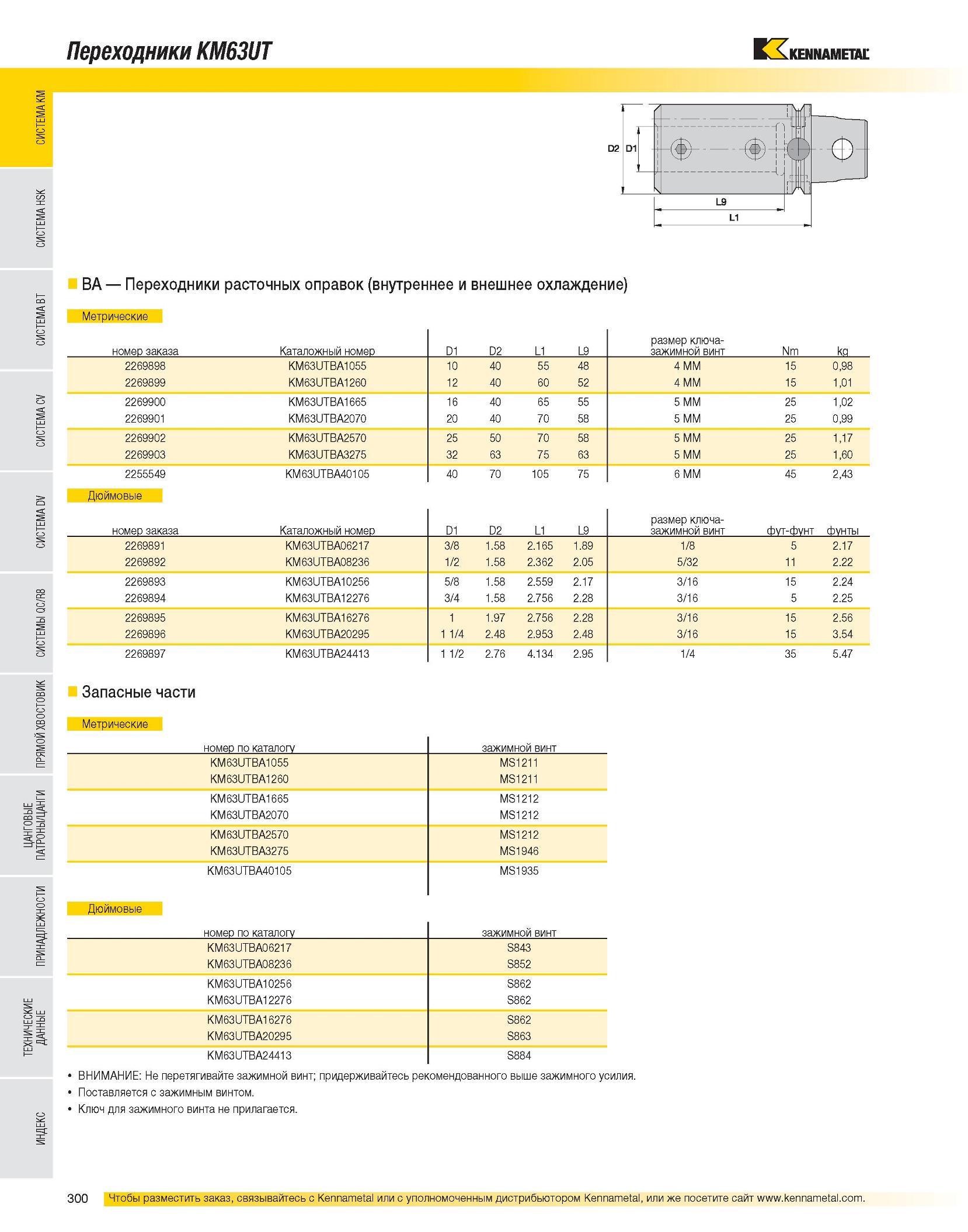

Переходники KM63UT BA Переходники расточных оправок (внутреннее и внешнее охлаждение) Метрические номер заказа Каталожный номер D1 D2 L1 L9 размер ключа-зажимной винт Nm kg 2269898 KM63UTBA1055 10 40 55 48 4 MM 15 0,98 2269899 KM63UTBA1260 12 40 60 52 4 MM 15 1,01 2269900 KM63UTBA1665 16 40 65 55 5 MM 25 1,02 2269901 KM63UTBA2070 20 40 70 58 5 MM 25 0,99 2269902 KM63UTBA2570 25 50 70 58 5 MM 25 1,17 2269903 KM63UTBA3275 32 63 75 63 5 MM 25 1,60 2255549 KM63UTBA40105 40 70 105 75 6 MM 45 2,43 Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 размер ключа-зажимной винт фут-фунт фунты 2269891 KM63UTBA06217 3/8 1.58 2.165 1.89 1/8 5 2.17 2269892 KM63UTBA08236 1/2 1.58 2.362 2.05 5/32 11 2.22 2269893 KM63UTBA10256 5/8 1.58 2.559 2.17 3/16 15 2.24 2269894 KM63UTBA12276 3/4 1.58 2.756 2.28 3/16 5 2.25 2269895 KM63UTBA16276 1 1.97 2.756 2.28 3/16 15 2.56 2269896 KM63UTBA20295 1 1/4 2.48 2.953 2.48 3/16 15 3.54 2269897 KM63UTBA24413 1 1/2 2.76 4.134 2.95 1/4 35 5.47 Запасные части Метрические номер по каталогу зажимной винт KM63UTBA1055 MS1211 KM63UTBA1260 MS1211 KM63UTBA1665 MS1212 KM63UTBA2070 MS1212 KM63UTBA2570 MS1212 KM63UTBA3275 MS1946 KM63UTBA40105 MS1935 Дюймовые номер по каталогу зажимной винт KM63UTBA06217 S843 KM63UTBA08236 S852 KM63UTBA10256 S862 KM63UTBA12276 S862 KM63UTBA16276 S862 KM63UTBA20295 S863 KM63UTBA24413 S884 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается.
