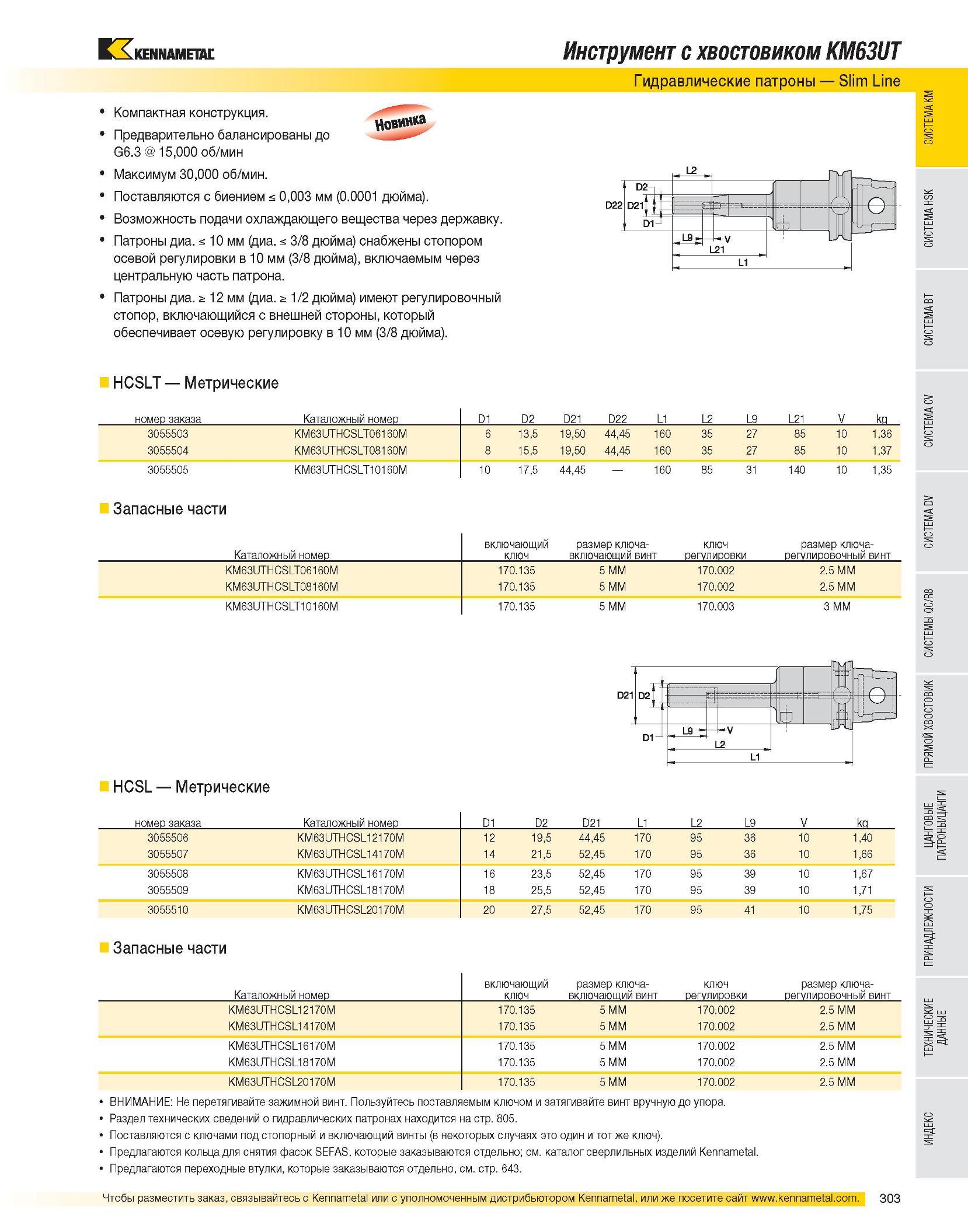

Компактная конструкция. Предварительно балансированы до G6.3 @ 15,000 об/мин Максимум 30,000 об/мин. Поставляются с биением 0,003 мм (0.0001 дюйма). Возможность подачи охлаждающего вещества через державку. Патроны диа. 10 мм (диа. 3/8 дюйма) снабжены стопором осевой регулировки в 10 мм (3/8 дюйма), включаемым через центральную часть патрона. Патроны диа. 12 мм (диа. 1/2 дюйма) имеют регулировочный стопор, включающийся с внешней стороны, который обеспечивает осевую регулировку в 10 мм (3/8 дюйма). Инструмент с хвостовиком KM63UT Гидравлические патроны Slim Line HCSLT Метрические номер заказа Каталожный номер D1 D2 D21 D22 L1 L2 L9 L21 V kg 3055503 KM63UTHCSLT06160M 6 13,5 19,50 44,45 160 35 27 85 10 1,36 3055504 KM63UTHCSLT08160M 8 15,5 19,50 44,45 160 35 27 85 10 1,37 3055505 KM63UTHCSLT10160M 10 17,5 44,45 160 85 31 140 10 1,35 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ регулировки размер ключа-регулировочный винт KM63UTHCSLT06160M 170.135 5 MM 170.002 2.5 MM KM63UTHCSLT08160M 170.135 5 MM 170.002 2.5 MM KM63UTHCSLT10160M 170.135 5 MM 170.003 3 MM HCSL Метрические номер заказа Каталожный номер D1 D2 D21 L1 L2 L9 V kg 3055506 KM63UTHCSL12170M 12 19,5 44,45 170 95 36 10 1,40 3055507 KM63UTHCSL14170M 14 21,5 52,45 170 95 36 10 1,66 3055508 KM63UTHCSL16170M 16 23,5 52,45 170 95 39 10 1,67 3055509 KM63UTHCSL18170M 18 25,5 52,45 170 95 39 10 1,71 3055510 KM63UTHCSL20170M 20 27,5 52,45 170 95 41 10 1,75 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ регулировки размер ключа-регулировочный винт KM63UTHCSL12170M 170.135 5 MM 170.002 2.5 MM KM63UTHCSL14170M 170.135 5 MM 170.002 2.5 MM KM63UTHCSL16170M 170.135 5 MM 170.002 2.5 MM KM63UTHCSL18170M 170.135 5 MM 170.002 2.5 MM KM63UTHCSL20170M 170.135 5 MM 170.002 2.5 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
