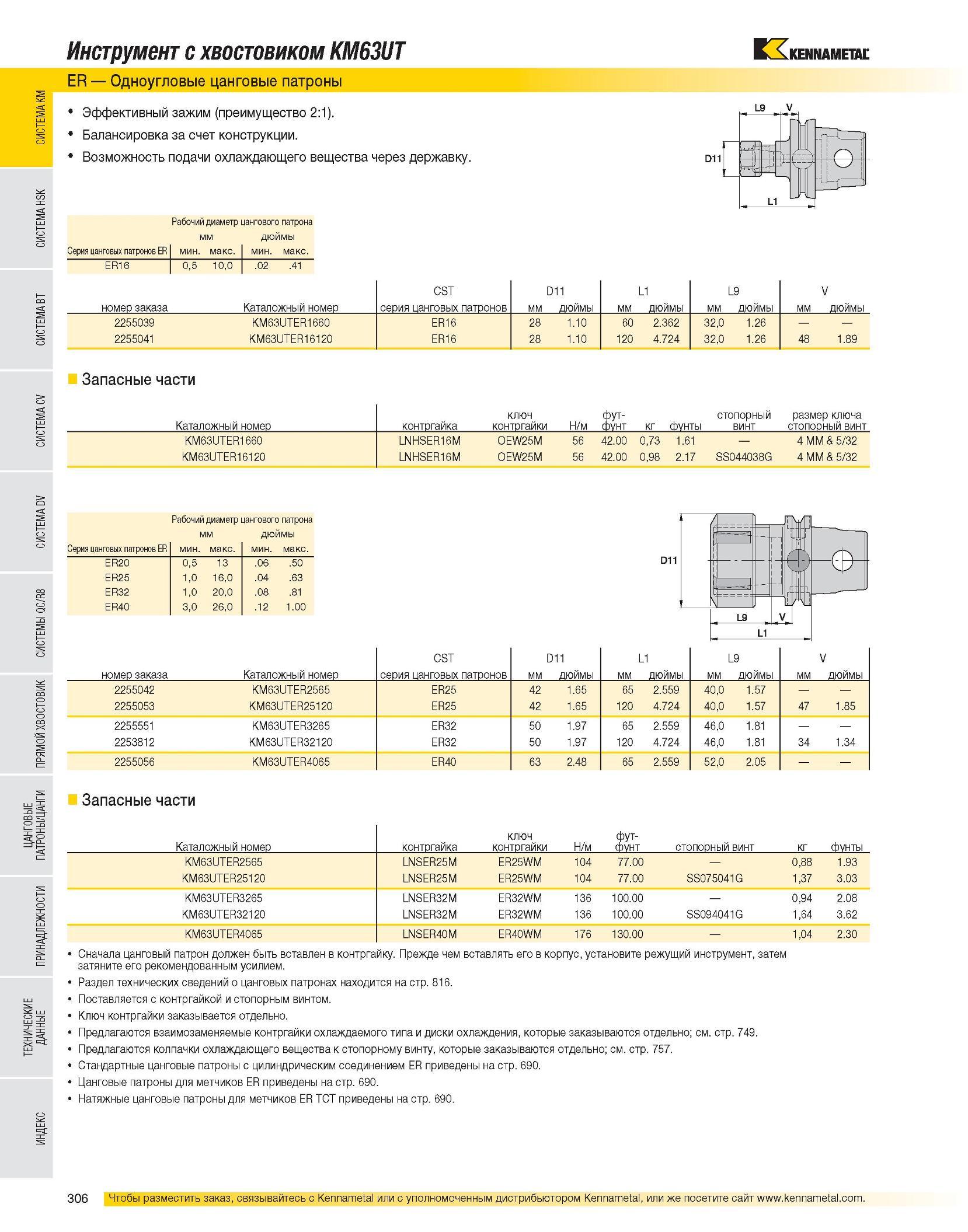

Инструмент с хвостовиком KM63UT ER Одноугловые цанговые патроны Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER16 0,5 10,0 .02 .41 номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы мм L9 дюймы V мм дюймы 2255039 KM63UTER1660 ER16 28 1.10 60 2.362 32,0 1.26 2255041 KM63UTER16120 ER16 28 1.10 120 4.724 32,0 1.26 48 1.89 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут-фунт -ее кг фунты стопорный винт размер ключа стопорный винт KM63UTER1660 LNHSER16M OEW25M 56 42.00 0,73 1.61 4 MM & 5/32 KM63UTER16120 LNHSER16M OEW25M 56 42.00 0,98 2.17 SS044038G 4 MM & 5/32 Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER20 0,5 13 .06 .50 ER25 1,0 16,0 .04 .63 ER32 1,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 CST D11 L1 L9 V номер заказа Каталожный номер серия цанговых патронов мм дюймы мм дюймы мм дюймы мм дюймы 2255042 KM63UTER2565 ER25 42 1.65 65 2.559 40,0 1.57 2255053 KM63UTER25120 ER25 42 1.65 120 4.724 40,0 1.57 47 1.85 2255551 KM63UTER3265 ER32 50 1.97 65 2.559 46,0 1.81 2253812 KM63UTER32120 ER32 50 1.97 120 4.724 46,0 1.81 34 1.34 2255056 KM63UTER4065 ER40 63 2.48 65 2.559 52,0 2.05 Запасные части Каталожный номер контргайка ключ контргайки Н/м фут- фунт стопорный винт кг фунты KM63UTER2565 LNSER25M ER25WM 104 77.00 0,88 1.93 KM63UTER25120 LNSER25M ER25WM 104 77.00 SS075041G 1,37 3.03 KM63UTER3265 LNSER32M ER32WM 136 100.00 0,94 2.08 KM63UTER32120 LNSER32M ER32WM 136 100.00 SS094041G 1,64 3.62 KM63UTER4065 LNSER40M ER40WM 176 130.00 1,04 2.30 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 749. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690.
