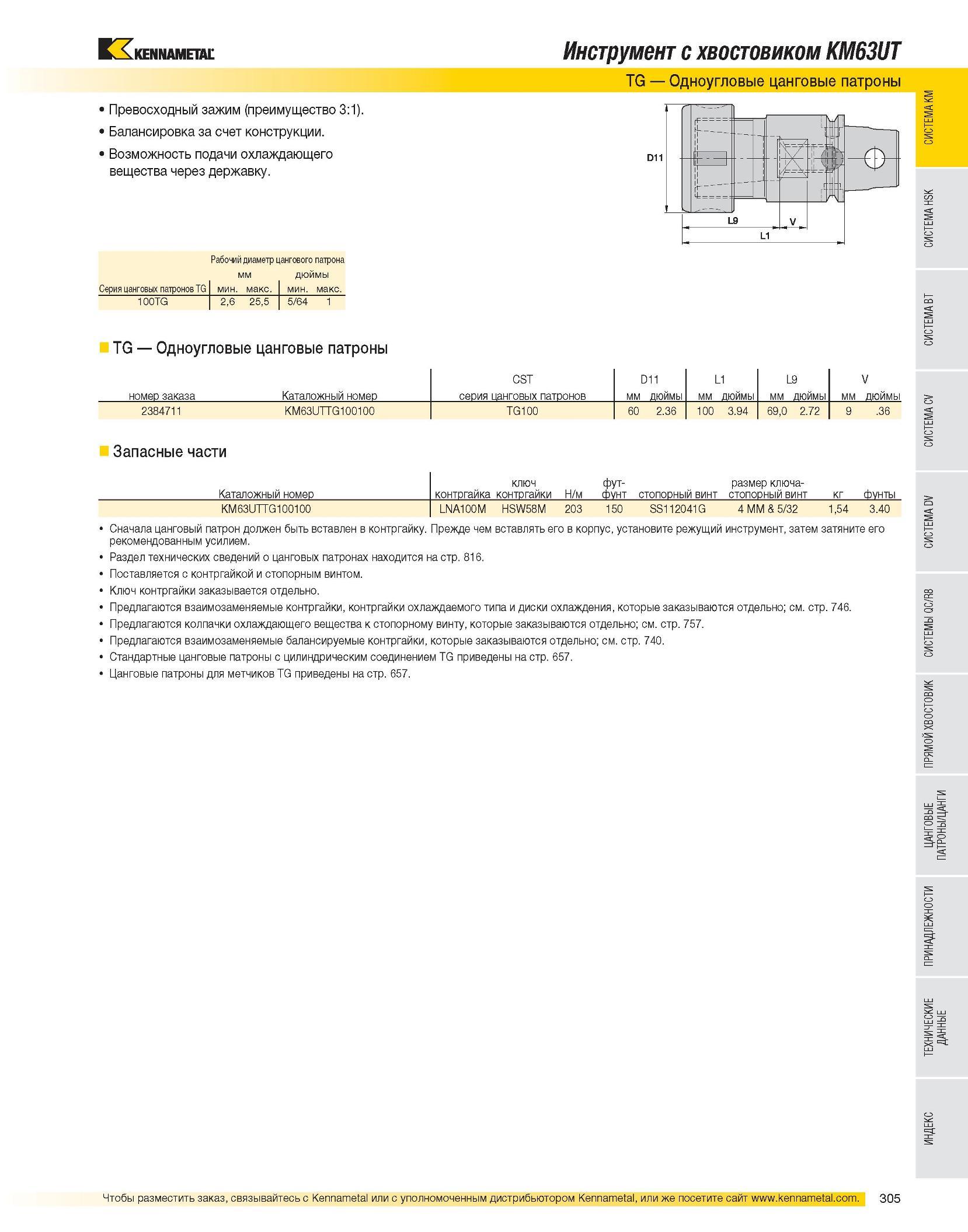

Инструмент с хвостовиком KM63UT TG Одноугловые цанговые патроны Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. 100TG 2,6 25,5 5/64 1 TG Одноугловые цанговые патроны номер заказа Каталожный номер CST серия цанговых патронов D11 мм дюймы L1 мм дюймы L9 мм дюймы V мм дюймы 2384711 KM63UTTG100100 TG100 60 2.36 100 3.94 69,0 2.72 9 .36 Запасные части Каталожный номер ключ контргайка контргайки Н/м фут-фунт 8-9 стопорный винт размер ключа-стопорный винт кг фунты KM63UTTG100100 LNA100M HSW58M 203 150 SS112041G 4 MM & 5/32 1,54 3.40 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657.
