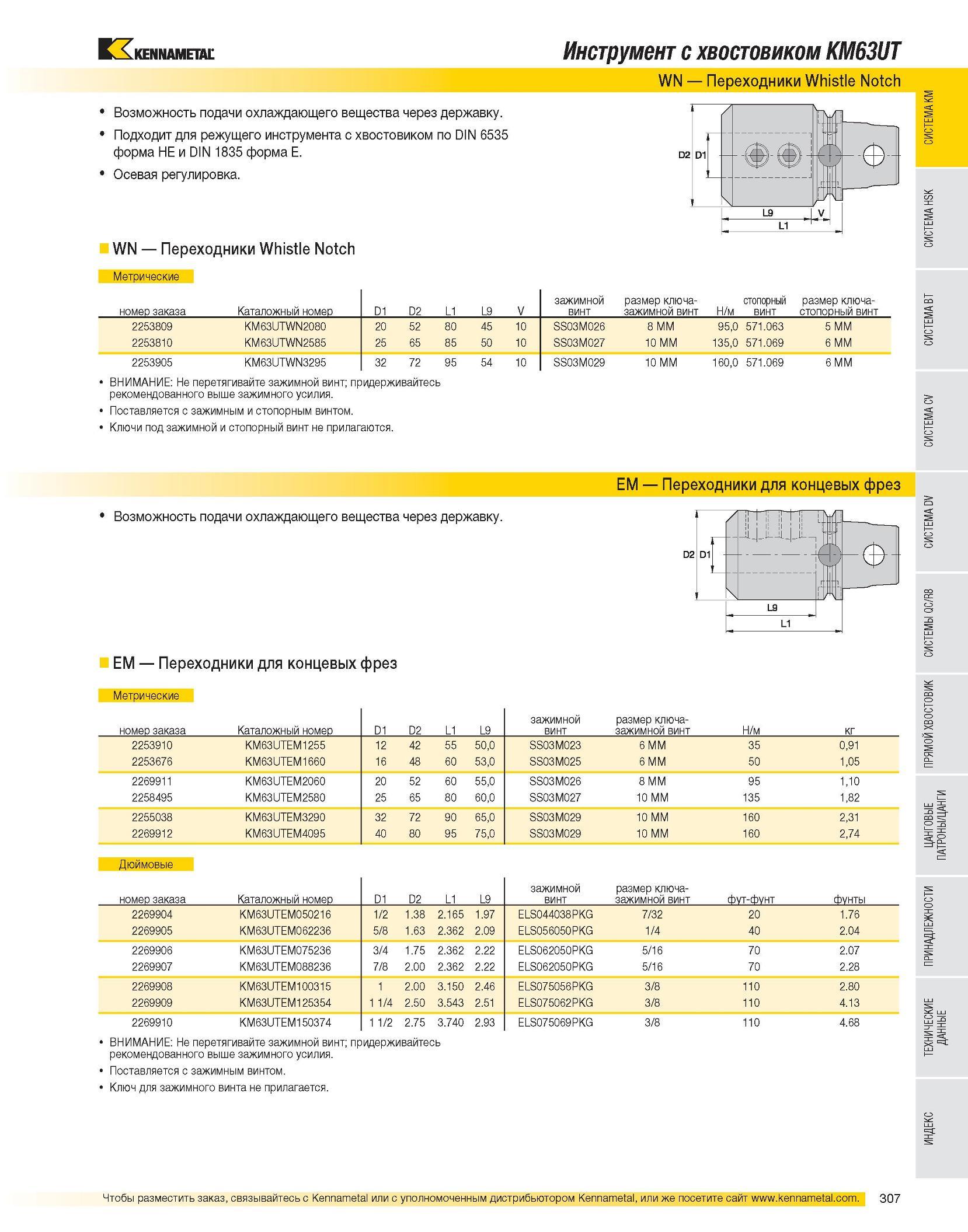

309 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.307

Каталог KENNAMETAL 2007 Системы инструмента Стр. 307 0309 Lab2u

Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN Переходники Whistle Notch Инструмент с хвостовиком KM63UT WN Переходники Whistle Notch Метрические номер заказа Каталожный номер D1 D2 L1 L9 V зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 2253809 KM63UTWN2080 20 52 80 45 10 SS03M026 8 MM 95,0 571.063 5 MM 2253810 KM63UTWN2585 25 65 85 50 10 SS03M027 10 MM 135,0 571.069 6 MM 2253905 KM63UTWN3295 32 72 95 54 10 SS03M029 10 MM 160,0 571.069 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. EM Переходники для концевых фрез Возможность подачи охлаждающего вещества через державку. EM Переходники для концевых фрез Метрические номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт Н/м кг 2253910 KM63UTEM1255 12 42 55 50,0 SS03M023 6 MM 35 0,91 2253676 KM63UTEM1660 16 48 60 53,0 SS03M025 6 MM 50 1,05 2269911 KM63UTEM2060 20 52 60 55,0 SS03M026 8 MM 95 1,10 2258495 KM63UTEM2580 25 65 80 60,0 SS03M027 10 MM 135 1,82 2255038 KM63UTEM3290 32 72 90 65,0 SS03M029 10 MM 160 2,31 2269912 KM63UTEM4095 40 80 95 75,0 SS03M029 10 MM 160 2,74 Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт фут-фунт фунты 2269904 KM63UTEM050216 1/2 1.38 2.165 1.97 ELS044038PKG 7/32 20 1.76 2269905 KM63UTEM062236 5/8 1.63 2.362 2.09 ELS056050PKG 1/4 40 2.04 2269906 KM63UTEM075236 3/4 1.75 2.362 2.22 ELS062050PKG 5/16 70 2.07 2269907 KM63UTEM088236 7/8 2.00 2.362 2.22 ELS062050PKG 5/16 70 2.28 2269908 KM63UTEM100315 1 2.00 3.150 2.46 ELS075056PKG 3/8 110 2.80 2269909 KM63UTEM125354 1 1/4 2.50 3.543 2.51 ELS075062PKG 3/8 110 4.13 2269910 KM63UTEM150374 1 1/2 2.75 3.740 2.93 ELS075069PKG 3/8 110 4.68 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается.
