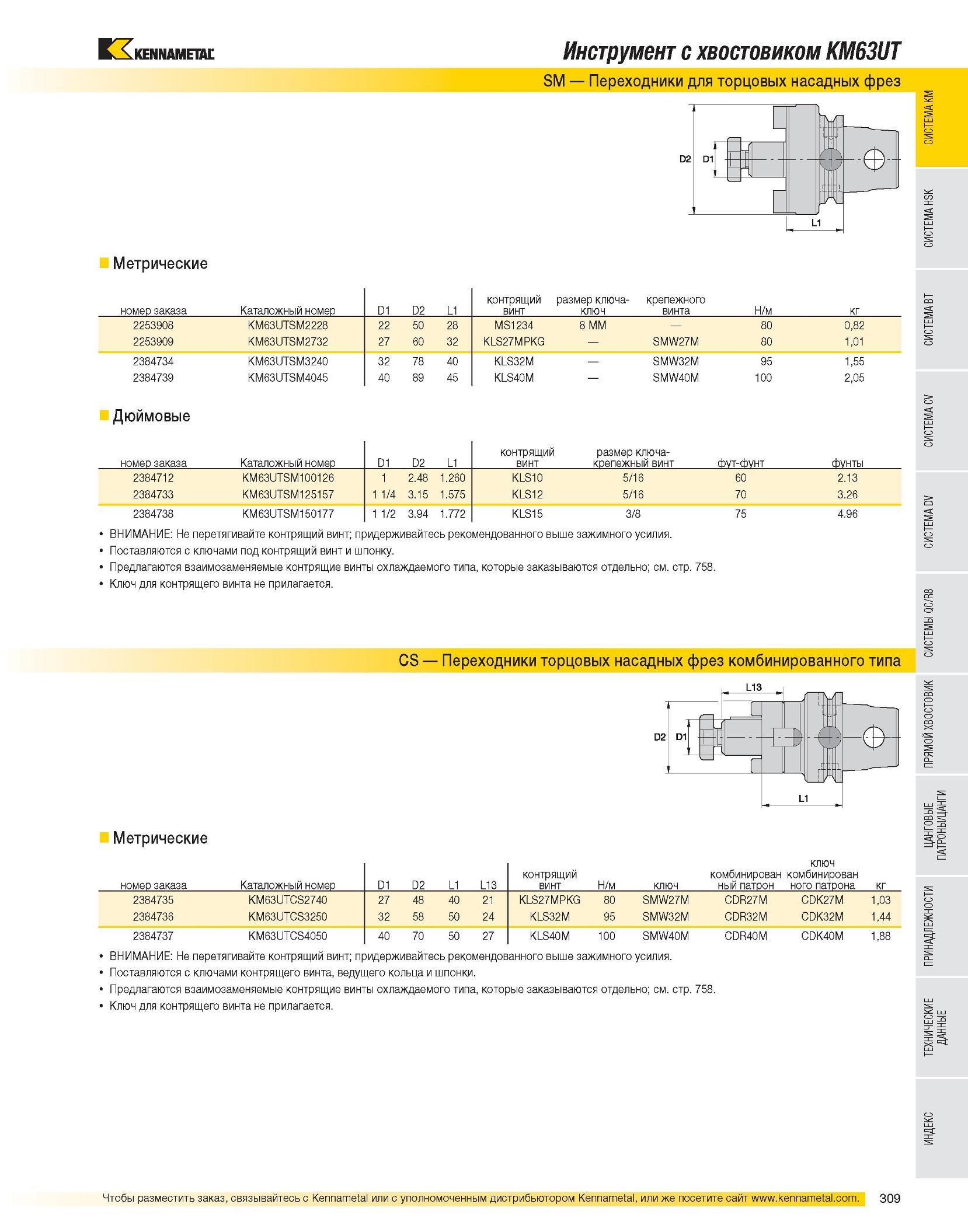

Инструмент с хвостовиком KM63UT SM Переходники для торцовых насадных фрез Метрические номер заказа Каталожный номер D1 D2 L1 контрящий винт размер ключа-ключ крепежного винта Н/м кг 2253908 KM63UTSM2228 22 50 28 MS1234 8 MM 80 0,82 2253909 KM63UTSM2732 27 60 32 KLS27MPKG - SMW27M 80 1,01 2384734 KM63UTSM3240 32 78 40 KLS32M SMW32M 95 1,55 2384739 KM63UTSM4045 40 89 45 KLS40M - SMW40M 100 2,05 Дюймовые номер заказа Каталожный номер D1 D2 L1 контрящий винт размер ключа-крепежный винт фут-фунт фунты 2384712 KM63UTSM100126 1 2.48 1.260 KLS10 5/16 60 2.13 2384733 KM63UTSM125157 1 1/4 3.15 1.575 KLS12 5/16 70 3.26 2384738 KM63UTSM150177 1 1/2 3.94 1.772 KLS15 3/8 75 4.96 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. CS Переходники торцовых насадных фрез комбинированного типа Метрические номер заказа Каталожный номер D1 D2 L1 L13 контрящий винт Н/м ключ ключ комбинирован комбинирован ный патрон ного патрона кг 2384735 KM63UTCS2740 27 48 40 21 KLS27MPKG 80 SMW27M CDR27M CDK27M 1,03 2384736 KM63UTCS3250 32 58 50 24 KLS32M 95 SMW32M CDR32M CDK32M 1,44 2384737 KM63UTCS4050 40 70 50 27 KLS40M 100 SMW40M CDR40M CDK40M 1,88 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами контрящего винта, ведущего кольца и шпонки. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается.
