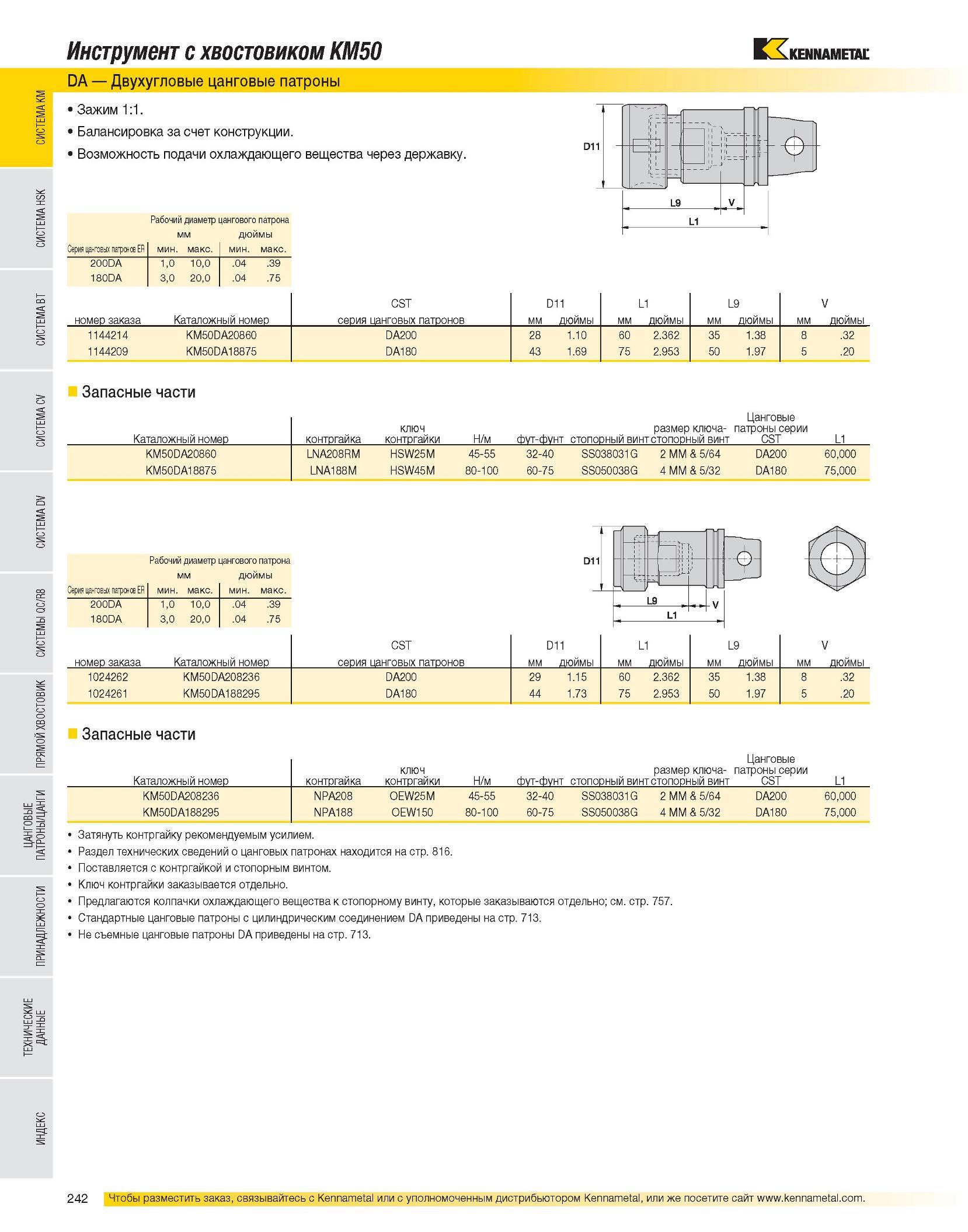

Инструмент с хвостовиком KM50 DA Двухугловые цанговые патроны Зажим 1:1. Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. 200DA 1,0 10,0 .04 .39 180DA 3,0 20,0 .04 .75 номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1144214 KM50DA20860 DA200 28 1.10 60 2.362 35 1.38 8 .32 1144209 KM50DA18875 DA180 43 1.69 75 2.953 50 1.97 5 .20 Запасные части Каталожный номер контргайка ключ контргайки Н/м размер ключа-фут-фунт стопорный винт стопорный винт Цанговые патроны серии CST L1 KM50DA20860 LNA208RM HSW25M 45-55 32-40 SS038031G 2 MM & 5/64 DA200 60,000 KM50DA18875 LNA188M HSW45M 80-100 60-75 SS050038G 4 MM & 5/32 DA180 75,000 Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. 200DA 1,0 10,0 .04 .39 180DA 3,0 20,0 .04 .75 номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1024262 KM50DA208236 DA200 29 1.15 60 2.362 35 1.38 8 .32 1024261 KM50DA188295 DA180 44 1.73 75 2.953 50 1.97 5 .20 Запасные части Каталожный номер контргайка ключ контргайки Н/м размер ключа-фут-фунт стопорный винт стопорный винт Цанговые патроны серии CST L1 KM50DA208236 NPA208 OEW25M 45-55 32-40 SS038031G 2 MM & 5/64 DA200 60,000 KM50DA188295 NPA188 OEW150 80-100 60-75 SS050038G 4 MM & 5/32 DA180 75,000 Затянуть контргайку рекомендуемым усилием. Раздел технических сведений о цанговых патронах находится на стр. 816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Стандартные цанговые патроны с цилиндрическим соединением DA приведены на стр. 713. Не съемные цанговые патроны DA приведены на стр. 713.
