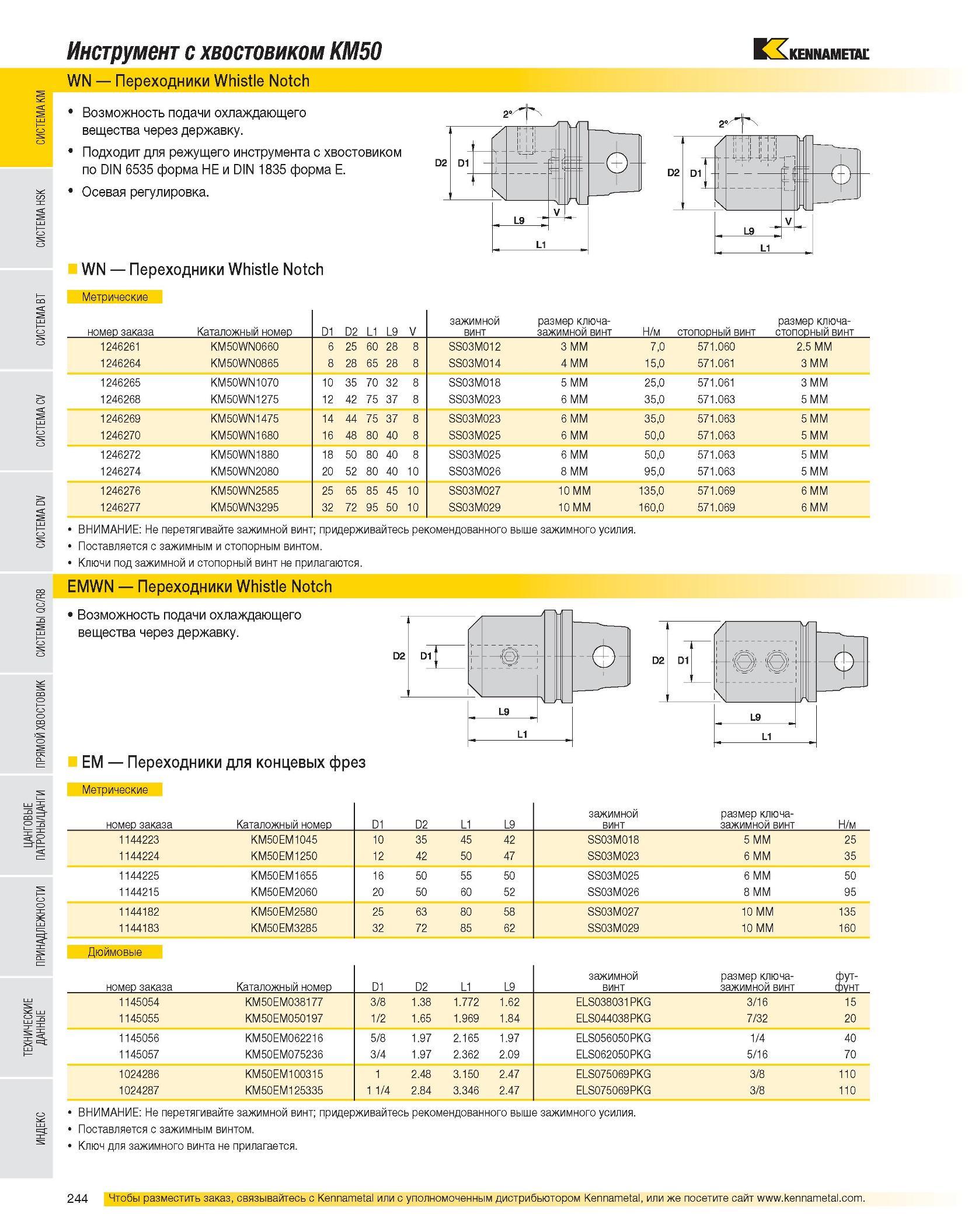

246 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.244

Каталог KENNAMETAL 2007 Системы инструмента Стр. 244 0246 Lab2u

Инструмент с хвостовиком KM50 WN Переходники Whistle Notch Возможность подачи охлаждающего вещества через державку. Подходит для режущего инструмента с хвостовиком по DIN 6535 форма HE и DIN 1835 форма E. Осевая регулировка. WN Переходники Whistle Notch Метрические номер заказа Каталожный номер D1 D2 L1 L9 V зажимной винт размер ключа-зажимной винт Н/м стопорный винт размер ключа-стопорный винт 1246261 KM50WN0660 6 25 60 28 8 SS03M012 3 MM 7,0 571.060 2.5 MM 1246264 KM50WN0865 8 28 65 28 8 SS03M014 4 MM 15,0 571.061 3 MM 1246265 KM50WN1070 10 35 70 32 8 SS03M018 5 MM 25,0 571.061 3 MM 1246268 KM50WN1275 12 42 75 37 8 SS03M023 6 MM 35,0 571.063 5 MM 1246269 KM50WN1475 14 44 75 37 8 SS03M023 6 MM 35,0 571.063 5 MM 1246270 KM50WN1680 16 48 80 40 8 SS03M025 6 MM 50,0 571.063 5 MM 1246272 KM50WN1880 18 50 80 40 8 SS03M025 6 MM 50,0 571.063 5 MM 1246274 KM50WN2080 20 52 80 40 10 SS03M026 8 MM 95,0 571.063 5 MM 1246276 KM50WN2585 25 65 85 45 10 SS03M027 10 MM 135,0 571.069 6 MM 1246277 KM50WN3295 32 72 95 50 10 SS03M029 10 MM 160,0 571.069 6 MM ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным и стопорным винтом. Ключи под зажимной и стопорный винт не прилагаются. EMWN Переходники Whistle Notch Возможность подачи охлаждающего вещества через державку. EM Переходники для концевых фрез Метрические номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт Н/м 1144223 KM50EM1045 10 35 45 42 SS03M018 5 MM 25 1144224 KM50EM1250 12 42 50 47 SS03M023 6 MM 35 1144225 KM50EM1655 16 50 55 50 SS03M025 6 MM 50 1144215 KM50EM2060 20 50 60 52 SS03M026 8 MM 95 1144182 KM50EM2580 25 63 80 58 SS03M027 10 MM 135 1144183 KM50EM3285 32 72 85 62 SS03M029 10 MM 160 Дюймовые номер заказа Каталожный номер D1 D2 L1 L9 зажимной винт размер ключа-зажимной винт ут-унт -ее 1145054 KM50EM038177 3/8 1.38 1.772 1.62 ELS038031PKG 3/16 15 1145055 KM50EM050197 1/2 1.65 1.969 1.84 ELS044038PKG 7/32 20 1145056 KM50EM062216 5/8 1.97 2.165 1.97 ELS056050PKG 1/4 40 1145057 KM50EM075236 3/4 1.97 2.362 2.09 ELS062050PKG 5/16 70 1024286 KM50EM100315 1 2.48 3.150 2.47 ELS075069PKG 3/8 110 1024287 KM50EM125335 1 1/4 2.84 3.346 2.47 ELS075069PKG 3/8 110 ВНИМАНИЕ: Не перетягивайте зажимной винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляется с зажимным винтом. Ключ для зажимного винта не прилагается.
