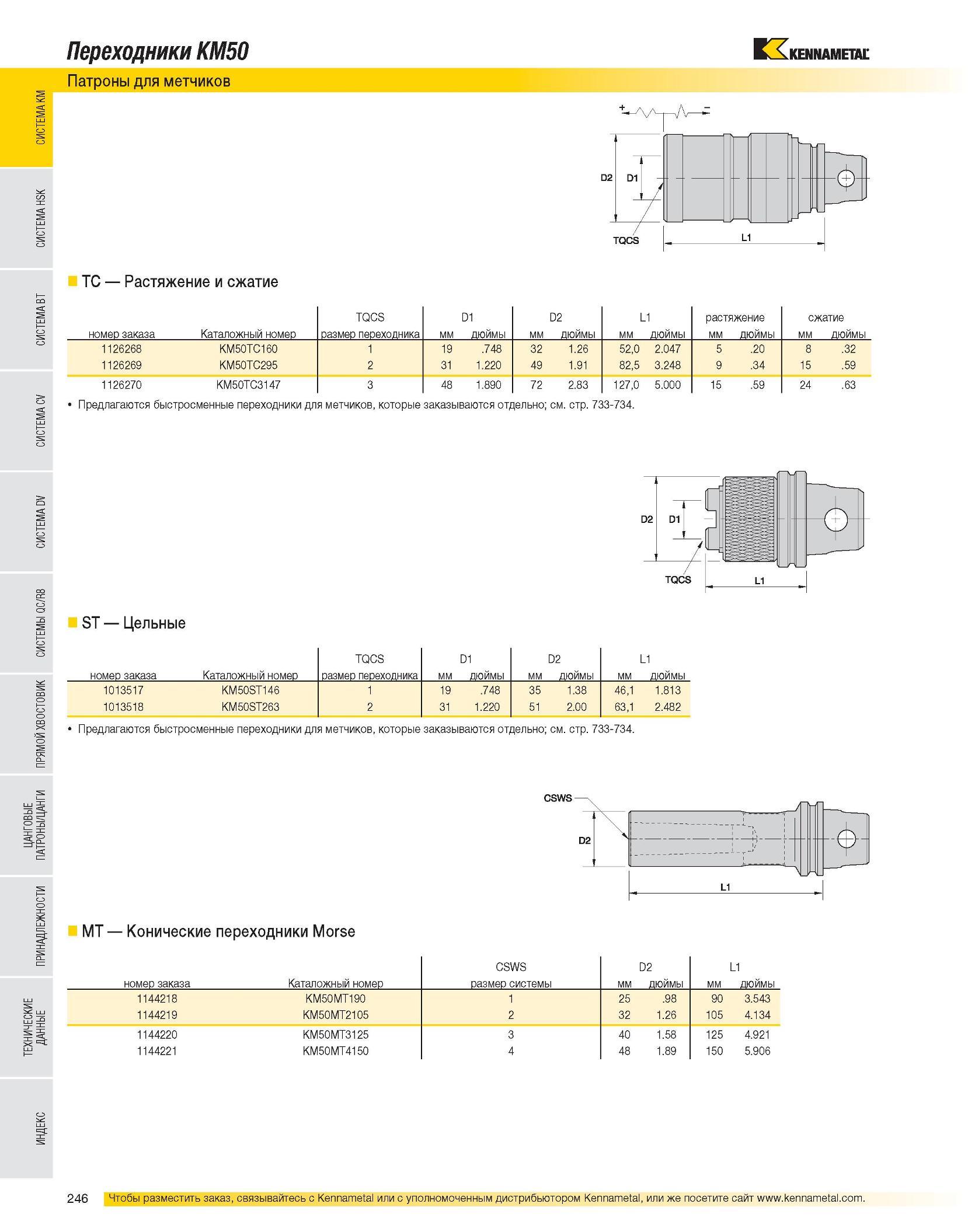

Переходники KM50 Патроны для метчиков TC Растяжение и сжатие TQCS D1 D2 L1 растяжение сжатие номер заказа Каталожный номер размер переходника мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы 1126268 KM50TC160 1 19 .748 32 1.26 52,0 2.047 5 .20 8 .32 1126269 KM50TC295 2 31 1.220 49 1.91 82,5 3.248 9 .34 15 .59 1126270 KM50TC3147 3 48 1.890 72 2.83 127,0 5.000 15 .59 24 .63 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр. 733-734. ST Цельные номер заказа Каталожный номер TQCS размер переходника мм D1 дюймы мм D2 дюймы мм L1 дюймы 1013517 KM50ST146 1 19 .748 35 1.38 46,1 1.813 1013518 KM50ST263 2 31 1.220 51 2.00 63,1 2.482 Предлагаются быстросменные переходники для метчиков, которые заказываются отдельно; см. стр. 733-734. MT Конические переходники Morse номер заказа Каталожный номер CSWS размер системы мм D2 дюймы мм L1 дюймы 1144218 KM50MT190 1 25 .98 90 3.543 1144219 KM50MT2105 2 32 1.26 105 4.134 1144220 KM50MT3125 3 40 1.58 125 4.921 1144221 KM50MT4150 4 48 1.89 150 5.906
