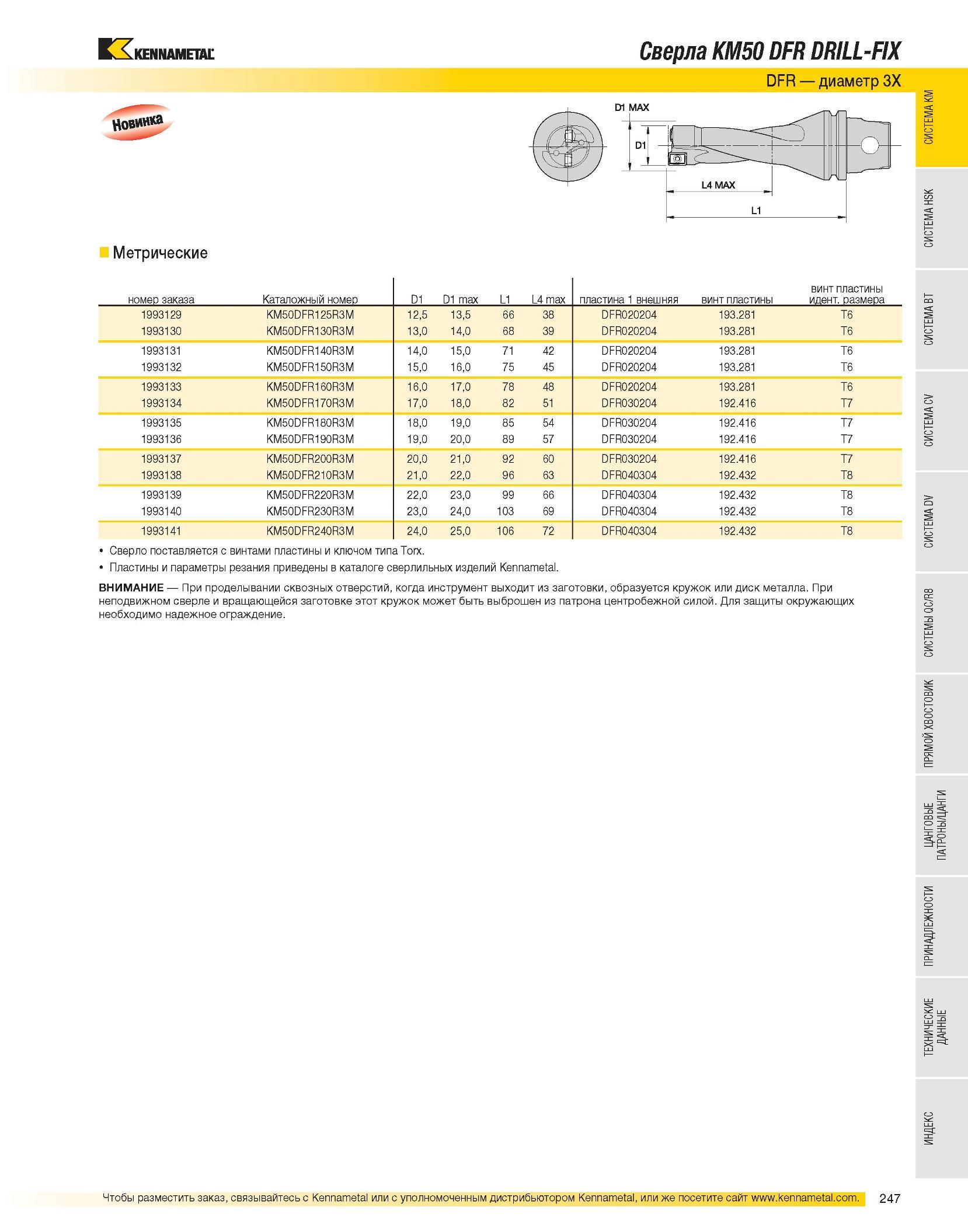

249 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.247

Каталог KENNAMETAL 2007 Системы инструмента Стр. 247 0249 Lab2u

Метрические номер заказа Каталожный номер D1 D1 max L1 L4 max пластина 1 внешняя винт пластины винт пластины идент. размера 1993129 KM50DFR125R3M 12,5 13,5 66 38 DFR020204 193.281 T6 1993130 KM50DFR130R3M 13,0 14,0 68 39 DFR020204 193.281 T6 1993131 KM50DFR140R3M 14,0 15,0 71 42 DFR020204 193.281 T6 1993132 KM50DFR150R3M 15,0 16,0 75 45 DFR020204 193.281 T6 1993133 KM50DFR160R3M 16,0 17,0 78 48 DFR020204 193.281 T6 1993134 KM50DFR170R3M 17,0 18,0 82 51 DFR030204 192.416 T7 1993135 KM50DFR180R3M 18,0 19,0 85 54 DFR030204 192.416 T7 1993136 KM50DFR190R3M 19,0 20,0 89 57 DFR030204 192.416 T7 1993137 KM50DFR200R3M 20,0 21,0 92 60 DFR030204 192.416 T7 1993138 KM50DFR210R3M 21,0 22,0 96 63 DFR040304 192.432 T8 1993139 KM50DFR220R3M 22,0 23,0 99 66 DFR040304 192.432 T8 1993140 KM50DFR230R3M 23,0 24,0 103 69 DFR040304 192.432 T8 1993141 KM50DFR240R3M 24,0 25,0 106 72 DFR040304 192.432 T8 Сверло поставляется с винтами пластины и ключом типа Torx. Пластины и параметры резания приведены в каталоге сверлильных изделий Kennametal. ВНИМАНИЕ При проделывании сквозных отверстий, когда инструмент выходит из заготовки, образуется кружок или диск металла. При неподвижном сверле и вращающейся заготовке этот кружок может быть выброшен из патрона центробежной силой. Для защиты окружающих необходимо надежное ограждение. Сверла KM50 DFR DRILL-FIX DFR диаметр 3X
