247 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.245

Каталог KENNAMETAL 2007 Системы инструмента Стр. 245 0247 Lab2u

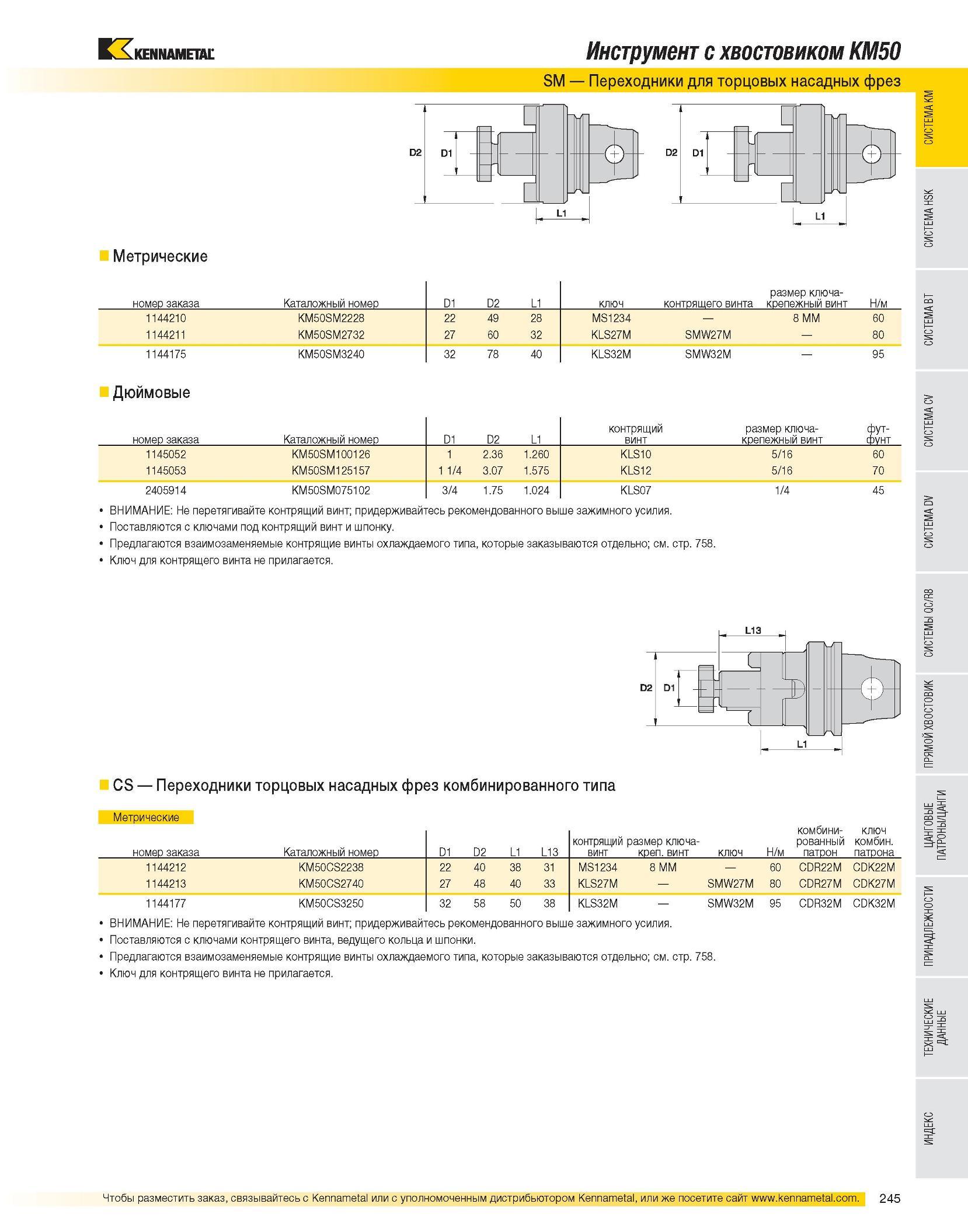

Инструмент с хвостовиком KM50 SM Переходники для торцовых насадных фрез Метрические номер заказа Каталожный номер D1 D2 L1 ключ контрящего винта размер ключа-крепежный винт Н/м 1144210 KM50SM2228 22 49 28 MS1234 8 MM 60 1144211 KM50SM2732 27 60 32 KLS27M SMW27M 80 1144175 KM50SM3240 32 78 40 KLS32M SMW32M 95 Дюймовые контрящий размер ключа- фут- номер заказа Каталожный номер D1 D2 L1 винт крепежный винт фунт 1145052 KM50SM100126 1 2.36 1.260 KLS10 5/16 60 1145053 KM50SM125157 1 1/4 3.07 1.575 KLS12 5/16 70 2405914 KM50SM075102 3/4 1.75 1.024 KLS07 1/4 45 ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами под контрящий винт и шпонку. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается. CS Переходники торцовых насадных фрез комбинированного типа Метрические номер заказа Каталожный номер D1 D2 L1 L13 контрящий размер ключа-винт креп. винт ключ Н/м комбини- рованный патрон ключ комбин. патрона 1144212 KM50CS2238 22 40 38 31 MS1234 8 MM 60 CDR22M CDK22M 1144213 KM50CS2740 27 48 40 33 KLS27M SMW27M 80 CDR27M CDK27M 1144177 KM50CS3250 32 58 50 38 KLS32M SMW32M 95 CDR32M CDK32M ВНИМАНИЕ: Не перетягивайте контрящий винт; придерживайтесь рекомендованного выше зажимного усилия. Поставляются с ключами контрящего винта, ведущего кольца и шпонки. Предлагаются взаимозаменяемые контрящие винты охлаждаемого типа, которые заказываются отдельно; см. стр. 758. Ключ для контрящего винта не прилагается.
