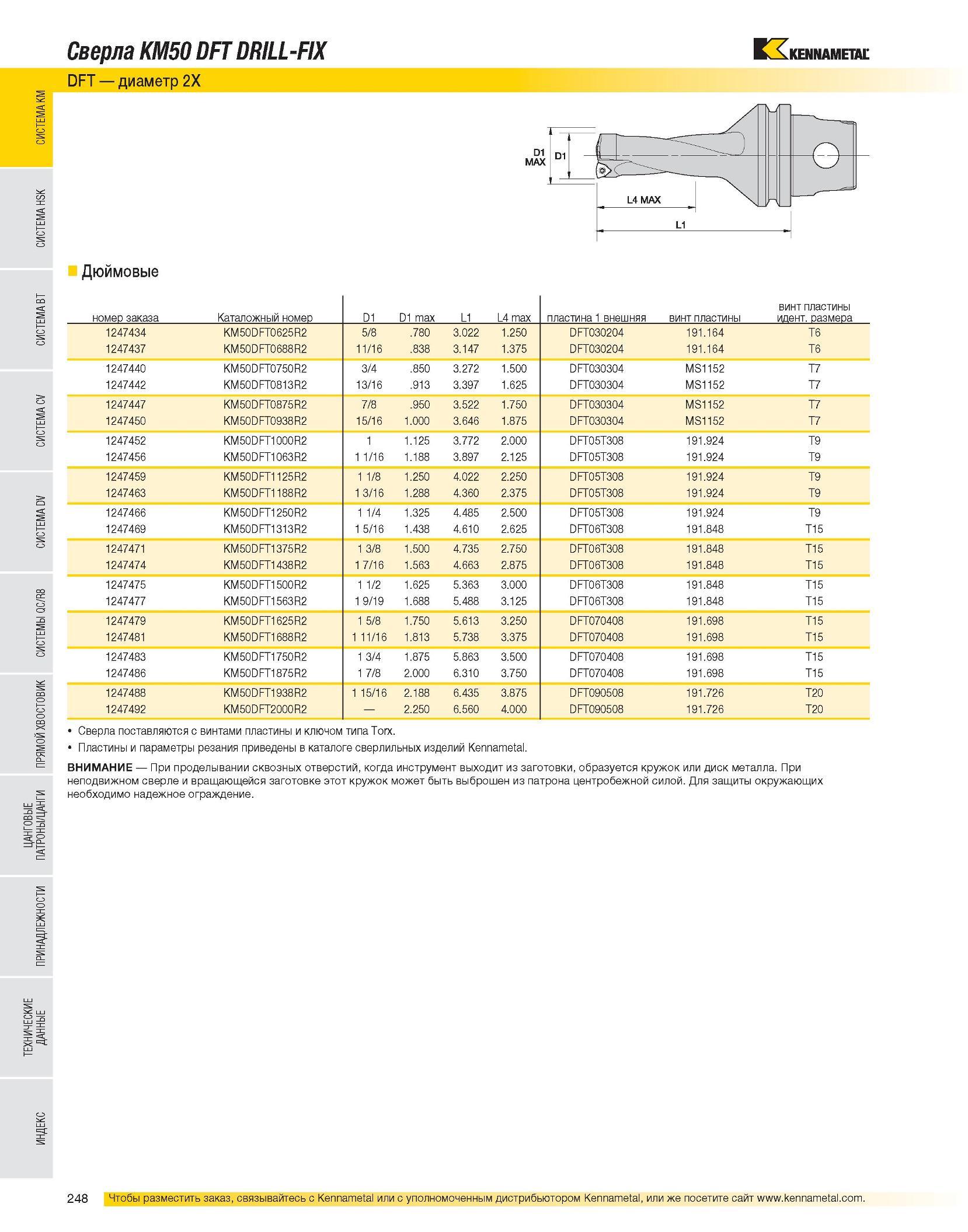

Сверла KM50 DFT DRUL-FIX DFT диаметр 2X Дюймовые номер заказа Каталожный номер D1 D1 max L1 L4 max пластина 1 внешняя винт пластины винт пластины идент. размера 1247434 KM50DFT0625R2 5/8 .780 3.022 1.250 DFT030204 191.164 T6 1247437 KM50DFT0688R2 11/16 .838 3.147 1.375 DFT030204 191.164 T6 1247440 KM50DFT0750R2 3/4 .850 3.272 1.500 DFT030304 MS1152 T7 1247442 KM50DFT0813R2 13/16 .913 3.397 1.625 DFT030304 MS1152 T7 1247447 KM50DFT0875R2 7/8 .950 3.522 1.750 DFT030304 MS1152 T7 1247450 KM50DFT0938R2 15/16 1.000 3.646 1.875 DFT030304 MS1152 T7 1247452 KM50DFT1000R2 1 1.125 3.772 2.000 DFT05T308 191.924 T9 1247456 KM50DFT1063R2 1 1/16 1.188 3.897 2.125 DFT05T308 191.924 T9 1247459 KM50DFT1125R2 1 1/8 1.250 4.022 2.250 DFT05T308 191.924 T9 1247463 KM50DFT1188R2 1 3/16 1.288 4.360 2.375 DFT05T308 191.924 T9 1247466 KM50DFT1250R2 1 1/4 1.325 4.485 2.500 DFT05T308 191.924 T9 1247469 KM50DFT1313R2 1 5/16 1.438 4.610 2.625 DFT06T308 191.848 T15 1247471 KM50DFT1375R2 1 3/8 1.500 4.735 2.750 DFT06T308 191.848 T15 1247474 KM50DFT1438R2 1 7/16 1.563 4.663 2.875 DFT06T308 191.848 T15 1247475 KM50DFT1500R2 1 1/2 1.625 5.363 3.000 DFT06T308 191.848 T15 1247477 KM50DFT1563R2 1 9/19 1.688 5.488 3.125 DFT06T308 191.848 T15 1247479 KM50DFT1625R2 1 5/8 1.750 5.613 3.250 DFT070408 191.698 T15 1247481 KM50DFT1688R2 1 11/16 1.813 5.738 3.375 DFT070408 191.698 T15 1247483 KM50DFT1750R2 1 3/4 1.875 5.863 3.500 DFT070408 191.698 T15 1247486 KM50DFT1875R2 1 7/8 2.000 6.310 3.750 DFT070408 191.698 T15 1247488 KM50DFT1938R2 1 15/16 2.188 6.435 3.875 DFT090508 191.726 T20 1247492 KM50DFT2000R2 2.250 6.560 4.000 DFT090508 191.726 T20 Сверла поставляются с винтами пластины и ключом типа Torx. Пластины и параметры резания приведены в каталоге сверлильных изделий Kennametal. ВНИМАНИЕ При проделывании сквозных отверстий, когда инструмент выходит из заготовки, образуется кружок или диск металла. При неподвижном сверле и вращающейся заготовке этот кружок может быть выброшен из патрона центробежной силой. Для защиты окружающих необходимо надежное ограждение.
