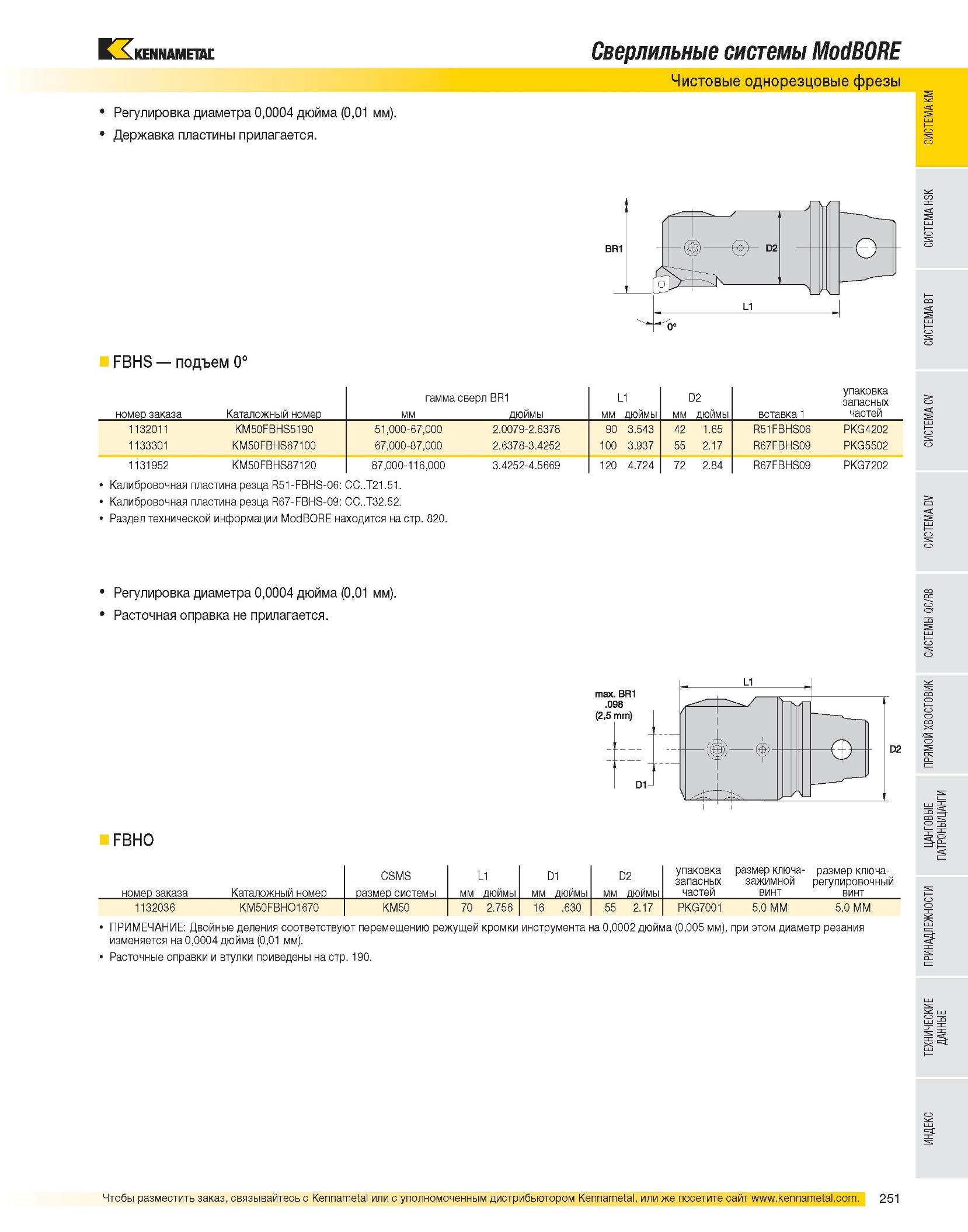

Регулировка диаметра 0,0004 дюйма (0,01 мм), Державка пластины прилагается. Сверлильные системы ModBORE Чистовые однорезцовые фрезы FBHS подъем 0° гамма сверл BR1 L1 D2 упаковка запасных номер заказа Каталожный номер мм дюймы мм дюймы мм дюймы вставка 1 частей 1132011 KM50FBHS5190 51,000-67,000 2.0079-2.6378 90 3.543 42 1.65 R51FBHS06 PKG4202 1133301 KM50FBHS67100 67,000-87,000 2.6378-3.4252 100 3.937 55 2.17 R67FBHS09 PKG5502 1131952 KM50FBHS87120 87,000-116,000 3.4252-4.5669 120 4.724 72 2.84 R67FBHS09 PKG7202 Калибровочная пластина резца R51-FBHS-06: CC..T21.51. Калибровочная пластина резца R67-FBHS-09: CC..T32.52. Раздел технической информации ModBORE находится на стр. 820. Регулировка диаметра 0,0004 дюйма (0,01 мм). Расточная оправка не прилагается. FBHO номер заказа Каталожный номер CSMS размер системы L1 мм дюймы D1 мм дюймы D2 мм дюймы упаковка запасных частей размер ключа-зажимной винт размер ключа-регулировочный винт 1132036 KM50FBHO1670 KM50 70 2.756 16 .630 55 2.17 PKG7001 5.0 MM 5.0 MM ПРИМЕЧАНИЕ: Двойные деления соответствуют перемещению режущей кромки инструмента на 0,0002 дюйма (0,005 мм), при этом диаметр резания изменяется на 0,0004 дюйма (0,01 мм). Расточные оправки и втулки приведены на стр. 190.
