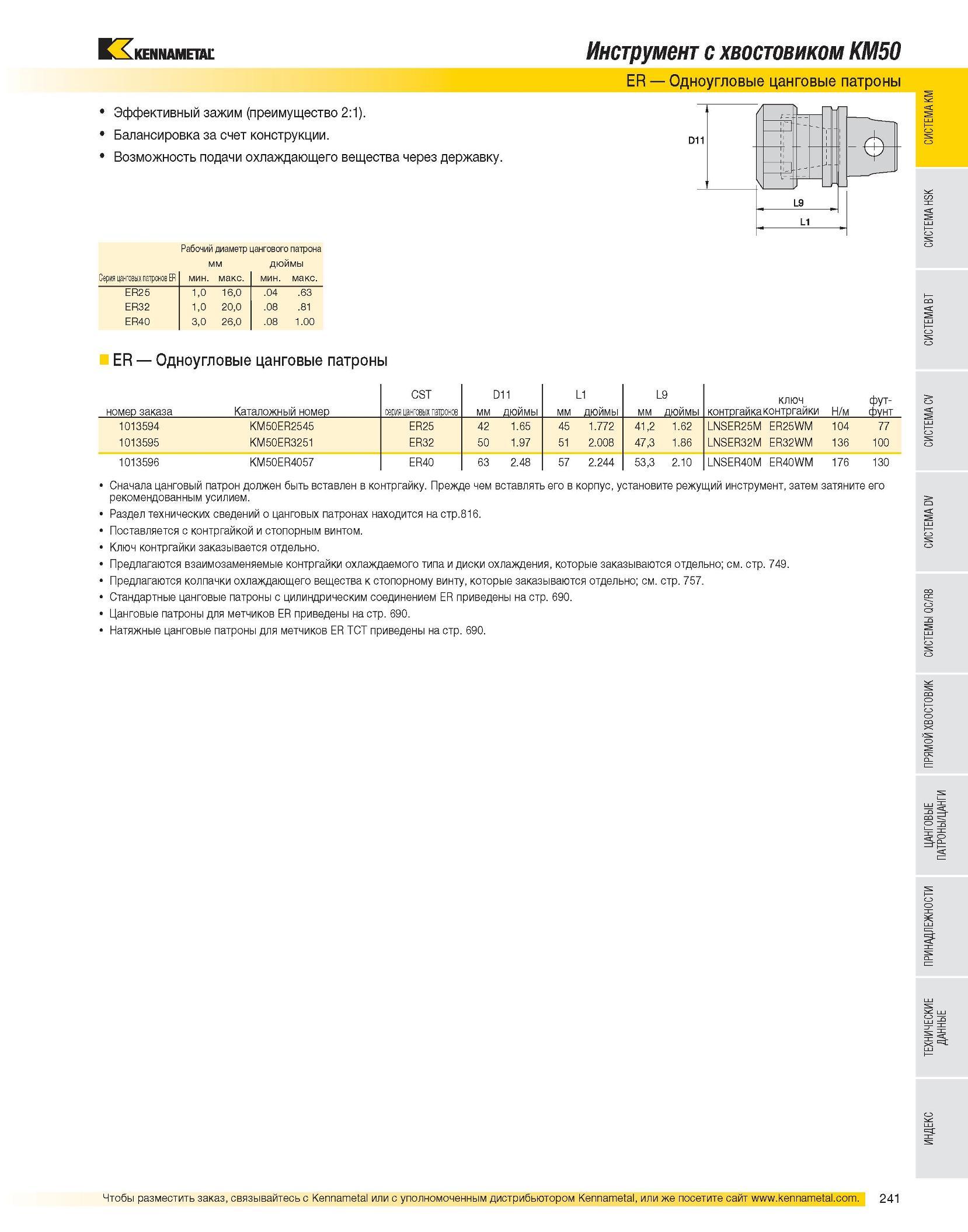

Инструмент с хвостовиком KM50 ER Одноугловые цанговые патроны Эффективный зажим (преимущество 2:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов ER мин. макс. мин. макс. ER25 1,0 16,0 .04 .63 ER32 1,0 20,0 .08 .81 ER40 3,0 26,0 .08 1.00 ER Одноугловые цанговые патроны номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы L9 мм дюймы ключ контргайкаконтргайки Н/м ут-унт -е-е 1013594 KM50ER2545 ER25 42 1.65 45 1.772 41,2 1.62 LNSER25M ER25WM 104 77 1013595 KM50ER3251 ER32 50 1.97 51 2.008 47,3 1.86 LNSER32M ER32WM 136 100 1013596 KM50ER4057 ER40 63 2.48 57 2.244 53,3 2.10 LNSER40M ER40WM 176 130 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр.816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 749. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Стандартные цанговые патроны с цилиндрическим соединением ER приведены на стр. 690. Цанговые патроны для метчиков ER приведены на стр. 690. Натяжные цанговые патроны для метчиков ER TCT приведены на стр. 690.
