242 Каталог KENNAMETAL 2007 Системы инструмента Станочная оснастка Стр.240

Каталог KENNAMETAL 2007 Системы инструмента Стр. 240 0242 Lab2u

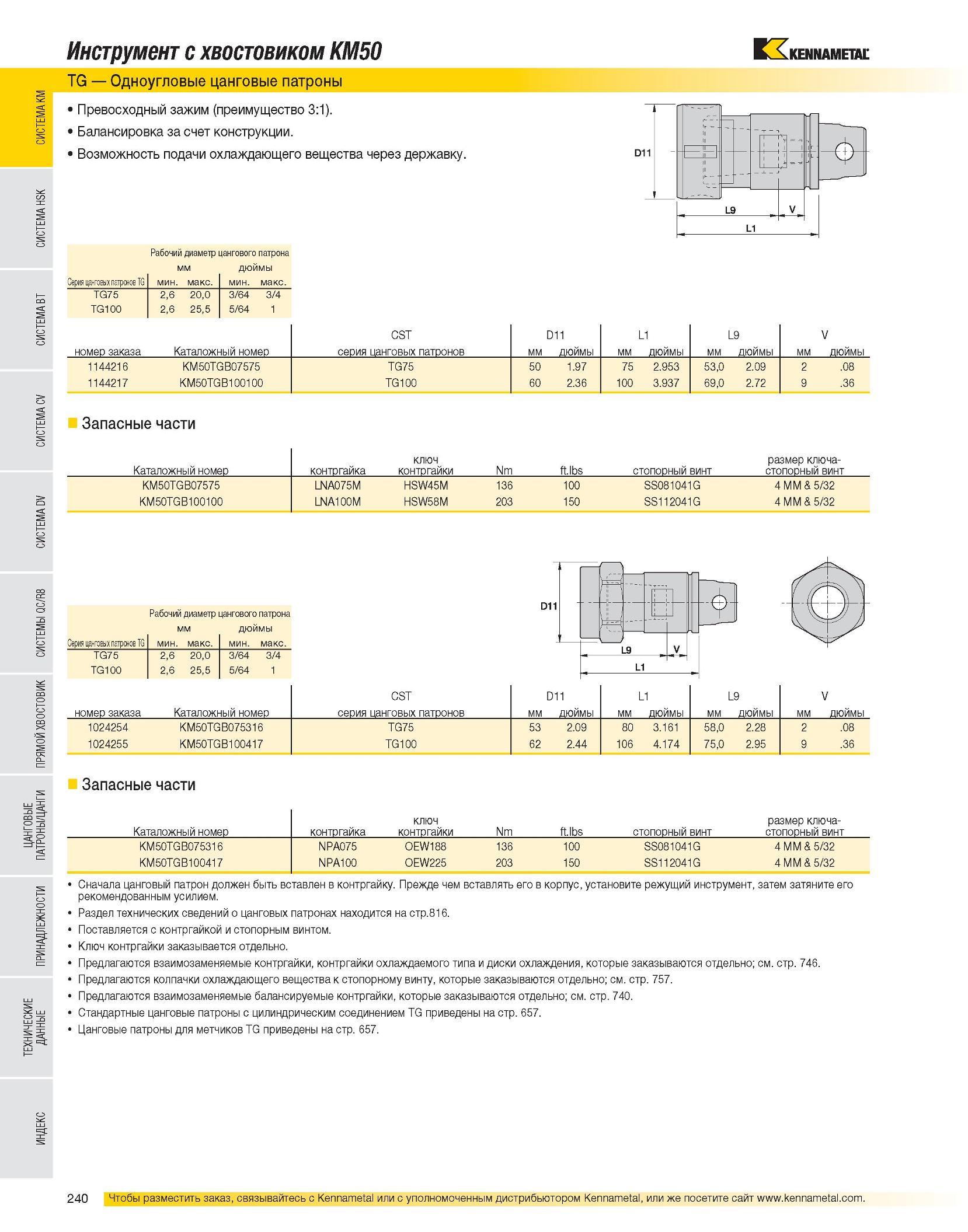

Инструмент с хвостовиком KM50 TG Одноугловые цанговые патроны Превосходный зажим (преимущество 3:1). Балансировка за счет конструкции. Возможность подачи охлаждающего вещества через державку. Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1144216 KM50TGB07575 TG75 50 1.97 75 2.953 53,0 2.09 2 .08 1144217 KM50TGB100100 TG100 60 2.36 100 3.937 69,0 2.72 9 .36 Запасные части Каталожный номер контргайка ключ контргайки Nm ft.lbs стопорный винт размер ключа-стопорный винт KM50TGB07575 LNA075M HSW45M 136 100 SS081041G 4 MM & 5/32 KM50TGB100100 LNA100M HSW58M 203 150 SS112041G 4 MM & 5/32 Рабочий диаметр цангового патрона мм дюймы Серия цанговых патронов TG мин. макс. мин. макс. TG75 2,6 20,0 3/64 3/4 TG100 2,6 25,5 5/64 1 номер заказа Каталожный номер CST серия цанговых патронов мм D11 дюймы мм L1 дюймы мм L9 дюймы мм V дюймы 1024254 KM50TGB075316 TG75 53 2.09 80 3.161 58,0 2.28 2 .08 1024255 KM50TGB100417 TG100 62 2.44 106 4.174 75,0 2.95 9 .36 Запасные части Каталожный номер контргайка ключ контргайки Nm ft.lbs стопорный винт размер ключа-стопорный винт KM50TGB075316 NPA075 OEW188 136 100 SS081041G 4 MM & 5/32 KM50TGB100417 NPA100 OEW225 203 150 SS112041G 4 MM & 5/32 Сначала цанговый патрон должен быть вставлен в контргайку. Прежде чем вставлять его в корпус, установите режущий инструмент, затем затяните его рекомендованным усилием. Раздел технических сведений о цанговых патронах находится на стр.816. Поставляется с контргайкой и стопорным винтом. Ключ контргайки заказывается отдельно. Предлагаются взаимозаменяемые контргайки, контргайки охлаждаемого типа и диски охлаждения, которые заказываются отдельно; см. стр. 746. Предлагаются колпачки охлаждающего вещества к стопорному винту, которые заказываются отдельно; см. стр. 757. Предлагаются взаимозаменяемые балансируемые контргайки, которые заказываются отдельно; см. стр. 740. Стандартные цанговые патроны с цилиндрическим соединением TG приведены на стр. 657. Цанговые патроны для метчиков TG приведены на стр. 657.
