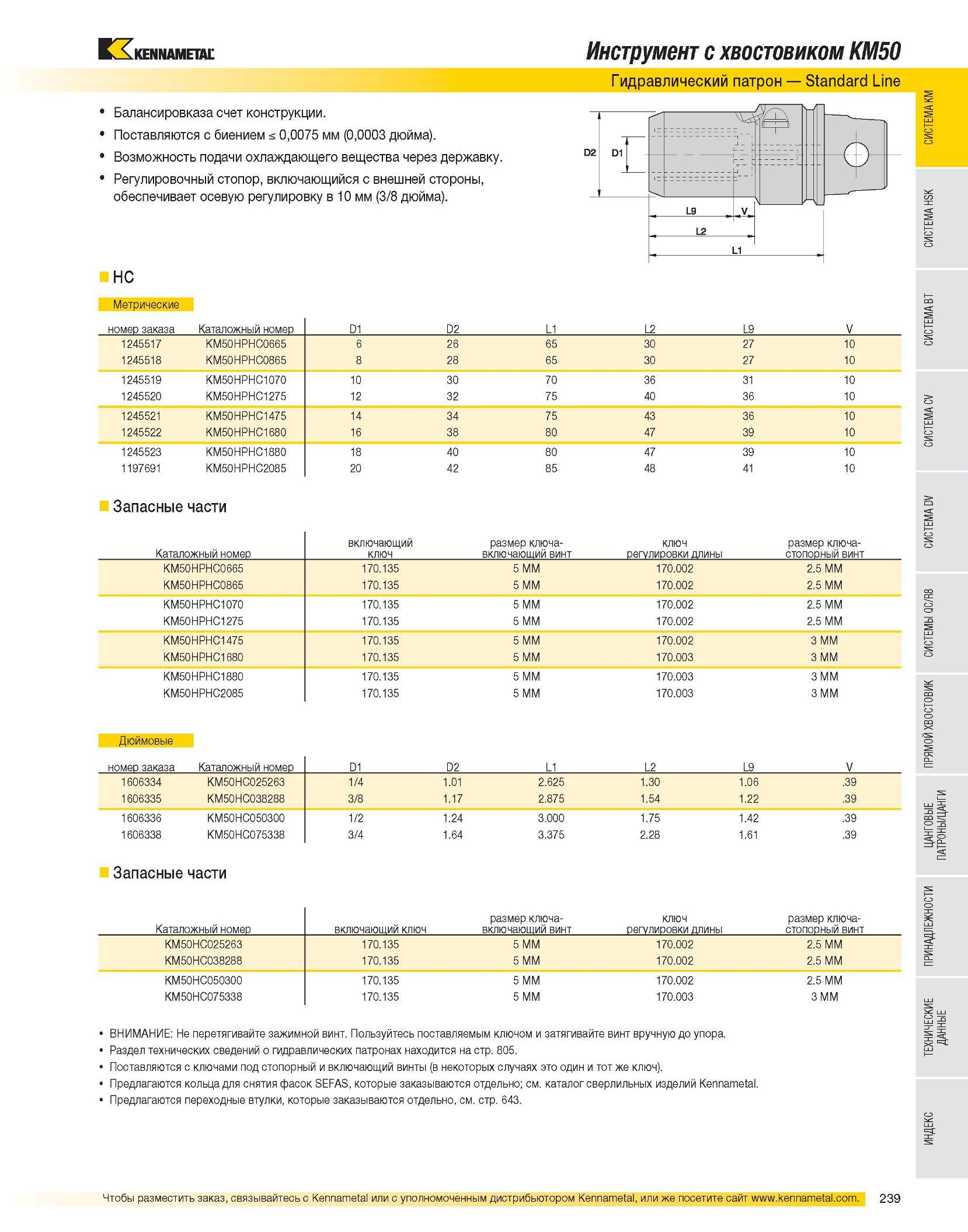

Инструмент с хвостовиком KM50 Гидравлический патрон Standard Line Балансировказа счет конструкции. Поставляются с биением 0,0075 мм (0,0003 дюйма). Возможность подачи охлаждающего вещества через державку. Регулировочный стопор, включающийся с внешней стороны, обеспечивает осевую регулировку в 10 мм (3/8 дюйма). HC Метрические номер заказа Каталожный номер D1 D2 L1 L2 L9 V 1245517 KM50HPHC0665 6 26 65 30 27 10 1245518 KM50HPHC0865 8 28 65 30 27 10 1245519 KM50HPHC1070 10 30 70 36 31 10 1245520 KM50HPHC1275 12 32 75 40 36 10 1245521 KM50HPHC1475 14 34 75 43 36 10 1245522 KM50HPHC1680 16 38 80 47 39 10 1245523 KM50HPHC1880 18 40 80 47 39 10 1197691 KM50HPHC2085 20 42 85 48 41 10 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ регулировки длины размер ключа-стопорный винт KM50HPHC0665 170.135 5 MM 170.002 2.5 MM KM50HPHC0865 170.135 5 MM 170.002 2.5 MM KM50HPHC1070 170.135 5 MM 170.002 2.5 MM KM50HPHC1275 170.135 5 MM 170.002 2.5 MM KM50HPHC1475 170.135 5 MM 170.002 3 MM KM50HPHC1680 170.135 5 MM 170.003 3 MM KM50HPHC1880 170.135 5 MM 170.003 3 MM KM50HPHC2085 170.135 5 MM 170.003 3 MM Дюймовые номер заказа Каталожный номер D1 D2 L1 L2 L9 V 1606334 KM50HC025263 1/4 1.01 2.625 1.30 1.06 .39 1606335 KM50HC038288 3/8 1.17 2.875 1.54 1.22 .39 1606336 KM50HC050300 1/2 1.24 3.000 1.75 1.42 .39 1606338 KM50HC075338 3/4 1.64 3.375 2.28 1.61 .39 Запасные части Каталожный номер включающий ключ размер ключа-включающий винт ключ регулировки длины размер ключа-стопорный винт KM50HC025263 170.135 5 MM 170.002 2.5 MM KM50HC038288 170.135 5 MM 170.002 2.5 MM KM50HC050300 170.135 5 MM 170.002 2.5 MM KM50HC075338 170.135 5 MM 170.003 3 MM ВНИМАНИЕ: Не перетягивайте зажимной винт. Пользуйтесь поставляемым ключом и затягивайте винт вручную до упора. Раздел технических сведений о гидравлических патронах находится на стр. 805. Поставляются с ключами под стопорный и включающий винты (в некоторых случаях это один и тот же ключ). Предлагаются кольца для снятия фасок SEFAS, которые заказываются отдельно; см. каталог сверлильных изделий Kennametal. Предлагаются переходные втулки, которые заказываются отдельно, см. стр. 643.
