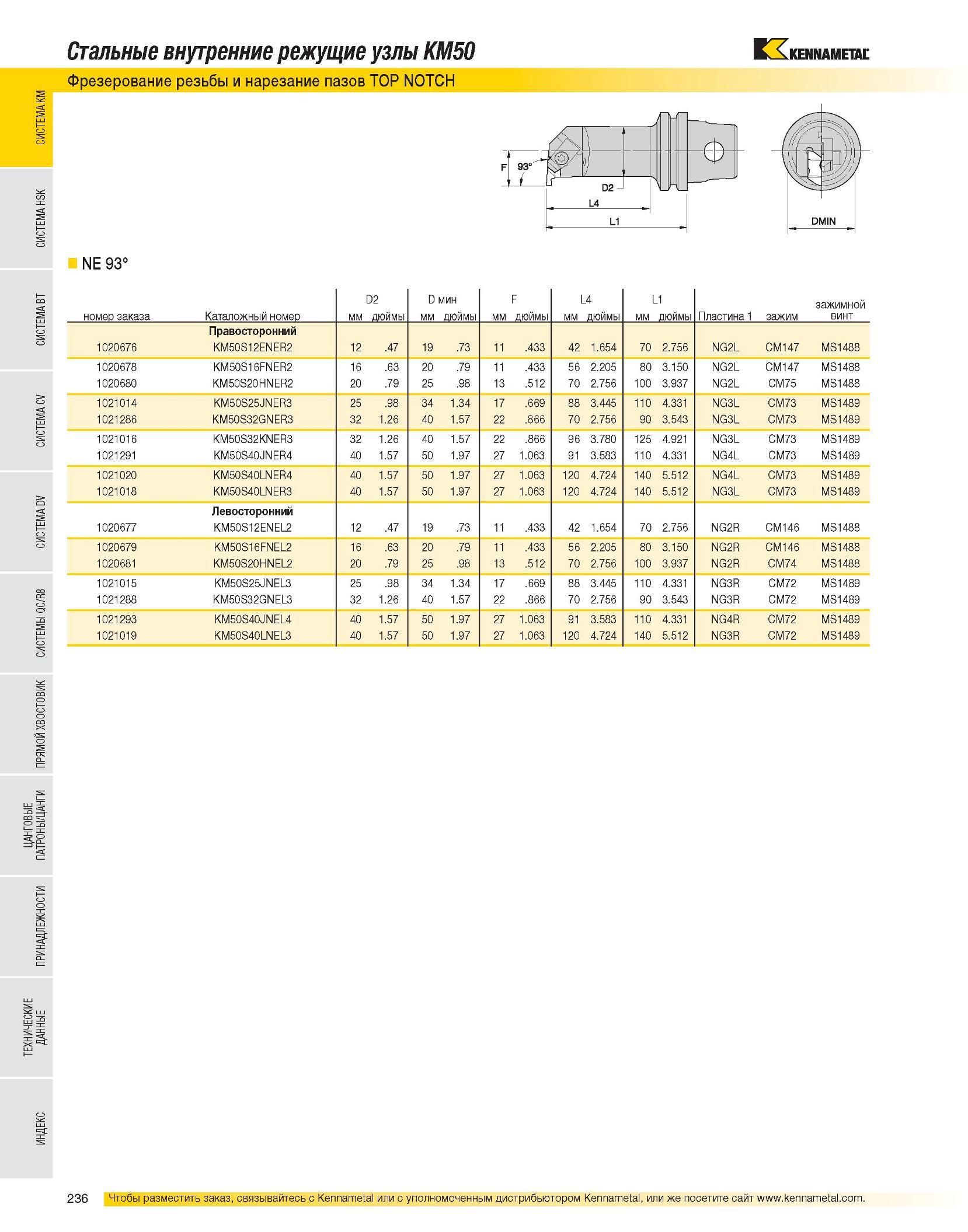

Стальные внутренние режущие узлы KM50 Фрезерование резьбы и нарезание пазов TOP NOTCH NE 93° номер заказа Каталожный номер мм D2 дюймы D мин мм дюймы мм F дюймы L4 мм дюймы L1 мм дюймы Пластина 1 зажим зажимной винт Правосторонний 1020676 KM50S12ENER2 12 .47 19 .73 11 .433 42 1.654 70 2.756 NG2L CM147 MS1488 1020678 KM50S16FNER2 16 .63 20 .79 11 .433 56 2.205 80 3.150 NG2L CM147 MS1488 1020680 KM50S20HNER2 20 .79 25 .98 13 .512 70 2.756 100 3.937 NG2L CM75 MS1488 1021014 KM50S25JNER3 25 .98 34 1.34 17 .669 88 3.445 110 4.331 NG3L CM73 MS1489 1021286 KM50S32GNER3 32 1.26 40 1.57 22 .866 70 2.756 90 3.543 NG3L CM73 MS1489 1021016 KM50S32KNER3 32 1.26 40 1.57 22 .866 96 3.780 125 4.921 NG3L CM73 MS1489 1021291 KM50S40JNER4 40 1.57 50 1.97 27 1.063 91 3.583 110 4.331 NG4L CM73 MS1489 1021020 KM50S40LNER4 40 1.57 50 1.97 27 1.063 120 4.724 140 5.512 NG4L CM73 MS1489 1021018 KM50S40LNER3 40 1.57 50 1.97 27 1.063 120 4.724 140 5.512 NG3L CM73 MS1489 1020677 Левосторонний KM50S12ENEL2 12 .47 19 .73 11 .433 42 1.654 70 2.756 NG2R CM146 MS1488 1020679 KM50S16FNEL2 16 .63 20 .79 11 .433 56 2.205 80 3.150 NG2R CM146 MS1488 1020681 KM50S20HNEL2 20 .79 25 .98 13 .512 70 2.756 100 3.937 NG2R CM74 MS1488 1021015 KM50S25JNEL3 25 .98 34 1.34 17 .669 88 3.445 110 4.331 NG3R CM72 MS1489 1021288 KM50S32GNEL3 32 1.26 40 1.57 22 .866 70 2.756 90 3.543 NG3R CM72 MS1489 1021293 KM50S40JNEL4 40 1.57 50 1.97 27 1.063 91 3.583 110 4.331 NG4R CM72 MS1489 1021019 KM50S40LNEL3 40 1.57 50 1.97 27 1.063 120 4.724 140 5.512 NG3R CM72 MS1489
