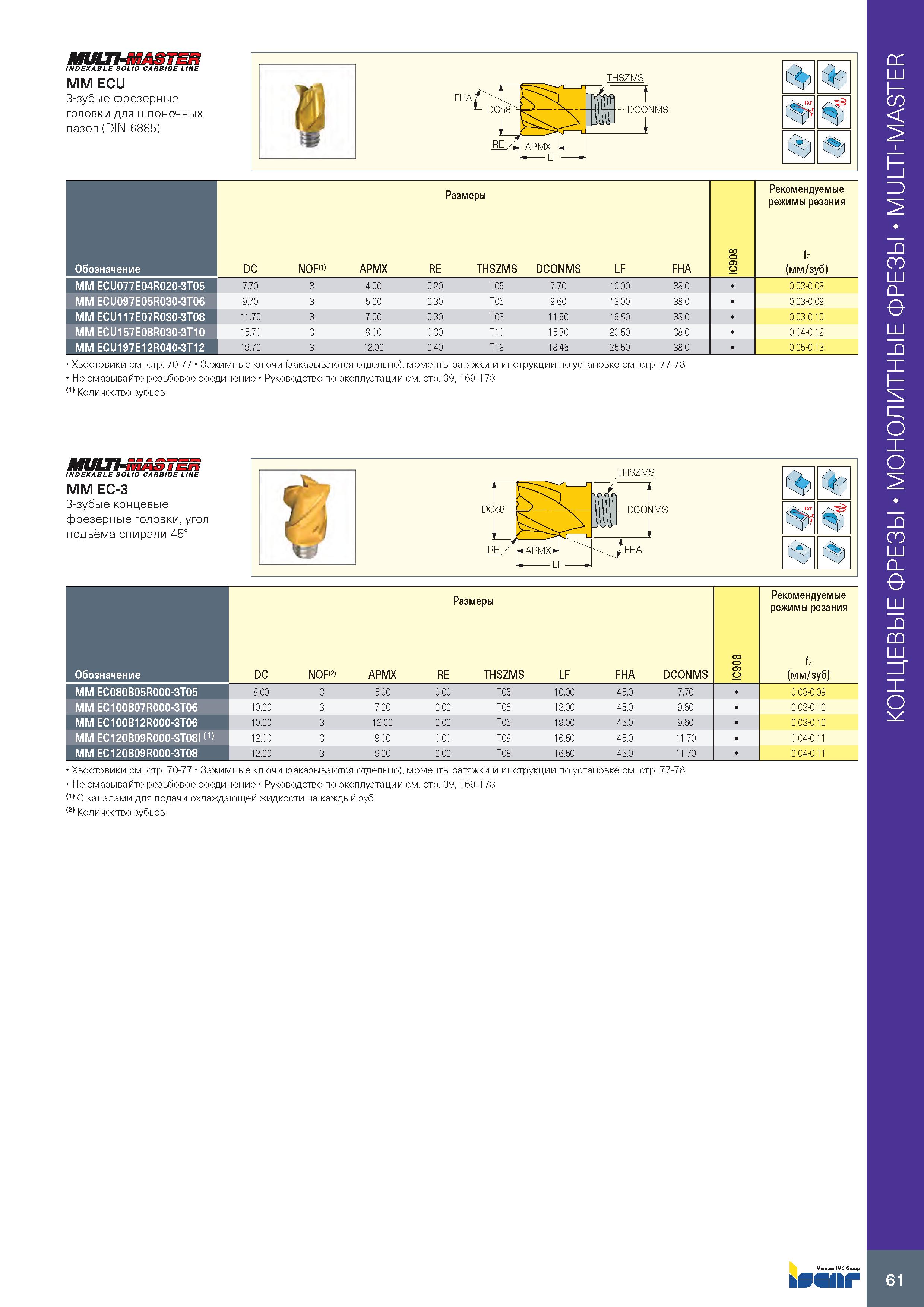

MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM ECU 3-зубые фрезерные головки для шпоночных пазов (DIN 6885) Обозначение Размеры 8 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC NOF(1) APMX RE THSZMS DCONMS LF FHA MM ECU077E04R020-3T05 7.70 3 4.00 0.20 T05 7.70 10.00 38.0 0.03-0.08 MM ECU097E05R030-3T06 9.70 3 5.00 0.30 T06 9.60 13.00 38.0 0.03-0.09 MM ECU117E07R030-3T08 11.70 3 7.00 0.30 T08 11.50 16.50 38.0 0.03-0.10 MM ECU157E08R030-3T10 15.70 3 8.00 0.30 T10 15.30 20.50 38.0 0.04-0.12 MM ECU197E12R040-3T12 19.70 3 12.00 0.40 T12 18.45 25.50 38.0 0.05-0.13 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM EC-3 3-зубые концевые фрезерные головки, угол подъёма спирали 45° THSZMS DCONMS чг Размеры Рекомендуемые режимы резания Обозначение DC NOF(2) APMX RE THSZMS LF FHA DCONMS 8 0 9 IC fz (мм/зуб) MM EC080B05R000-3T05 8.00 3 5.00 0.00 T05 10.00 45.0 7.70 0.03-0.09 MM EC100B07R000-3T06 10.00 3 7.00 0.00 T06 13.00 45.0 9.60 0.03-0.10 MM EC100B12R000-3T06 10.00 3 12.00 0.00 T06 19.00 45.0 9.60 0.03-0.10 MM EC120B09R000-3T08I (1) 12.00 3 9.00 0.00 T08 16.50 45.0 11.70 0.04-0.11 MM EC120B09R000-3T08 12.00 3 9.00 0.00 T08 16.50 45.0 11.70 0.04-0.11 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) С каналами для подачи охлаждающей жидкости на каждый зуб. (2) Количество зубьев 61 Монолитные концевые фрезы MULTI-MASTER
