66 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.62

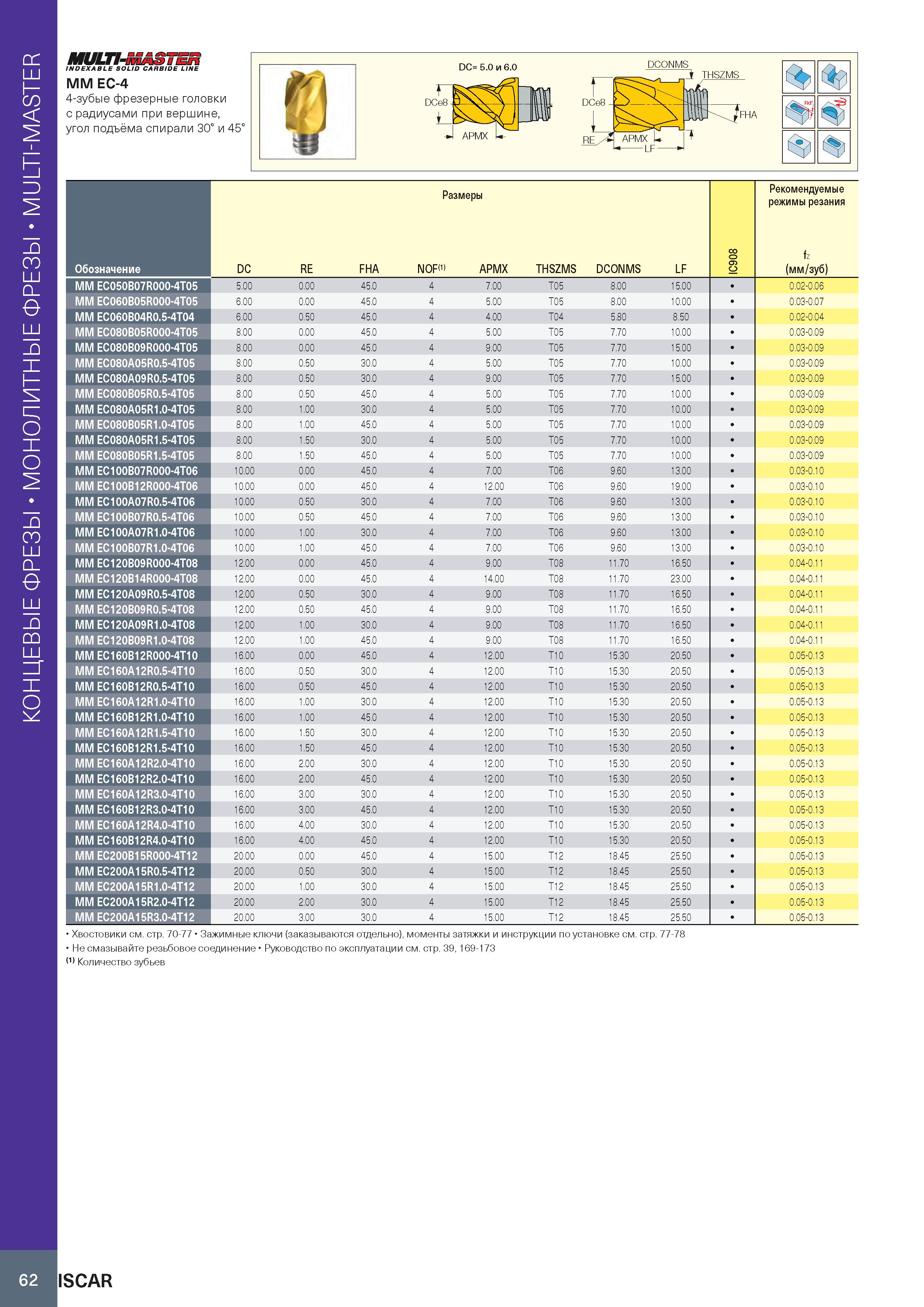

Каталог ISCAR 2020 Пластины Фрезы Сверла Оснастка Стр. 62 0066 Lab2u Монолитные концевые фрезы MULTI-MASTER MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM EC-4 4-зубые фрезерные головки с радиусами при вершине, угол подъёма спирали 30° и 45° Обозначение Размеры IC908 Рекомендуемые режимы резания fz (мм/зуб) DC RE FHA NOF(1) APMX THSZMS DCONMS LF MM EC050B07R000-4T05 5 00 0.00 45.0 4 7.00 T05 8.00 15.00 0.02-0.06 MM EC060B05R000-4T05 6 00 0.00 45.0 4 5.00 T05 8.00 10.00 0.03-0.07 MM EC060B04R0.5-4T04 6 00 0.50 45.0 4 4.00 T04 5.80 8.50 0.02-0.04 MM EC080B05R000-4T05 8 00 0.00 45.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080B09R000-4T05 8 00 0.00 45.0 4 9.00 T05 7.70 15.00 0.03-0.09 MM EC080A05R0.5-4T05 8 00 0.50 30.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080A09R0.5-4T05 8 00 0.50 30.0 4 9.00 T05 7.70 15.00 0.03-0.09 MM EC080B05R0.5-4T05 8 00 0.50 45.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080A05R1.0-4T05 8 00 1.00 30.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080B05R1.0-4T05 8 00 1.00 45.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080A05R1.5-4T05 8 00 1.50 30.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC080B05R1.5-4T05 8 00 1.50 45.0 4 5.00 T05 7.70 10.00 0.03-0.09 MM EC100B07R000-4T06 10.00 0.00 45.0 4 7.00 T06 9.60 13.00 0.03-0.10 MM EC100B12R000-4T06 10.00 0.00 45.0 4 12.00 T06 9.60 19.00 0.03-0.10 MM EC100A07R0.5-4T06 10.00 0.50 30.0 4 7.00 T06 9.60 13.00 0.03-0.10 MM EC100B07R0.5-4T06 10.00 0.50 45.0 4 7.00 T06 9.60 13.00 0.03-0.10 MM EC100A07R1.0-4T06 10.00 1.00 30.0 4 7.00 T06 9.60 13.00 0.03-0.10 MM EC100B07R1.0-4T06 10.00 1.00 45.0 4 7.00 T06 9.60 13.00 0.03-0.10 MM EC120B09R000-4T08 12.00 0.00 45.0 4 9.00 T08 11.70 16.50 0.04-0.11 MM EC120B14R000-4T08 12.00 0.00 45.0 4 14.00 T08 11.70 23.00 0.04-0.11 MM EC120A09R0.5-4T08 12.00 0.50 30.0 4 9.00 T08 11.70 16.50 0.04-0.11 MM EC120B09R0.5-4T08 12.00 0.50 45.0 4 9.00 T08 11.70 16.50 0.04-0.11 MM EC120A09R1.0-4T08 12.00 1.00 30.0 4 9.00 T08 11.70 16.50 0.04-0.11 MM EC120B09R1.0-4T08 12.00 1.00 45.0 4 9.00 T08 11.70 16.50 0.04-0.11 MM EC160B12R000-4T10 16.00 0.00 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R0.5-4T10 16.00 0.50 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R0.5-4T10 16.00 0.50 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R1.0-4T10 16.00 1.00 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R1.0-4T10 16.00 1.00 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R1.5-4T10 16.00 1.50 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R1.5-4T10 16.00 1.50 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R2.0-4T10 16.00 2.00 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R2.0-4T10 16.00 2.00 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R3.0-4T10 16.00 3.00 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R3.0-4T10 16.00 3.00 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160A12R4.0-4T10 16.00 4.00 30.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC160B12R4.0-4T10 16.00 4.00 45.0 4 12.00 T10 15.30 20.50 0.05-0.13 MM EC200B15R000-4T12 20.00 0.00 45.0 4 15.00 T12 18.45 25.50 0.05-0.13 MM EC200A15R0.5-4T12 20.00 0.50 30.0 4 15.00 T12 18.45 25.50 0.05-0.13 MM EC200A15R1.0-4T12 20.00 1.00 30.0 4 15.00 T12 18.45 25.50 0.05-0.13 MM EC200A15R2.0-4T12 20.00 2.00 30.0 4 15.00 T12 18.45 25.50 0.05-0.13 MM EC200A15R3.0-4T12 20.00 3.00 30.0 4 15.00 T12 18.45 25.50 0.05-0.13 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев 62 ISCAR
