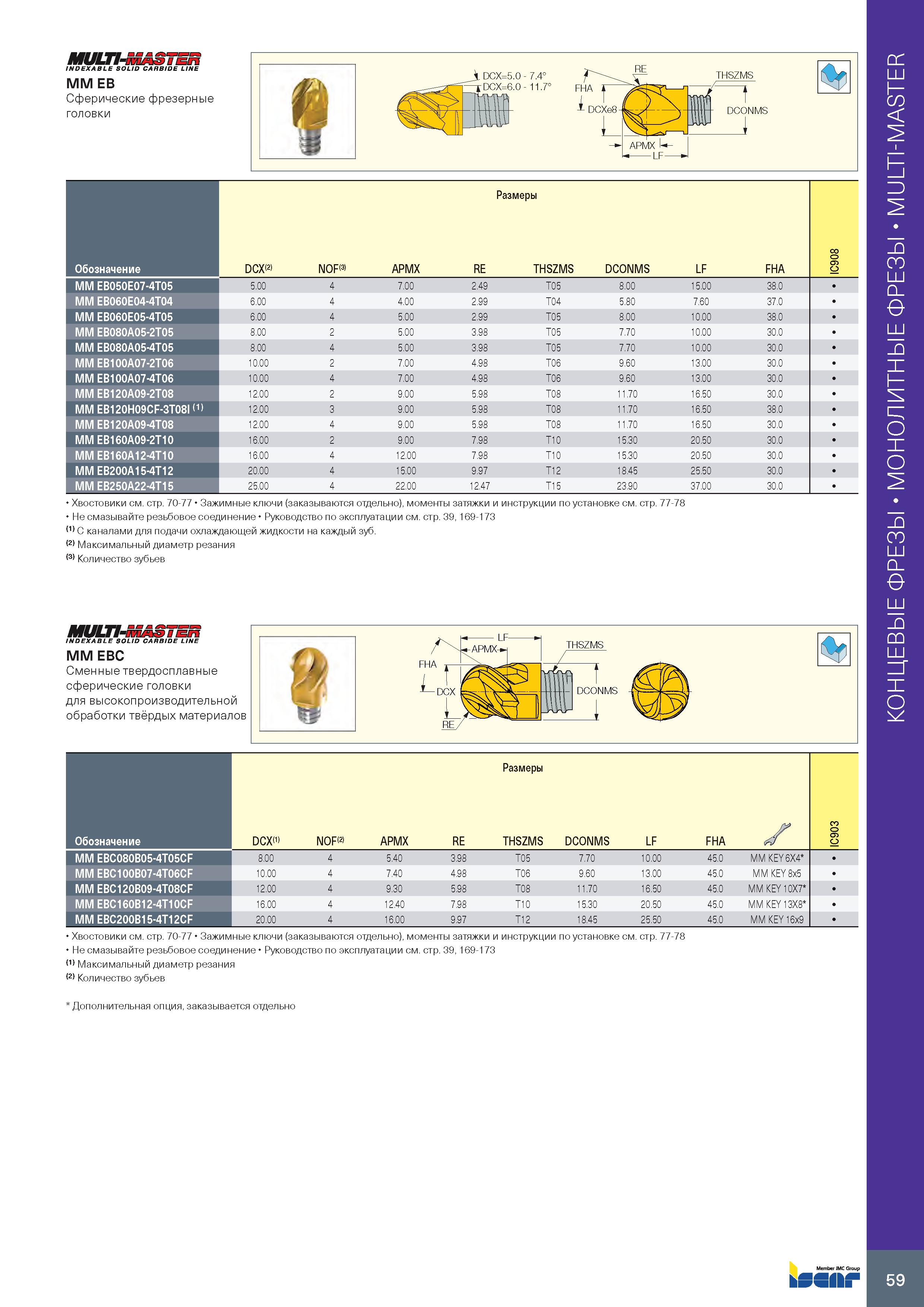

MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM EB Сферические фрезерные головки Размеры Обозначение DCX(2) NOF(3) APMX RE THSZMS DCONMS LF FHA 8 0 9 о MM EB050E07-4T05 5.00 4 7.00 2.49 T05 8.00 15.00 38.0 MM EB060E04-4T04 6.00 4 4.00 2.99 T04 5.80 7.60 37.0 MM EB060E05-4T05 6.00 4 5.00 2.99 T05 8.00 10.00 38.0 MM EB080A05-2T05 8.00 2 5.00 3.98 T05 7.70 10.00 30.0 MM EB080A05-4T05 8.00 4 5.00 3.98 T05 7.70 10.00 30.0 MM EB100A07-2T06 10.00 2 7.00 4.98 T06 9.60 13.00 30.0 MM EB100A07-4T06 10.00 4 7.00 4.98 T06 9.60 13.00 30.0 MM EB120A09-2T08 12.00 2 9.00 5.98 T08 11.70 16.50 30.0 MM EB120H09CF-3T08I (1) 12.00 3 9.00 5.98 T08 11.70 16.50 38.0 MM EB120A09-4T08 12.00 4 9.00 5.98 T08 11.70 16.50 30.0 MM EB160A09-2T10 16.00 2 9.00 7.98 T10 15.30 20.50 30.0 MM EB160A12-4T10 16.00 4 12.00 7.98 T10 15.30 20.50 30.0 MM EB200A15-4T12 20.00 4 15.00 9.97 T12 18.45 25.50 30.0 MM EB250A22-4T15 25.00 4 22.00 12.47 T15 23.90 37.00 30.0 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) С каналами для подачи охлаждающей жидкости на каждый зуб. (2) Максимальный диаметр резания (3) Количество зубьев MUm-SSASTER INDEXABLE SOLID CARBIDE LINE MM EBC Сменные твердосплавные сферические головки для высокопроизводительной обработки твёрдых материалов Размеры Обозначение DCX(1) NOF(2) APMX RE THSZMS DCONMS LF FHA CO 0 9 о MM EBC080B05-4T05CF 8.00 4 5.40 3.98 T05 7.70 10.00 45.0 MM KEY 6X4 MM EBC100B07-4T06CF 10.00 4 7.40 4.98 T06 9.60 13.00 45.0 MM KEY 8x5 MM EBC120B09-4T08CF 12.00 4 9.30 5.98 T08 11.70 16.50 45.0 MM KEY 10X7 MM EBC160B12-4T10CF 16.00 4 12.40 7.98 T10 15.30 20.50 45.0 MM KEY 13X8 MM EBC200B15-4T12CF 20.00 4 16.00 9.97 T12 18.45 25.50 45.0 MM KEY 16x9 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Максимальный диаметр резания (2) Количество зубьев Дополнительная опция, заказывается отдельно 59 Монолитные концевые фрезы MULTI-MASTER
