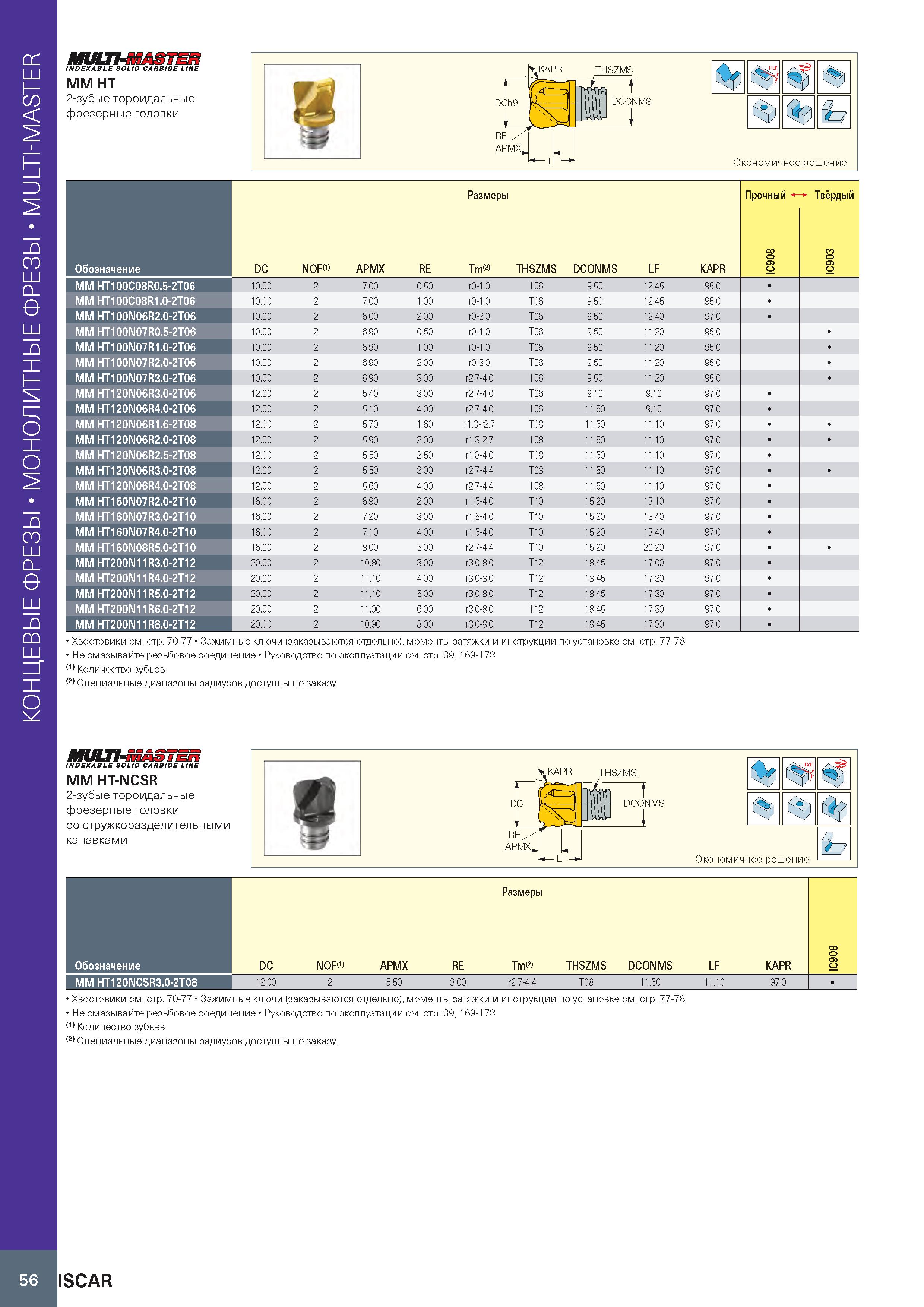

Монолитные концевые фрезы MULTI-MASTER MULTI-MASTER INDEXABLE SOLID CARBIDE LINE MM HT 2-зубые тороидальные фрезерные головки Of1 ф Ф (Ь Экономичное решение Обозначение Размеры Прочный i’ Твёрдый DC NOF(1) APMX RE Tm(2) THSZMS DCONMS LF KAPR IC908 IC903 MM HT100C08R0.5-2T06 10.00 2 7.00 0.50 r0-1.0 T06 9.50 12.45 95.0 MM HT100C08R1.0-2T06 10.00 2 7.00 1.00 r0-1.0 T06 9.50 12.45 95.0 MM HT100N06R2.0-2T06 10.00 2 6.00 2.00 r0-3.0 T06 9.50 12.40 97.0 MM HT100N07R0.5-2T06 10.00 2 6.90 0.50 r0-1.0 T06 9.50 11.20 95.0 MM HT100N07R1.0-2T06 10.00 2 6.90 1.00 r0-1.0 T06 9.50 11.20 95.0 MM HT100N07R2.0-2T06 10.00 2 6.90 2.00 r0-3.0 T06 9.50 11.20 95.0 MM HT100N07R3.0-2T06 10.00 2 6.90 3.00 r2.7-4.0 T06 9.50 11.20 95.0 MM HT120N06R3.0-2T06 12.00 2 5.40 3.00 r2.7-4.0 T06 9.10 9.10 97.0 MM HT120N06R4.0-2T06 12.00 2 5.10 4.00 r2.7-4.0 T06 11.50 9.10 97.0 MM HT120N06R1.6-2T08 12.00 2 5.70 1.60 r1.3-r2.7 T08 11.50 11.10 97.0 MM HT120N06R2.0-2T08 12.00 2 5.90 2.00 r1.3-2.7 T08 11.50 11.10 97.0 MM HT120N06R2.5-2T08 12.00 2 5.50 2.50 r1.3-4.0 T08 11.50 11.10 97.0 MM HT120N06R3.0-2T08 12.00 2 5.50 3.00 r2.7-4.4 T08 11.50 11.10 97.0 MM HT120N06R4.0-2T08 12.00 2 5.60 4.00 r2.7-4.4 T08 11.50 11.10 97.0 MM HT160N07R2.0-2T10 16.00 2 6.90 2.00 r1.5-4.0 T10 15.20 13.10 97.0 MM HT160N07R3.0-2T10 16.00 2 7.20 3.00 r1.5-4.0 T10 15.20 13.40 97.0 MM HT160N07R4.0-2T10 16.00 2 7.10 4.00 r1.5-4.0 T10 15.20 13.40 97.0 MM HT160N08R5.0-2T10 16.00 2 8.00 5.00 r2.7-4.4 T10 15.20 20.20 97.0 MM HT200N11R3.0-2T12 20.00 2 10.80 3.00 r3.0-8.0 T12 18.45 17.00 97.0 MM HT200N11R4.0-2T12 20.00 2 11.10 4.00 r3.0-8.0 T12 18.45 17.30 97.0 MM HT200N11R5.0-2T12 20.00 2 11.10 5.00 r3.0-8.0 T12 18.45 17.30 97.0 MM HT200N11R6.0-2T12 20.00 2 11.00 6.00 r3.0-8.0 T12 18.45 17.30 97.0 MM HT200N11R8.0-2T12 20.00 2 10.90 8.00 r3.0-8.0 T12 18.45 17.30 97.0 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Специальные диапазоны радиусов доступны по заказу MULTI- INDEXABLE SOLID CARBIDE LINE MM HT-NCSR 2-зубые тороидальные фрезерные головки со стружкоразделительными канавками DCONMS i RE APMX Экономичное решение Размеры Обозначение DC NOF(1) APMX RE Tm(2) THSZMS DCONMS LF KAPR IC908 MM HT120NCSR3.0-2T08 12.00 2 5.50 3.00 r2.7-4.4 T08 11.50 11.10 97.0 Хвостовики см. стр. 70-77 Зажимные ключи (заказываются отдельно), моменты затяжки и инструкции по установке см. стр. 77-78 Не смазывайте резьбовое соединение Руководство по эксплуатации см. стр. 39, 169-173 (1) Количество зубьев (2) Специальные диапазоны радиусов доступны по заказу. ISCAR 56
